Sistemas de ligação à terra em sistemas fotovoltaicos
Os nossos produtos para uma ligação à terra perfeita em sistemas fotovoltaicos
- Condutores planos e redondos
- Conectores
- Bornes de ligação
- Hastes de penetração

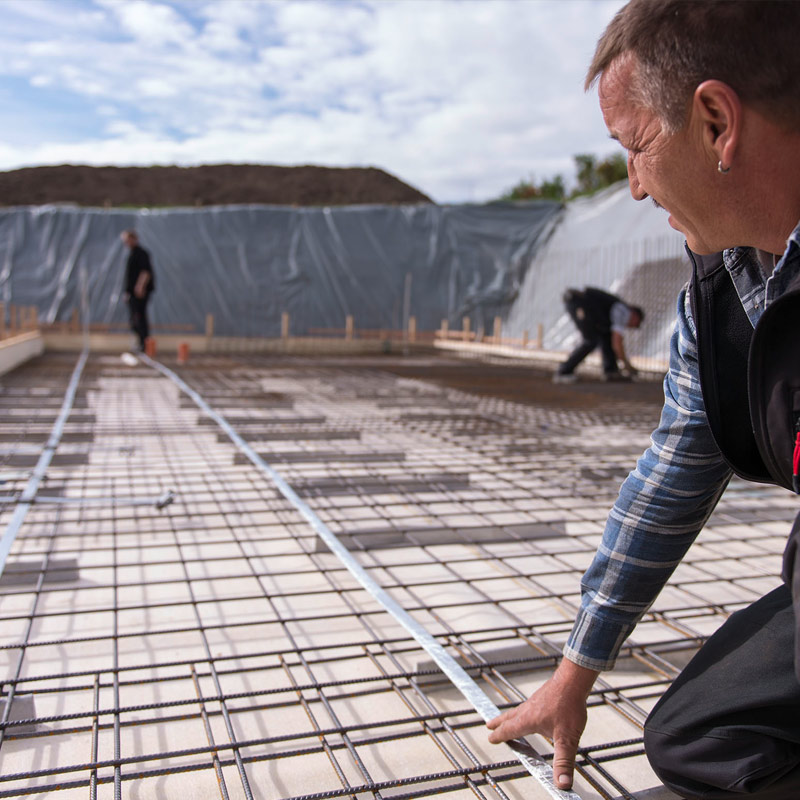

- Elétrodo de terra, em anel e de fundações
- Proteção contra a corrosão
Ligação à terra em sistemas fotovoltaicos

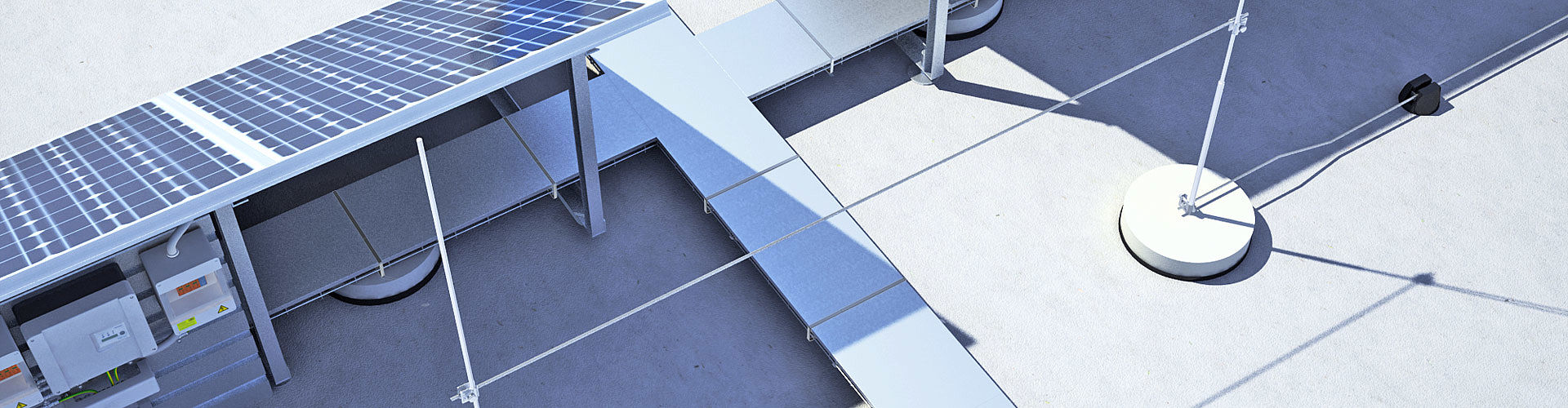

Em sistemas fotovoltaicos em telhados sem sistema de proteção contra descargas atmosféricas, devem ser instalados elétrodos de terra de fundações para edifícios novos na Alemanha, de acordo com a DIN 18014. Em sistemas fotovoltaicos em telhados com sistema de proteção contra descargas atmosféricas, os requisitos da VDE 0185-305-3 (IEC/ EN 62305-3) também devem ser considerados (resistência de ligação à terra < 10 Ohm). Em sistemas fotovoltaicos em espaço aberto, os requisitos da VDE 0185-305-3 (IEC/EN 62305-3) também devem ser considerados na ligação à terra.
| TIPO A | TIPO B |
|---|---|
|
|
Sistemas de ligação à terra normativos para sistemas de proteção contra descargas atmosféricas
Sistemas de ligação à terra tipo A
Os sistemas de ligação à terra tipo A incluem, por exemplo, fundações de parafusos e estacas, se cumprirem os requisitos da VDE 0185-561-2 (IEC/EN 62561-2). Dependendo do material selecionado, não só deve ser cumprida uma secção transversal mínima, como também devem ser consideradas propriedades mecânicas e elétricas.
Sistemas de ligação à terra tipo B
As fundações de placas e faixas são exemplos dos sistemas de ligação à terra do tipo B. De acordo com a VDE 0185-305-3 adenda 5, estas têm um efeito de ligação à terra reduzido e devem ser ampliadas através de medidas de ligação à terra adicionais, tais como elétrodos de terra em malha (20 m x 20 m) ou elétrodos de terra em profundidade.
Para ambos os casos, a OBO dispõe de elétrodos de terra em profundidade adequados com Ø20 mm ou Ø25 mm, fios com Ø10 e faixas de várias dimensões, por exemplo 30 x 3,5 mm ou 40 x 4 mm, no seu portefólio.

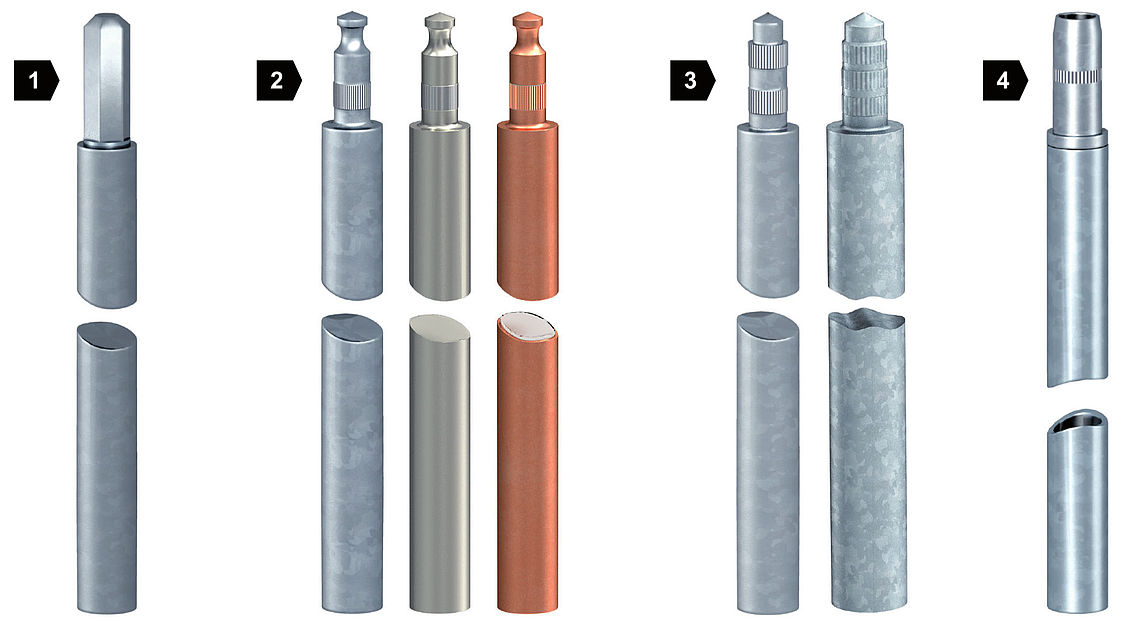

| 1 | Tipo OMEX |
| 2 | Tipo BP |
| 3 | Tipo Standard |
| 4 | Tipo LightEarth |
Para fundações com aço de armação, não é permitido um elétrodo de terra galvanizado ou revestido a cobre no solo. No solo, deve ser utilizado aço inoxidável de alta liga com um teor mínimo de molibdénio de 2%, como os materiais n.º 1.4401, n.º 1.4404 ou n.º 1.4571. Este é essencialmente neutro em relação a outros materiais mais nobres ou menos nobres, garantindo assim uma elevada disponibilidade do sistema.
Ligação à terra funcional de subestruturas metálicas
Para garantir uma ligação à terra funcional de subestruturas metálicas ou subestruturas de módulos, a VDE 0185-305-3 adenda 5, distingue entre as seguintes situações:
| Situação | Secção transversal mínima, ligação à terra funcional de cobre |
|---|---|
| Sistema fotovoltaico sem sistema de proteção contra descargas atmosféricas ou sistema fotovoltaico com sistema de proteção contra descargas atmosféricas e a distância de separação é cumprida | 6 mm2 |
| Sistema fotovoltaico com sistema de proteção contra descargas atmosféricas e a distância de separação não é cumprida | 16 mm2 |
