Caixas de ligação de geradores para sistemas fotovoltaicos
Proteção fiável contra sobretensões junto com caixa de ligação robusta
A proteção contra sobretensões para sistemas fotovoltaicos tem sempre dois lados: as sobretensões podem ser acopladas ao sistema, tanto no lado da tensão contínua como no lado da tensão alternada, por diversas razões e, por exemplo, danificar os inversores. A proteção contra sobretensões da OBO protege todos os lados de forma fiável. Para proteção da entrada do lado DC do inversor, a OBO providencia um portfólio de caixas de ligação de geradores com proteção contra descargas atmosféricas e sobretensões. Estas provaram ser uma solução particularmente fiável para a proteção de sistemas fotovoltaicos e combinam a experiência da OBO de duas unidades de produtos ao mesmo tempo: caixas de ligação resistentes às intempéries da área da tecnologia de ligação e de fixação e soluções fiáveis da área da proteção contra sobretensões.
Resumo das vantagens
- Variantes disponíveis para edifícios com e sem sistema externo de proteção contra descargas atmosféricas
- Ligação rápida e segura dos cabos
- Variedade de tamanhos e variantes pré-montadas disponíveis
- Caixa robusta, resistente à radiação UV com classe de proteção IP66
- Tampa transparente para fácil controlo de função
Diferentes variantes para um sistema fotovoltaico seguro
As caixas de ligação de geradores estão disponíveis em duas versões: ambas com descarregador tipo 1+2 para edifícios com sistema externo de proteção contra descargas atmosféricas e com descarregador tipo 2 para edifícios sem sistema externo de proteção contra descargas atmosféricas.
O portefólio inclui caixas de ligação de geradores para até três Maximum Power Point Tracker (MPPT), bem como variantes para até quatro Strings por MPPT. A ligação dos cabos é efetuada de forma rápida e segura através de terminais com tecnologia Push-in. Devido aos diferentes tamanhos das caixas de ligação de geradores e às variantes pré-montadas são adequadas para uma diversidade de situações de instalação individuais.
Adequado para a instalação em áreas interiores e exteriores

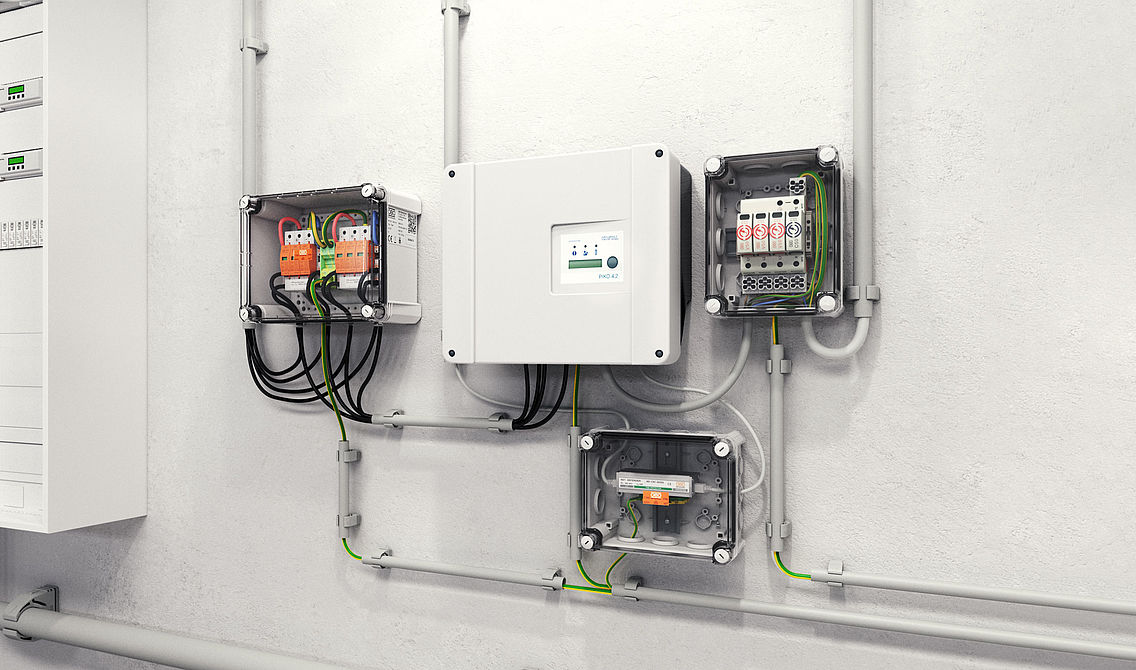

A caixa robusta e resistente à radiação UV das caixas de ligação de geradores para sistemas fotovoltaicos é composta por Policarbonato resistente ao calor e tem uma classe de proteção IP66. Isto significa que têm uma proteção completa contra contacto e são estanques ao pó. Como resultado, as caixas são adequadas para a instalação em áreas interiores e exteriores. A tampa transparente das caixas proporciona uma vista desobstruída da proteção contra sobretensões e, por conseguinte, um fácil controlo de função.
Pensadas ao pormenor
As caixas de ligação de geradores da OBO são complementadas por um elemento de compensação de pressão, o bucim e os olhais de fixação exteriores, que estão incluídos no volume de fornecimento de cada caixa. Também estes pequenos componentes proporcionam vantagens decisivas: os olhais de fixação exteriores são muito fáceis de fixar e permitem também a conexão simples de várias caixas de ligação de geradores. Se o sistema fotovoltaico for posteriormente ampliado, as caixas de ligação de geradores também podem ser facilmente ampliadas e ligadas em série às caixas existentes com vista à sua proteção. Por sua vez, o elemento de compensação de pressão evita a condensação na caixa de ligação de geradores.
Solução abrangente para proteção de sistemas fotovoltaicos
As caixas de ligação de geradores são apenas uma parte das soluções abrangentes OBO para proteção de sistemas fotovoltaicos, que cobrem quase todos os requisitos eletrotécnicos. Uma vista geral é fornecida pelo folheto de soluções para sistemas fotovoltaicos.
