Ligação equipotencial para sistemas fotovoltaicos
A distância física de um sistema fotovoltaico do sistema externo de proteção contra descargas atmosféricas deve ser sempre mantida, se possível, para o proteger. Se tal não for possível devido às condições no local, a distância necessária pode ser reduzida se
▪ o sistema fotovoltaico estiver integrado no sistema externo de proteção contra descargas atmosféricas.
▪ for implementado um sistema isolado, por ex., com cabo isolado e resistente a altas tensões isCon®.
Medidas importantes
Para garantir uma proteção abrangente do sistema fotovoltaico, deverão ser considerados os seguintes pontos:
- A ligação à terra local (PAS) deve ser conectada à ligação equipotencial principal (HPAS).
- Os condutores de ligação equipotencial devem ser colocados próximos entre si e em paralelo com os cabos DC.
- As linhas de dados terão que ser incluídas no conceito da proteção.
Quatro passos para uma proteção abrangente de sistemas fotovoltaicos
Passo 1: Verificar a distância de separação
Se a distância de separação exigida não puder ser cumprida, as partes metálicas terão que ser interligadas de forma a poderem conduzir as correntes de raios.
Passo 2: Verificar as medidas de proteção
Exemplo: medidas relativas à ligação equipotencial de proteção contra raios são aplicadas no lado DC e AC, por ex., descarregadores de corrente de raio (tipo 1).
Passo 3: Incluir linhas de dados
As linhas de dados terão que ser incluídas no conceito da proteção.

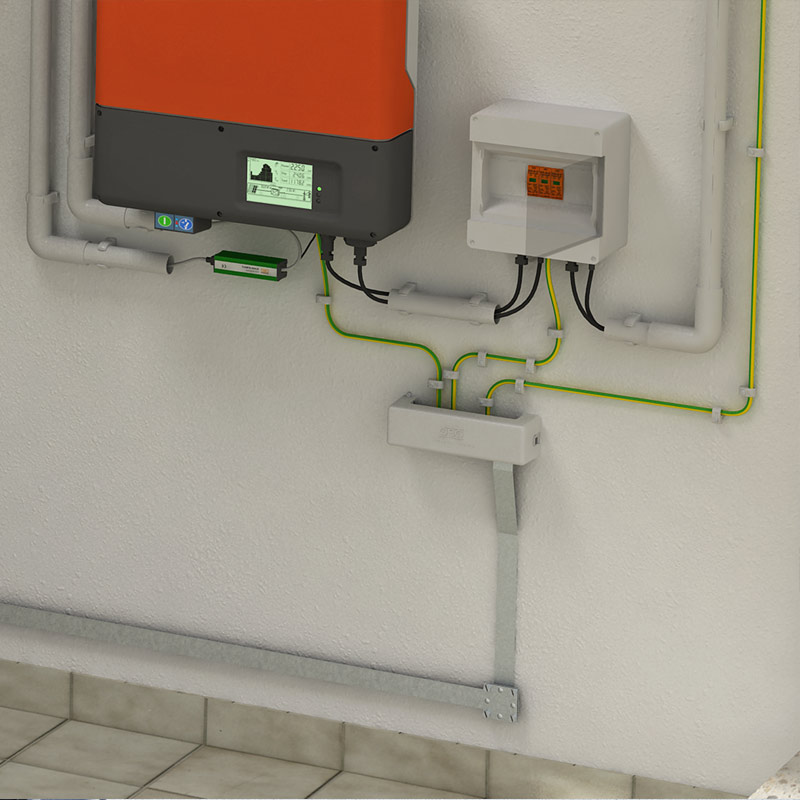

Passo 4: Realizar ligação equipotencial
No inversor terá que ser efetuada uma ligação equipotencial local.

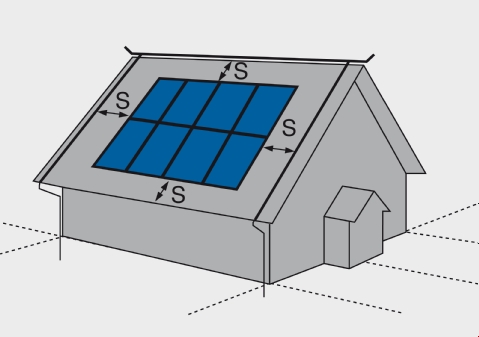

Distância de separação em sistemas fotovoltaicos
O sistema de proteção contra descargas atmosféricas deve ser montado com a distância de separação (s) relativamente aos componentes do sistema fotovoltaico, conforme a DIN EN 62305. Em geral, é suficiente uma distância de separação (s) (= distância de segurança) de 0,5 m a 1 m.
Sistemas de ar condicionado, sensores elétricos e sistemas fotovoltaicos são exemplos de estruturas em telhados, para os quais a distância de separação deve ser mantida. Esta distância é necessária para evitar a formação perigosa de faíscas e descargas atmosféricas parciais entre o sistema exterior de proteção contra descargas atmosféricas e as partes metálicas do edifício, assim como aparelhos elétricos. Em particular, na adaptação de sistemas fotovoltaicos, isto muitas vezes não é possível devido às condições estruturais. A solução segura: o sistema isCon® isolado e resistente a altas tensões da OBO. Com o cabo isCon® é possível cumprir de forma segura uma distância de separação de 0,75 m no ar, assim como 1,5 m no caso de materiais sólidos.
- Se a distância de separação não puder ser cumprida
Se a distância de separação, de acordo com a VDE 0185-305-3 (IEC/EN 62305-3), não puder ser cumprida por razões estruturais, o sistema fotovoltaico deve ser integrado no sistema de proteção contra descargas atmosféricas através de componentes testados capazes de conduzir correntes de raios com 16 mm2 de CU ou 25 mm2 de alumínio. Os componentes de proteção contra descargas elétricas para ligação devem ser testados de acordo com a VDE 0185-561-1 (IEC/ EN 62561-1). Nestes casos, os dispositivos de proteção contra sobretensões do tipo 1 (classe I) ou os descarregadores combinados do tipo 1+2 (classe I+II) são também necessários no lado DC, uma vez que as correntes de raios no edifício não são controláveis.
A ligação equipotencial necessária para proteção contra descargas atmosféricas, obtida desta forma, liga todos os componentes metálicos e eletricamente condutores do sistema, incluindo o sistema de ligação à terra, ao sistema normativo de proteção contra descargas atmosféricas. De acordo com a VDE 0185-305, Parte 3 e 4 (IEC/ EN 62305-3, -4), devem ser utilizados dispositivos de proteção contra sobretensões (SPDs) do tipo 1 (classe I) ou descarregadores combinados do tipo 1+2 (classe I+II) para os cabos que são levados ao edifício. Isto aplica-se tanto ao nível do telhado como ao nível do solo, tanto para o lado AC como para o lado DC do sistema de fornecimento de energia fotovoltaica.
A DIN VDE 0100-443 (VDE 0100-443) e a DIN VDE 0100-712 (VDE 0100-712) são decisivas para a questão da necessidade de medidas de proteção contra sobretensões.
Posição dos mastros captores

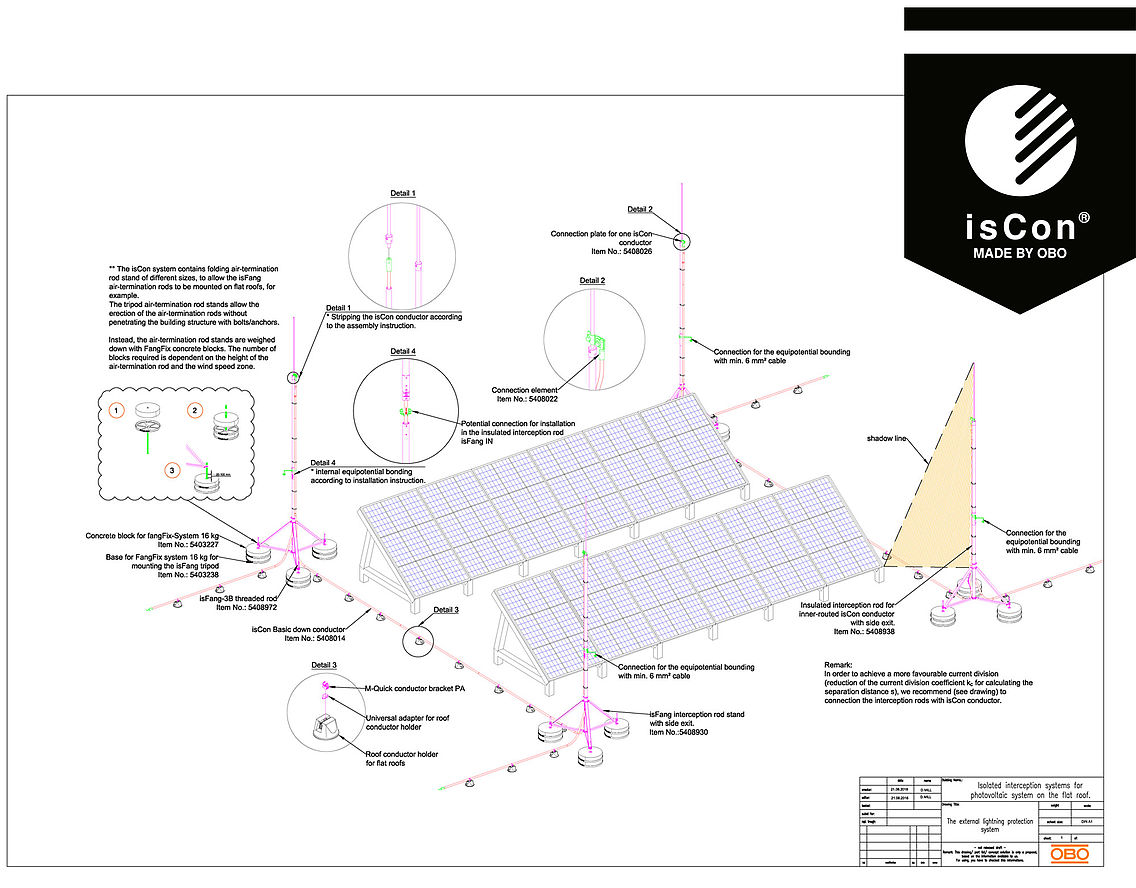

Os mastros captores ou as hastes captoras devem ser posicionados/as de modo a que não ocorra sombreamento dos módulos fotovoltaicos. Isto porque uma sombra no núcleo é suficiente para resultar em perdas de desempenho para a String completa. De acordo com a VDE 0185-305-3, Ad. 5, uma haste captora deve distar, pelo menos, 108 x diâmetro do módulo. Deve observar-se que o sistema fotovoltaico deve ainda estar dentro da área de proteção das hastes captoras. Com o Sistema isCon® resistente a alta tensão e isolado da OBO pode ser cumprida a distância de separação em segurança.
