Calhas metálicas LKM - Proteção fiável para cabos e fios

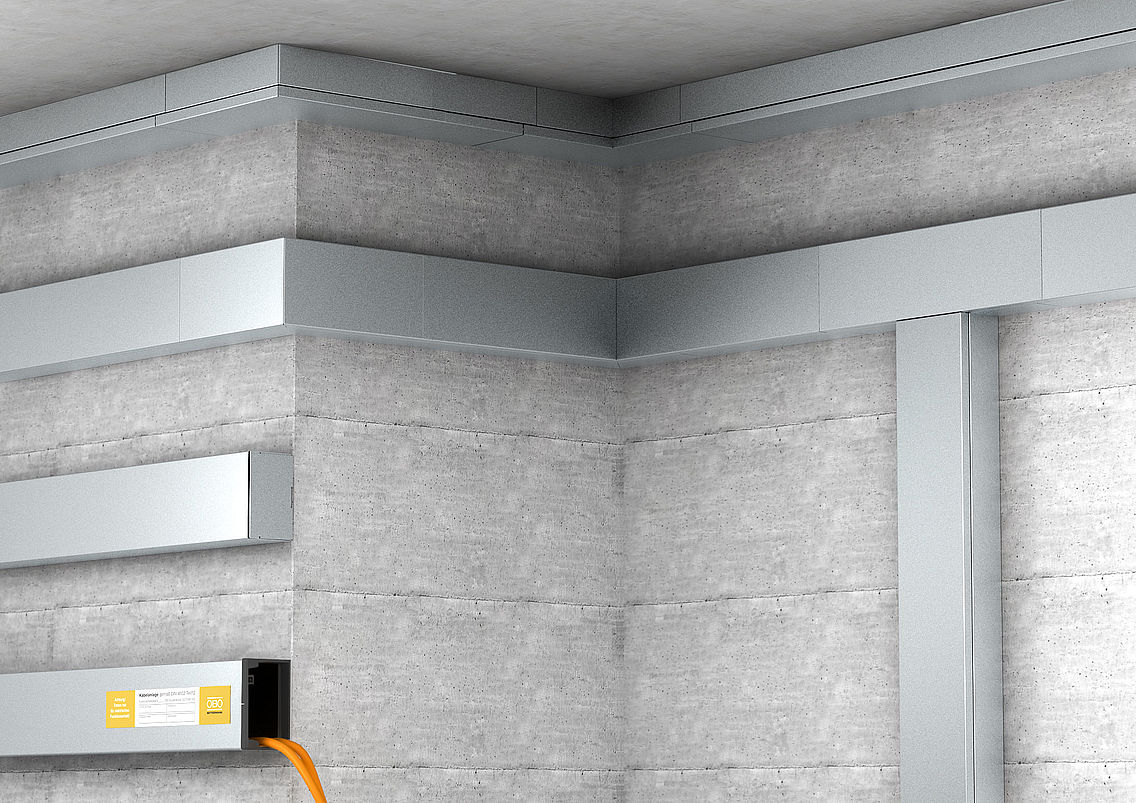

As calhas metálicas LKM da OBO relevam-se, em muitos casos, estáveis em ambientes difíceis, tais como ambientes industriais ou construção de instalações. Formam um sistema fechado que permite uma instalação fácil, mesmo com fichas pré-montadas. O sistema de calhas protege de forma fiável os cabos de máquinas e sistemas contra cargas mecânicas e sujidade. Os cabos e os fios são assim dispostos não só de acordo com as prescrições e de forma segura, mas também de forma visualmente atrativa. As calhas são complementadas por acessórios e componentes acessórios, tais como protetores e topos, que tornam o sistema ainda mais flexível.
Protetores: instalação simples e rápida

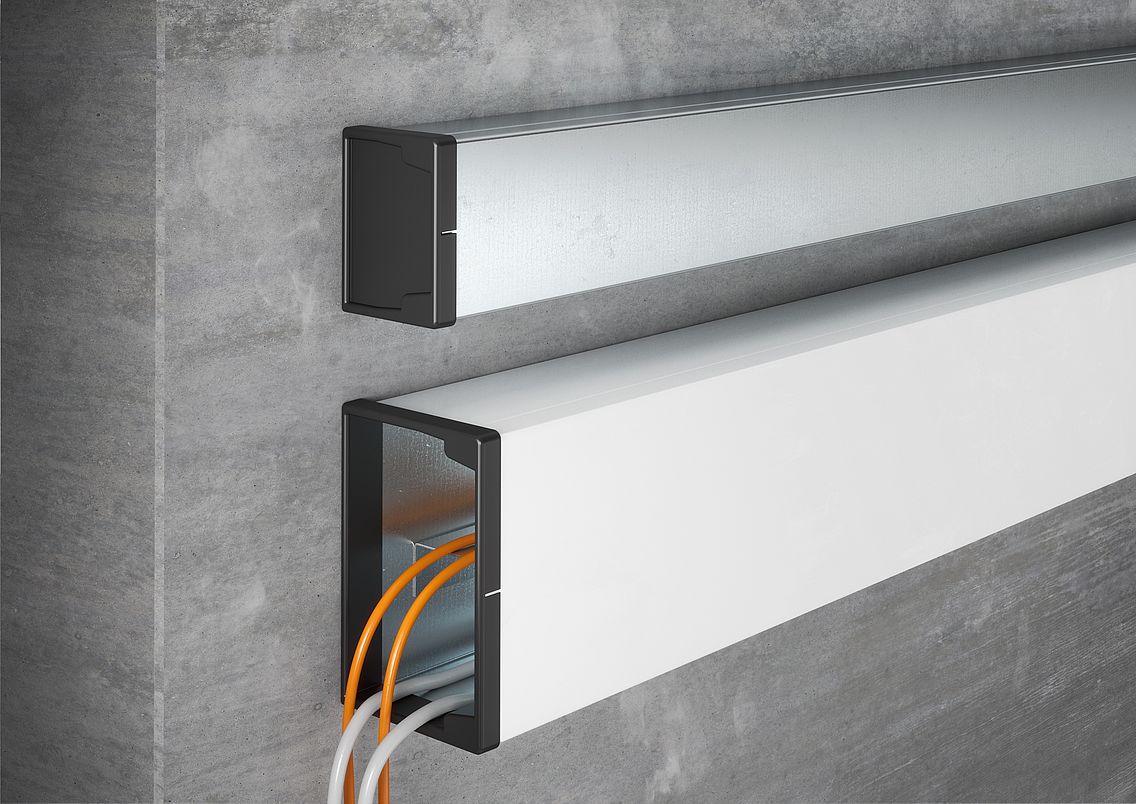

Os protetores do sistema LKM podem ser facilmente instalados, mesmo que as calhas já tenham sido montadas na parede ou mesmo equipadas com cabos. O aspeto elegante e a facilidade de utilização caracterizam os protetores produzidos com material livre halogéneo. Topos fechados estão disponíveis no mesmo design.
Calhas metálicas para todos os desafios: seleção de tamanho e de revestimento

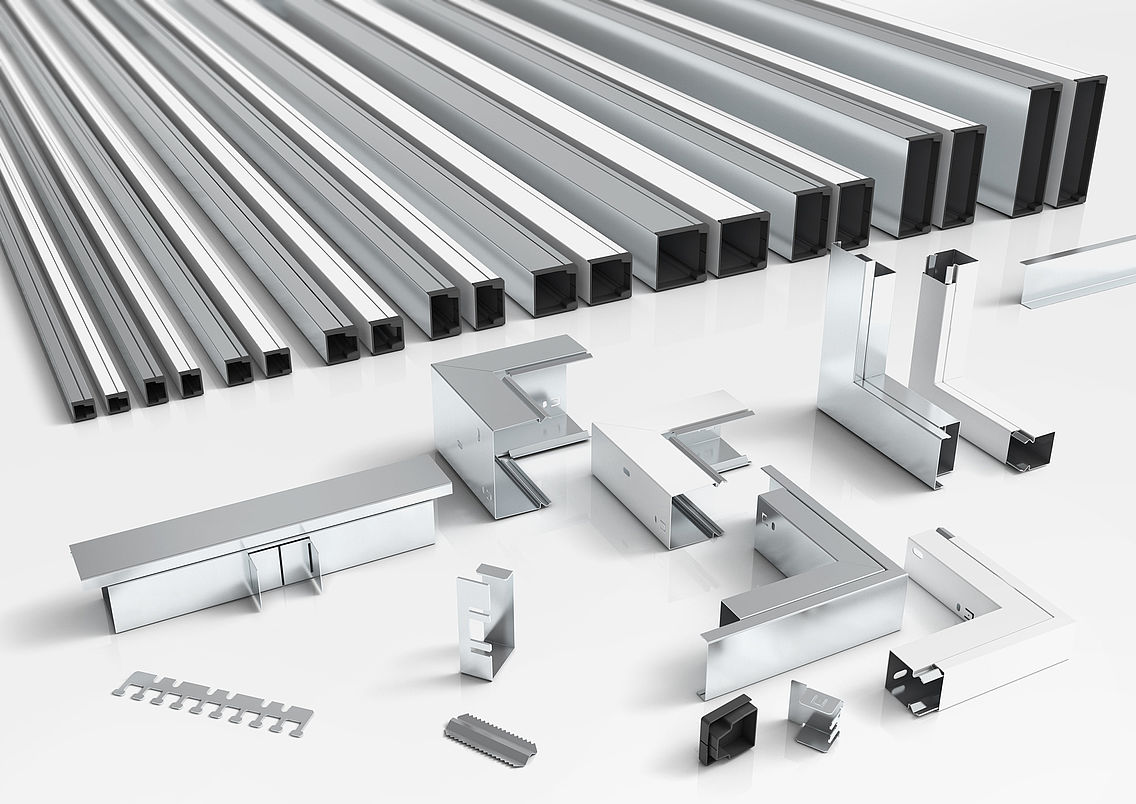

No total, encontram-se disponíveis dez tamanhos diferentes de calhas no sistema LKM, para que a calha LKM adequada possa ser encontrada rápida e facilmente para cada projeto de instalação. Todas as calhas estão disponíveis com superfícies FS (galvanização pelo método de Sendzimir) e FSK (galvanização pelo método de Sendzimir e revestimento plástico branco puro). Também estão disponíveis soluções especiais em todas as cores RAL. Assim, as calhas LKM adaptam-se idealmente a diferentes ambientes de instalação de forma visual. O guia de seleção OBO disponibiliza uma vista geral sobre todas as calhas e guia-o para a variante LKM adequada em apenas alguns passos.
Proteção e manutenção de funções
As calhas LKM são adequadas para guiar e proteger cabos e fios, como também para fins de manutenção de funções. A instalação de cabos com calhas metálicas LKM é autorizada como tipo de instalação específica de cabos, conforme a DIN 4102 parte 12, para as classes de manutenção de função E30 a E90. A calha LKM20030 foi especialmente testada para cabos de alarme de incêndio e de telecomunicações. A calha LKM60100 foi testada para cabos de potência e também para cabos de alarme de incêndio e de telecomunicações.
Instalação prática

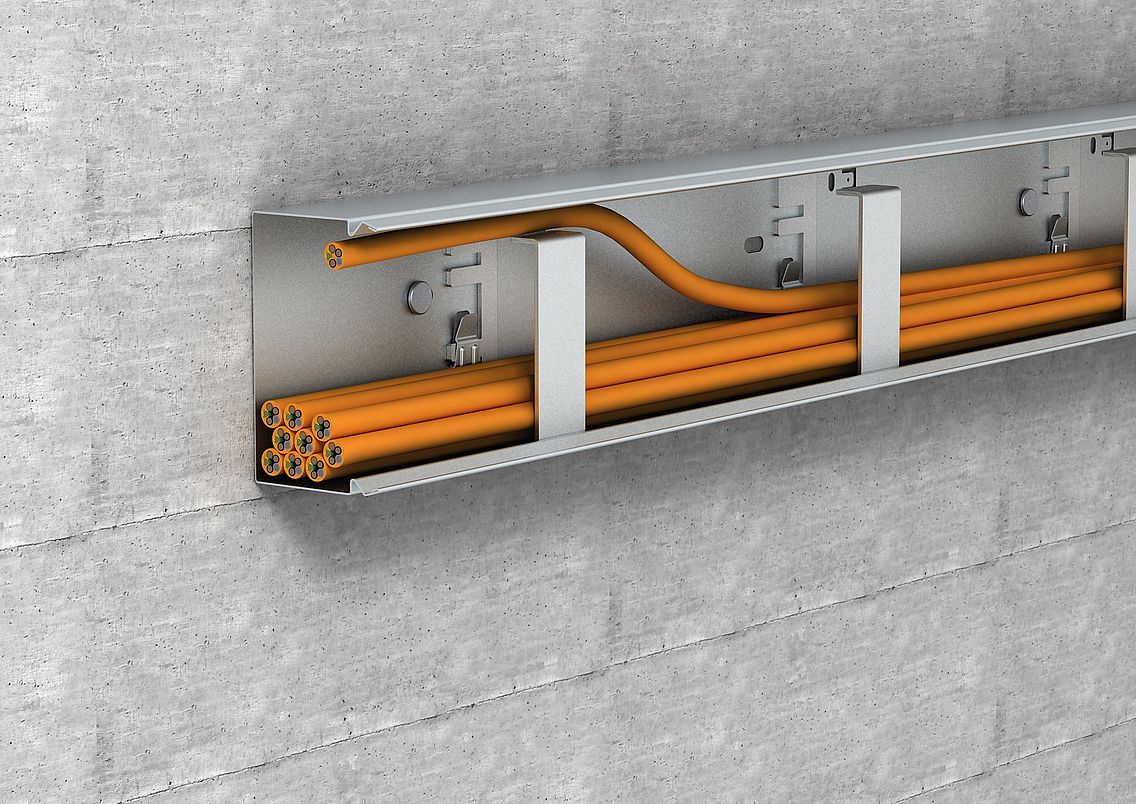

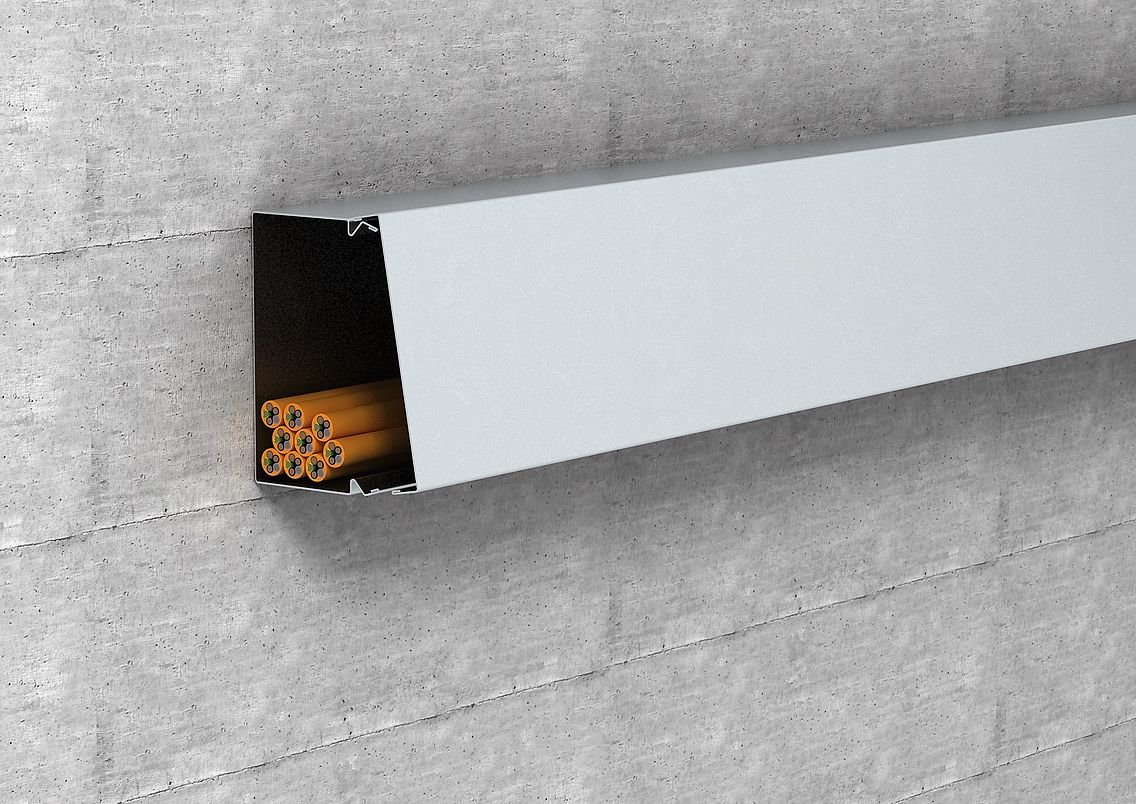

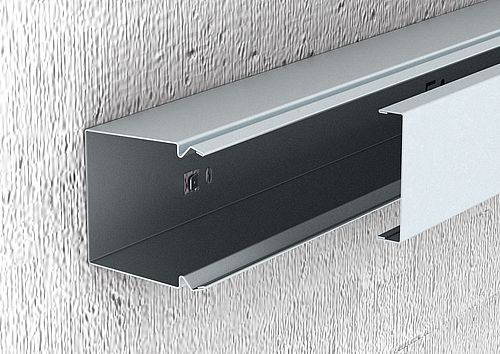

As calhas LKM adequam-se também para a montagem horizontal de parede e teto. Na calha do tipo LKM60100 é possível evitar a queda dos cabos com um grampo de fixação. A tampa da calha é simplesmente encaixada na base da calha após conclusão da instalação dos cabos. A ligação equipotencial entre a tampa e a base e entre os comprimentos de calhas é garantida sem a utilização de cabos de ligação adicionais. Isto poupa tempo e oferece uma proteção eficaz.
Pensadas ao pormenor

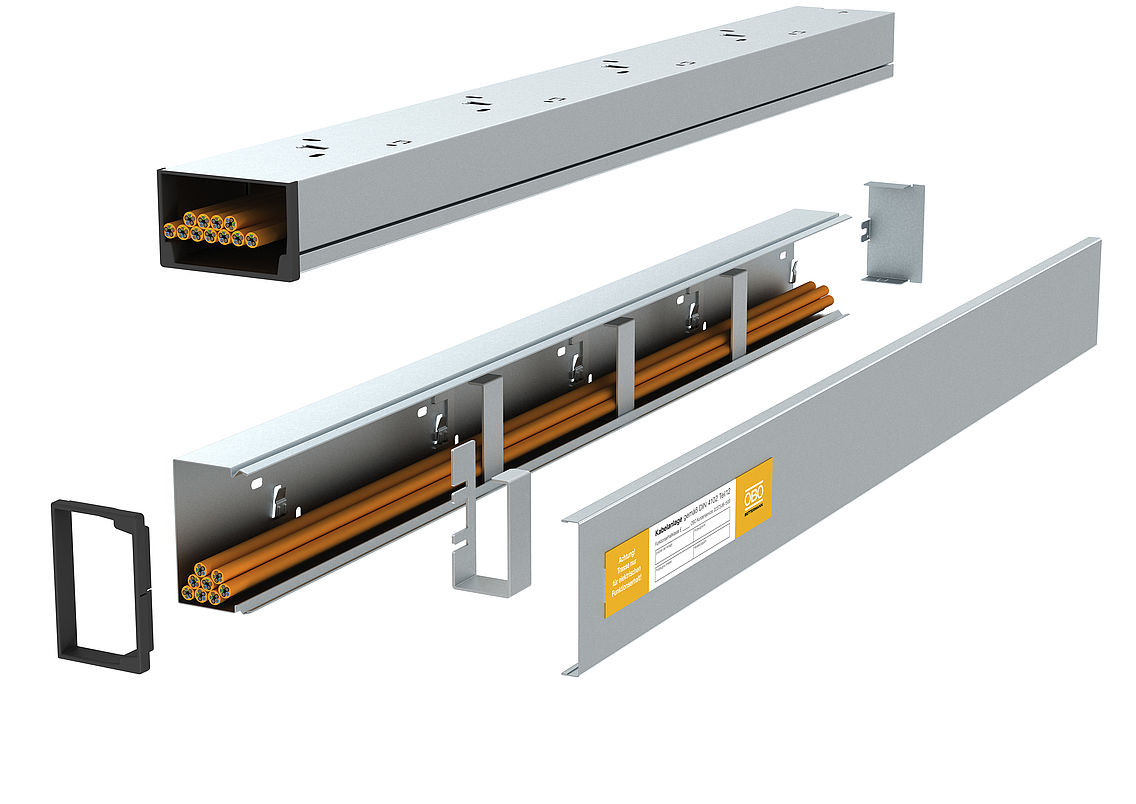

Muitos detalhes de montagem inteligentes tornam as calhas LKM em companheiros extremamente fiáveis na disposição de cabos e fios:
- O protetor é inserido nas extremidades abertas das calhas LKM e, assim, evita danos nos cabos.
- Os protetores asseguram uma flexibilidade adicional, uma vez que podem ser facilmente instalados, mesmo que a calha já tenha sido montada e equipada com cabos.

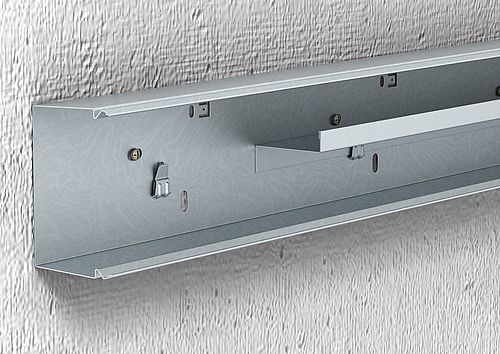

- O separador é inserido nas patilhas na base, sendo desta forma garantida a ligação equipotencial sem meios auxiliares adicionais.

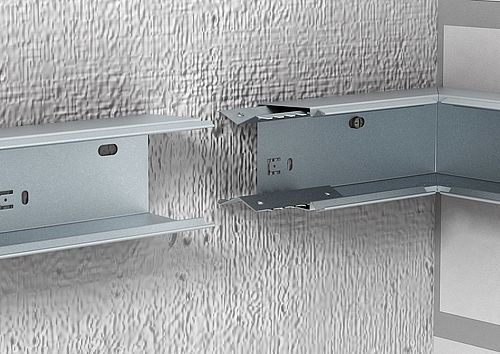

- A união, após a montagem das calhas LKM, é encaixada a partir do interior nas peças a ligar, garantindo desta forma a ligação equipotencial entre estas duas peças.
- O contorno especial da tampa garante uma ligação equipotencial segura entre a base e a tampa.
- A ligação à terra ocorre através de uma patilha de ligação na base.

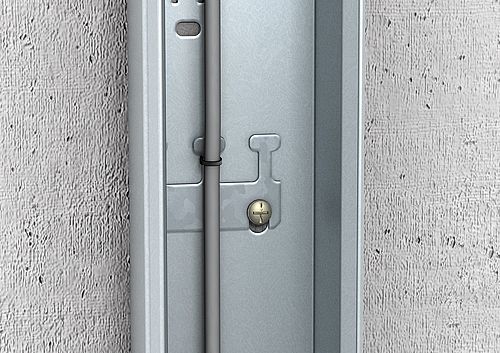

- A abraçadeira mural é montada com recurso a parafusos de fixação das calhas. Os cabos podem ser fixados com abraçadeiras de fivela do tipo 565.
