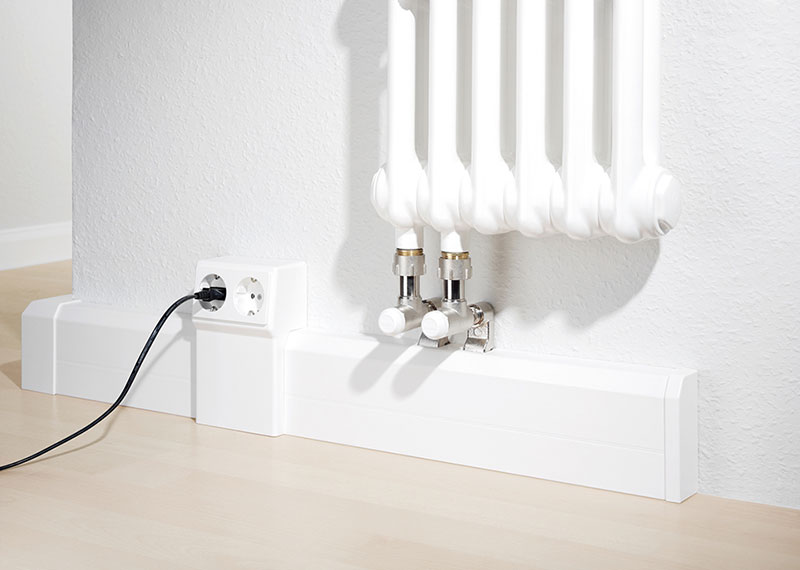

Calha de rodapé elétrica e de aquecimento combinada RAUDUO
2 em 1: a ideia de renovação segura
A calha elétrica e de aquecimento combinada RAUDUO é a ideia para uma renovação segura e de acordo com as normas de tubagem elétricas e de aquecimento, numa única calha de rodapé. Um amortecedor térmico garante o isolamento térmico funcional e testado. A calha elétrica e de aquecimento RAUDUO está disponível nas cores: branco creme RAL 9001 e branco puro RAL 9010.
Calha de rodapé com qualidade testada
A calha RAUDUO é aprovada de acordo com o teste de informação VDE relativo ao comportamento à temperatura (DIN VDE 0298 parte 4) O relatório de teste da VDE comprova que mesmo com elevadas temperaturas de entrada nos tubos de aquecimento, as temperaturas nas áreas de instalação de cabos e fios elétricos permanecem abaixo de 30°C, portanto, não ocorrendo problemas com cargas de corrente normais. Também o desenvolvimento das temperaturas nos bornes de ligação das tomadas Schuko quádruplas, na caixa de aparelhagem, foram verificadas de acordo com DIN VDE 0260, 4.4.1 e comportam-se de um modo que não é crítico. De acordo com o relatório da VDE, não é necessária uma adaptação do sistema de tubagens. São colocadas tubagens NYM convencionais, para que não sejam necessárias soluções ou materiais especiais.
Além disso, a calha elétrica e de aquecimento combinada é testada de acordo com VDE DIN EN 50085-1 e VDE DIN EN 50085-2-1.

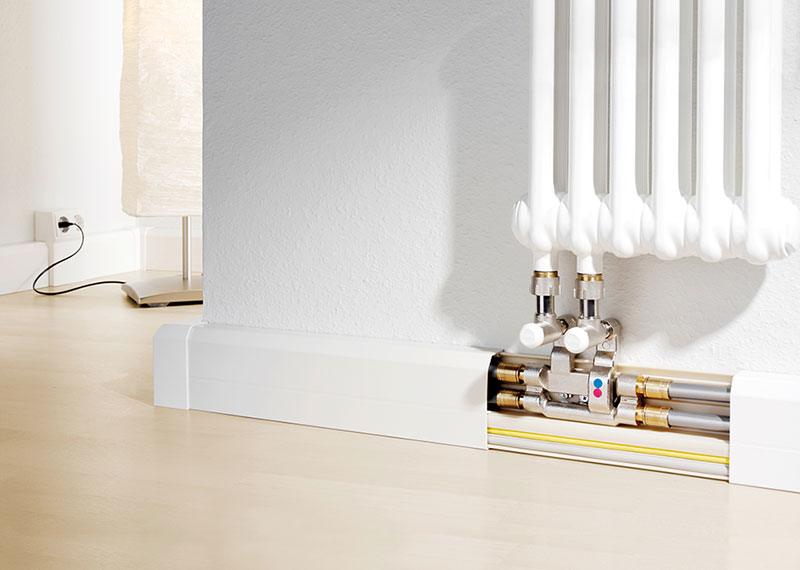

Colocação de tubos de aquecimento e tubos elétricos num rodapé de passagem
Devido à solução inteligente 2 em 1, tubos de aquecimento e tubos elétricos simplesmente são dispostos em simultâneo na base da calha. A perfuração de ranhura na base da calha torna a montagem ainda mais fácil.
As caixas de aparelhagem são montadas em qualquer local arbitrário da calha, com um kit de montagem.

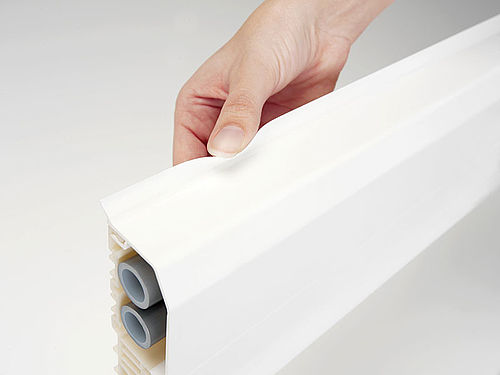

Tampa de calha com aba de vedação adequada para edifícios antigos
A tampa de calha do sistema RAUDUO está opcionalmente disponível com um aba de vedação adequada para edifícios antigos, com largura de aba de 6mm e extremidade de aba afunilada. Isto permite uma ligação precisa à parede e ao chão. Adicionalmente, a aba de vedação adequada para edifícios antigos oferece as seguintes vantagens:
- A aba de vedação adequada para edifícios antigos tem um perfil angular achatado e é feita de material particularmente flexível. Isto permite uma adaptação ideal e possibilita uma vedação sem falhas.
- É possível uma compensação de profundidade até 5mm.
- É impedida a penetração de sujidade na calha de rodapé.
O que devo ter em mente na montagem de calhas RAUDUO?
O sistema RAUDUO é composto pelos seguintes componentes
- Calha com tampa e base
- Ângulo interno
- Ângulo externo
- União de tampa

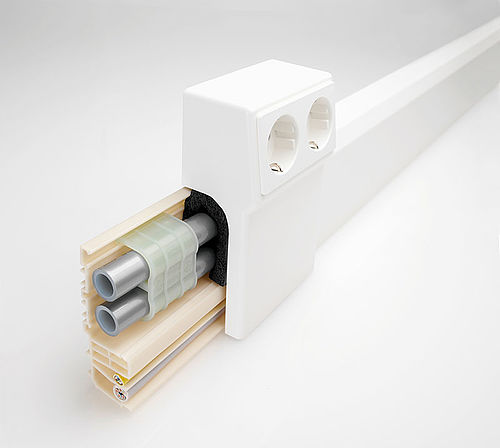

- Caixa de aparelhagem com tomada dupla integrada
- Caixa de aparelhagem, incluindo espelho para a montagem de aparelhos de placa central, de acordo com a DIN 49075 com suportes de fixação
Aqui estão alguns conselhos e dicas para a montagem da calha elétrica e de aquecimento combinada RAUDUO:
Os tubos de aquecimento do sistema RAUDUO são adequados para diâmetros exteriores até 20mm e são fixados pelo suporte do tubo de aquecimento, que é encaixado na base.
As bases da calha devem ser cortadas em esquadria para que não ocorra uma propagação do calor da câmara de aquecimento para a câmara elétrica. Se se deparar com condições adversas no local, tais como paredes irregulares, qualquer fenda na separação da câmara que possa ocorrer deve ser vedada com silicone.
Para uma montagem do topo, em conformidade com a norma VDE, deve ser efetuda uma colagem.
Para quais temperaturas de aquecimento o sistema RAUDUO foi concebido?
O sistema RAUDUO está concebido para uma temperatura de entrada de 70°C ou uma temperatura de retorno de 55°C, de acordo com o relatório VDE. No caso de uma temperatura de entrada até 90°C ou de uma temperatura de retorno até 70°C, de acordo com o relatório VDE, o isolamento da caixa de aparelhagem deve ser substituído pela espuma isolante 90°C, com o ref. 6132175.
Outros produtos OBO da área Instalações em edifícios e calhas de instalação, tais como a Calha de rodapé SL, pode encontrar mais informações aqui na nossa homepage da OBO.
Informações adicionais sobre o sistema RAUDUO podem também ser encontradas no nosso folheto. DOWNLOAD.
