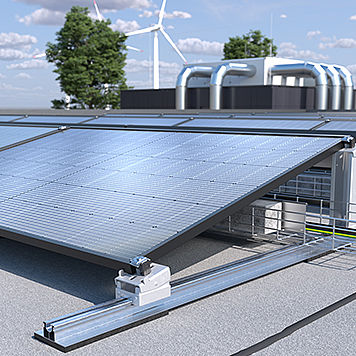

Sistemas de montagem para telhados planos

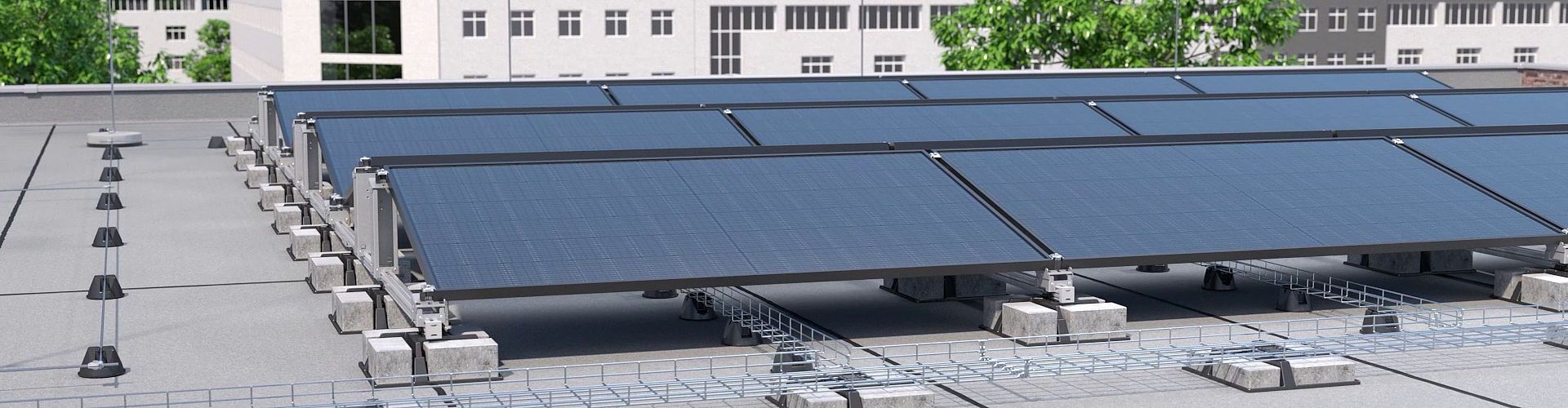

Tal como o sistema para telhados inclinados, a solução fotovoltaica Magic para sistemas em telhado plano apresenta a tecnologia Magic para uma montagem sem parafusos e sem ferramentas, bem como o ligador universal para uma fixação fácil de todos módulos fotovoltaicos habituais no mercado. Além disso, o sistema de lastro UniBase garante um peso variável do sistema com a ajuda de pedras de pavimentação retangulares, em qualquer altura após a instalação. O sistema UniBase pode ser combinado com outros produtos, conforme desejado, por exemplo, com o adaptador para caminhos de cabos em varão tipo 165 MBG HGRM.
Particularmente prático: os produtos para sistemas em telhado plano e telhado inclinado podem ser combinados.
Produtos em destaque

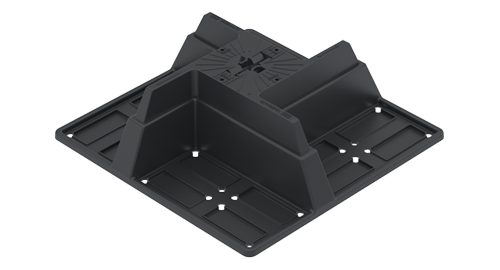

Base ajustável universal para lastro, pedras até 10 cm
- Peso reduzido em comparação direta com a pedra TrayFix
- Componentes empilháveis uns sobre os outros
- Alinhamento simples através de peso adicional
- Encaixe sem ferramentas para vários tipos de adaptadores
- Material reciclável
- Pode ser lastrado com pedras de pavimentação padrão 200 x100 mm (comprar localmente)
- Uma UniBase para várias aplicações, tais como subestrutura,
condução de cabos, perfis e muito mais - 2 variantes disponíveis nas alturas de 60 e 100 mm

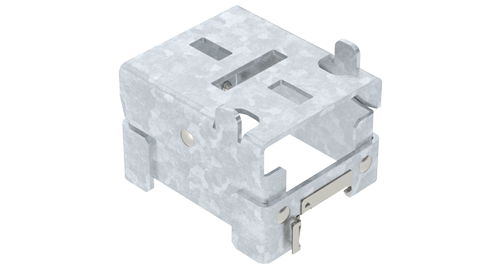

Suporte curto para sistemas em telhado plano
- Instalação sem ferramentas no perfil
- Possibilidade de ajuste contínuo em qualquer posição de instalação
- Aba auxiliar para montagem do módulo solar
- Furo oblongo horizontal para o ligador universal como fixação padrão ou furo oblongo vertical se um pé de montagem simples também for utilizado como suporte intermédio
- Se necessário, é possível um suporte intermédio por painel
- Compatível com todos os tamanhos de módulos devido à cabeça articulada angular
- Vida útil longa devido aos revestimentos de superfície de elevada qualidade

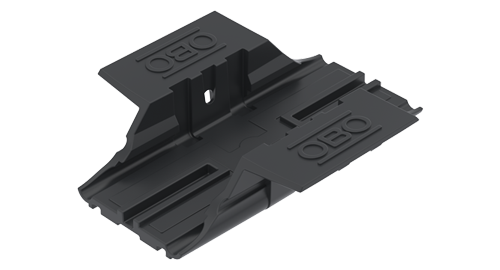

Adaptador de perfil de suporte para base ajustável universal
- Montagem sem ferramentas do adaptador com UniBase
- Montagem sem ferramentas do perfil com o adaptador
- Superfície de apoio antiderrapante integrada
- Desmontagem sem ferramentas do perfil
- Alinhamento simples do perfil

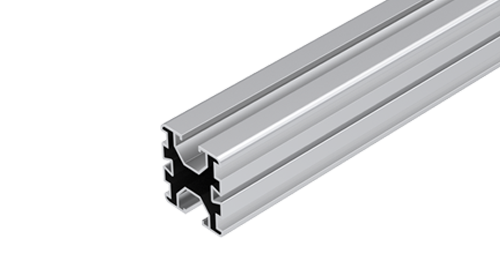

Perfil de suporte para sistemas em telhado plano/inclinado
- Versão brilhante para todos os telhados sem exigências visuais mais rigorosas
- Ranhuras bilaterais com 10 mm de largura, por exemplo, para porca deslizante, ligador universal e/ou de terra
- Outras ranhuras laterais, por exemplo, para união reta e/ou cruzeta

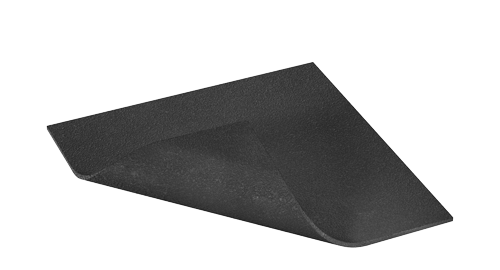

Esteira de proteção
- Proteção adicional do revestimento do telhado
- Redução dos efeitos mecânicos no revestimento do telhado
- Prevenção de fugas que possam ocorrer devido a plásticos incompatíveis
- Adequada para aumentar o coeficiente de atrito se, por exemplo, a película do telhado exigir 2 variantes disponíveis com ou sem laminação de alumínio

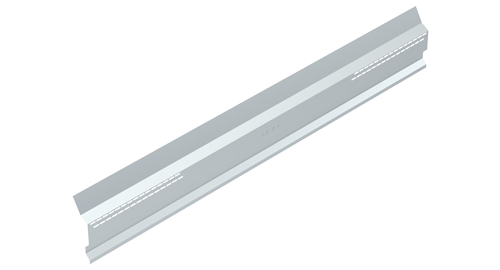

Chapa de proteção contra o vento para sistemas em telhado plano
- Atenuação dos efeitos das cargas de vento locais, na medida em que as condições estáticas o exijam (exemplo: aplicação com sistema em telhado plano orientado a sul)
- Pré-montagem fácil com um simples deslizar nas abas de fixação dos suportes longos do tipo STL
- Possibilidades de fixação flexíveis devido a grandes furos oblongos em suportes longos do tipo STL utilizando parafusos de cabeça achatada tipo FKS, a encomendar separadamente

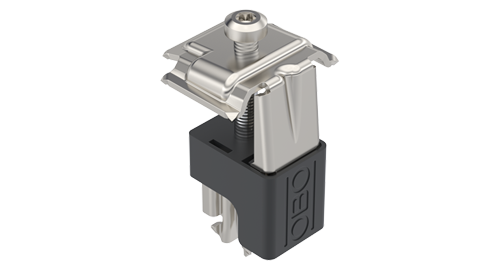

Ligador universal para sistemas em telhado plano/inclinado
- Versão brilhante para uma combinação ideal com o perfil de suporte brilhante
- Área de aperto de 30 a 50 mm para fixação de módulos
- Pode ser girado em 90° após encaixar na ranhura do perfil
- Utilizável como fixador intermédio ou de extremidade
- Geometria especial nos cantos da parte superior para a ligação equipotencial do módulo solar
- O invólucro de plástico circundante guia a parte superior e evita que esta se torça incorretamente durante a montagem
- A parte superior permanece na sua posição até que o módulo solar seja finalmente fixado
- Clicável nos pés de montagem fornecidos (sistema em telhado plano) e na ranhura do perfil (sistema em telhado inclinado)
- O invólucro de plástico serve como uma superfície de apoio para posicionar os painéis em conformidade
- Vida útil longa devido à utilização de aço inoxidável de elevada qualidade
