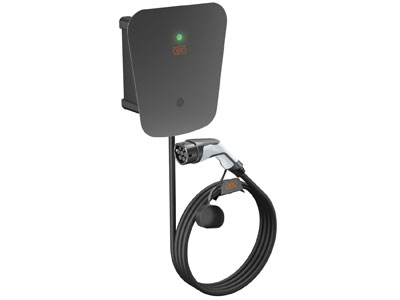

OBO ION Wallbox

Simples. Seguro. Pensado ao pormenor.

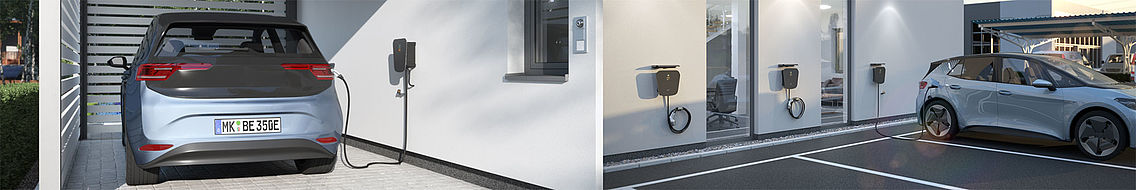

A eletromobilidade continua a ganhar terreno e revoluciona o nosso mundo. Isto aplica-se tanto aos veículos e à experiência de condução associada, como às infraestruturas de carregamento. A nossa resposta: o OBO ION Wallbox, pronto a ligar e pré-cablado, para um carregamento de veículos elétricos tranquilo e otimizado por energia fotovoltaica – em casa ou mesmo para toda a frota nas instalações da empresa. A caixa resistente a impactos, de acordo com IK08, torna o Wallbox extremamente robusto e, com a classe de proteção IP66, este pode ser utilizado tanto em áreas interiores como em áreas exteriores protegidas.

Resumo das vantagens do OBO ION Wallbox

Modo 3 de carregamento de acordo com a EN IEC 61851-1
Carregamento monofásico, bifásico e trifásico
Potência de carregamento ajustável em passos de 1A: 1,4 a 22 kW (configuração de fábrica 11 kW)
Com um comutador manual da potência de carregamento para 11 kW
Contacto de ativação sem potencial para, por exemplo, instalações fotovoltaicas, recetor de telecomando, temporizador, módulo RFID e tecnologia Smart Home

Protocolo ModBus RTU através da interface RS-485 para uma comunicação bidirecional
Cabo de carregamento de 5 m, instalado permanentemente, com ficha do tipo 2 para todos os tipos de veículos elétricos, incl. suporte de cabo
Com comutador Green Zero: consumo em standy de 0,0 kW
Funções práticas: controlo da temperatura integrado, monitorização de corrente residual DC, informações de estado por indicador LED

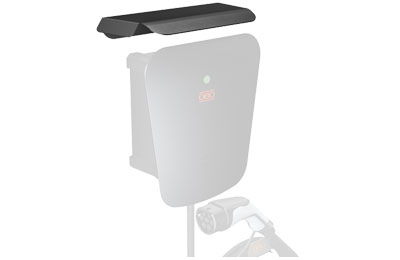

Proteção opcional contra vento e intempéries: O OBO ION Wallbox destina-se a ser utilizado em áreas interiores e áreas exteriores protegidas. Opcionalmente, está disponível uma cobertura de proteção contra condições meteorológicas, que proporciona uma proteção adicional do Wallbox e uma utilização confortável em locais expostos.
Opcionalmente aberto ou bloqueável: A escolha é sua: o ION Wallbox está disponível com uma chave ou um interruptor de pressão prático. Em lugares de estacionamento de fácil acesso, recomenda-se a utilização da variante com chave. Em garagens privadas ou noutros locais, que estão protegidos de forma fiável contra o acesso não autorizado, pode ser utilizada a variante com interruptor de pressão.
Opcionalmente com proteção integrada contra sobretensões: A OBO oferece uma variante do ION Wallbox com proteção contra sobretensões integrada (tipo 2 + D1 para as linhas de dados), conforme a DIN VDE 0100-443, para locais de utilização com uma linha de alimentação com mais de dez metros de comprimento ou sem um descarregador de sobretensões no local. Isto protege de danos causados por picos de tensão, tanto no próprio carregador como no veículo elétrico ligado.

Carregar automóveis elétricos de forma sustentável e eficiente

Tecnologia sofisticada, montagem simples, segurança personalizada: o ION Wallbox oferece duas opções para um carregamento otimizado por energia fotovoltaica.

Carregamento estático por excedente de energia fotovoltaica

Nesta variante, o processo de carregamento do ION Wallbox é controlado por uma unidade externa, que envia um sinal de ativação a partir de um excedente de energia fotovoltaica previamente definido. Incluem-se aqui:

Inversor fotovoltaico
Recetor de telecomando
Temporizador, interruptor/fechadura de combinação/módulo RFID
Tecnologia Smart Home

No caso de um excedente de energia fotovoltaica, o processo de carregamento é ligado automaticamente. Se a energia fotovoltaica for insuficiente, o processo de carregamento é automaticamente interrompido. Se necessário, é possível mudar para um processo de carregamento independente do estado da energia fotovoltaica, em qualquer altura, através de um interruptor externo ligado em sequência (por exemplo, IP 44 montado à superfície).

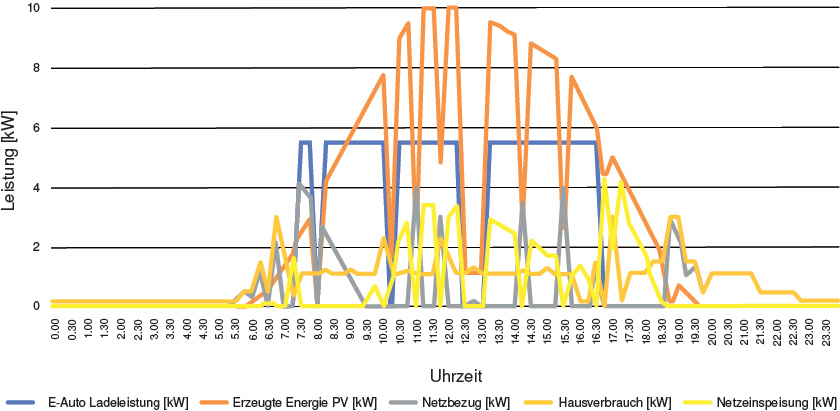

Exemplo com sistema fotovoltaico AC de 10 kW (dia de verão)

Carregado no carro	44	kWh
Percentagem de energia fotovoltaica pura:	36,025	kWh
Autossuficiência	81,87	Percentagem
Duração do carregamento	9,25	H
Potência de carregamento	5,5	kW

Vantagens do carregamento estático por excedente de energia fotovoltaica

Aumento da autossuficiência para mais 10-15 %
Custos de implantação económicos
Atualizações simples e sem complicações
Compatibilidade com diferentes inversores / contadores inteligentes

Carregamento dinâmico por excedente de energia fotovoltaica

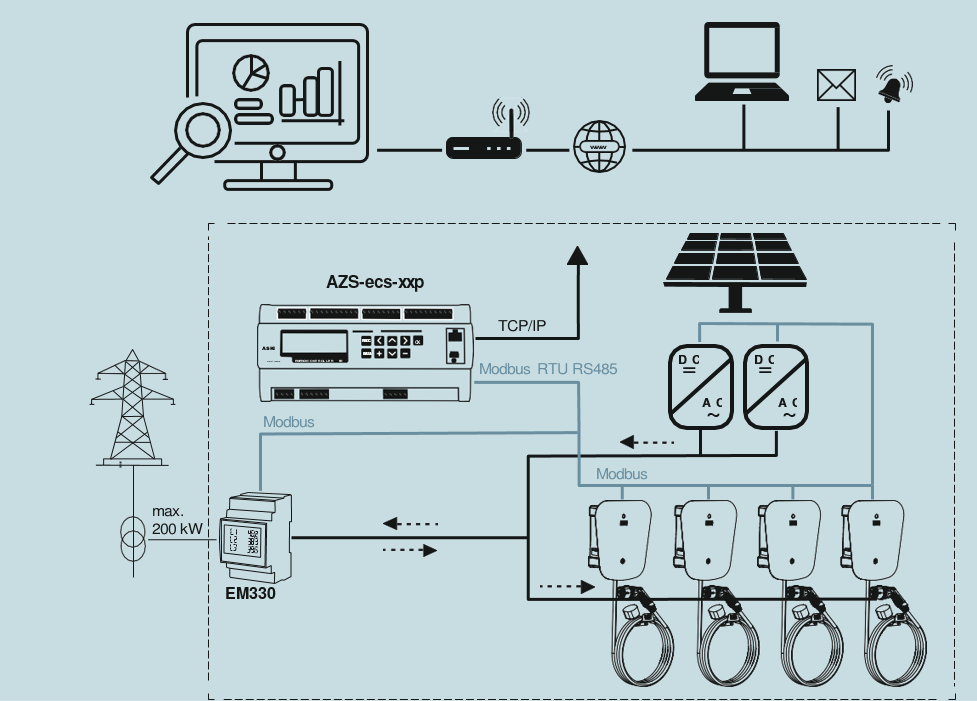

O ION Wallbox pode ser controlado de forma dinâmica diretamente através de controladores Modbus RTU 485 externos. As seguintes funções, entre outras, podem ser controladas:

Carregamento por excedente de energia fotovoltaica
Gestão dinâmica de carregamento
Autentificação digital através da Web ou de App

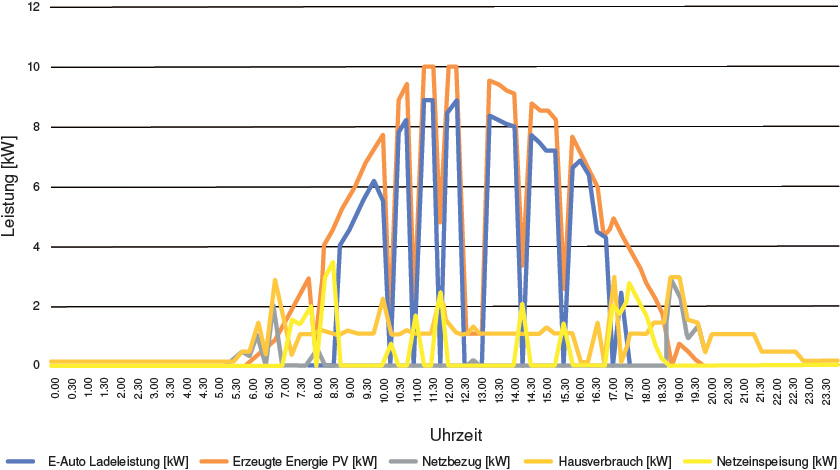

Carregado no carro	44	kWh
Percentagem de energia fotovoltaica pura	41,15	kWh
Autossuficiência	93,52	Percentagem
Duração do carregamento	8,5	H
Potência de carregamento	Para além de 9	kW

Vantagens do carregamento dinâmico por excedente de energia fotovoltaica

Autossuficiência máxima até mais de 30 %
Vários programas de carregamento selecionáveis
Pode ser utilizado digitalmente através de gestão via Web ou App
Possibilidade de atualização, simples e sem complicações
Compatível com diferentes dispositivos de EMS

Em conjunto com o dispositivo de EMS opcional, o processo de carregamento é ativado automaticamente em caso de excedente de energia fotovoltaica e pode ser ajustado de forma otimizada. Se a energia fotovoltaica for insuficiente, o carregamento é automaticamente reduzido e/ou interrompido. As programações e configurações dos tempos de carregamento podem ser efetuadas individualmente.

As variantes de ION Wallbox em resumo

O ION Wallbox está disponível em quatros variantes de modelos diferentes, para que possa ser encontrado o carregador adequado para cada requisito e cada ambiente de instalação:

ION Basic: com interruptor de pressão, sem proteção contra sobretensões
ION Key: com chave, sem proteção contra sobretensões
ION Basic Protect: com interruptor de pressão e proteção contra sobretensões
ION Key Protect: com chave e proteção contra sobretensões

O seu ION Wallbox está apenas a um clique de distância. Apresentamos-lhe mais detalhadamente das variantes Protect, que só estão disponíveis na OBO:

A proteção contra sobretensões já está integrada aqui: a versão Wallbox ION Protect

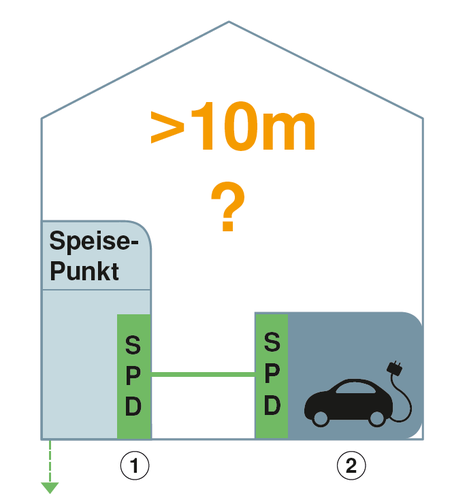

A norma VDE 0100-443 exige a presença de proteção contra sobretensões. Se não houver nenhuma proteção no edifício, pelo menos um descarregador tipo 2 deve ser instalado no ponto de alimentação do sistema, aquando da instalação de um novo circuito para um dispositivo de carregamento. Para comprimentos de cabos superiores a dez metros, recomenda-se uma proteção adicional contra sobretensões no dispositivo de carregamento para proteger este e o veículo elétrico. A proteção contra sobretensões também se aplica à ligação do cabo de dados entre o Wallbox e, por exemplo, o sistema fotovoltaico e entre o Wallbox e o veículo elétrico.

Com o ION Wallbox, pode facilmente cumprir todos estes requisitos: pois a versão Wallbox ION Protect já tem incorporada a proteção normativa completa contra sobretensões. Só disponível na OBO:

Para a proteção da alimentação de corrente: descarregador de sobretensões módulo compacto tipo 2+3

Proteção contra sobretensões em unidades de sub-distribuição de acordo com a VDE 0100-443 (IEC 60364-4-44)
Capacidade de descarga até 60 kA (8/20) total
Solução 3+1 integrada para sistemas de rede TN e TT em módulos de 45 mm de largura
Tecnologia de varistores de elevada performance
Incluindo dispositivo de corte térmico e dinâmico e indicador visual de funções

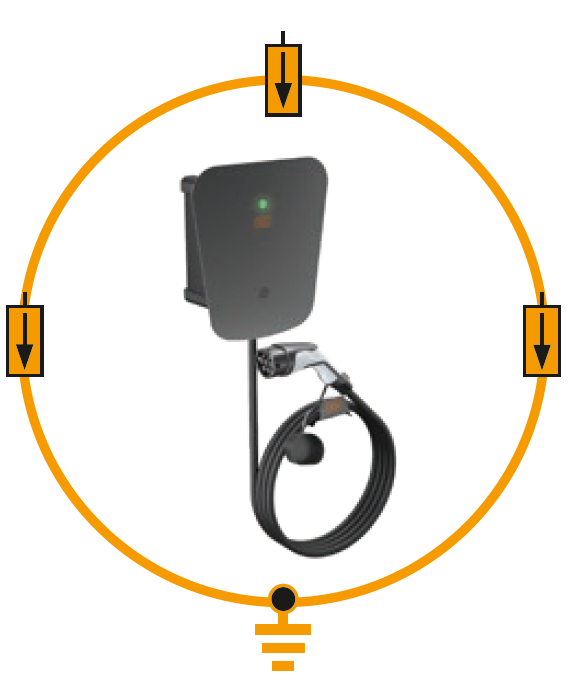

Proteção da via RS-485

Existem duas opções diferentes para proteger a via RS-485 entre o controlador externo e o Wallbox (Modbus RTU):

Para proteção da via RS-485 entre o controlador externo e o Wallbox (Modbus RTU)

Dispositivo de proteção em série,
2 polos, versão de 12 V
Proteção contra sobretensões com função de teste, versão de 12 V

Corrente de carga nominal 10 A
Dispositivo de proteção para sistemas multifilares
Aterramento blindado direto e sem parafusos
Bornes de ligação
Largura reduzida de apenas 8,7 mm
Circuito de proteção testável com Life Control
Largura de banda elevada até 100 MHz

Dispositivo de proteção em série,
2 polos, versão de 5 V
Proteção contra sobretensões com função de teste, versão de 5 V

Corrente de carga nominal 0,58 A
Dispositivo de proteção para sistemas multifilares
Aterramento blindado direto e sem parafusos
Bornes de ligação
Largura reduzida de apenas 8,7 mm
Circuito de proteção testável com Life Control
Área de frequência elevada de 0-100 MHz

Vista geral do modelo e equipamento

	Componente	6570020	6570022	6570024	6570026
		ION Wallbox Basic	ION Wallbox Key	ION Wallbox Basic Protect	ION Wallbox Key Protect
1	Painel frontal
2	LED de estado do Wallbox
3	Proteção contra sobretensões LED de estado	X	X
4	Interruptor de ligar/desligar sem autorização		X		X
4	Interruptor LIGAR/DESLIGAR com autorização (chave)	X		X
5	Ficha de carregamento tipo 2
6	Suporte de parede para cabo de carregamento
7	Cabo de carregamento de 5 m
8	Entrada de cabo para alimentação
9	Placa de identificação do ION Wallbox com código QR
10	Controlador de carregamento Modo 3
11	Fusível 1 A 250VAC 5x20
12	Proteção contra sobretensões Tecnologia V10 Compact	X	X
13	Proteção de instalação
14	Monitorização da corrente residual DC
15	Bornes de ligação
16	Proteção contra sobretensões Conetores de dados MDP 5 V	X	X
17	Proteção contra sobretensões Conetores de dados MDP 12 V	X	X

Mais ligação ao futuro

A OBO oferece outras soluções para o carregamento otimizado por energia fotovoltaica com o ION Wallbox. Isto inclui outras soluções de proteção contra sobretensões na distribuição de baixa tensão, bem como soluções para a colocação de cabos e linhas à prova de fogo ou uma seleção abrangente de sistemas de caminhos de cabos, para a colocação de cabos em garagens subterrâneas, entre outros locais.

Vídeo de instalação do ION Wallbox

Informações adicionais

Veja o nosso vídeo de instalação do ION Wallbox ou descarregue aqui o nosso folheto, que lhe fornece a si ou aos seus clientes um resumo compacto de todas as informações sobre o ION Wallbox.
