Unidade de canais para GES9, altura 100-150 mm 2400 | 600 | 100 | 150 | 6

Unidade de canais para GES9, altura 100-150 mm

Ref. 7424744 | EAN 4012195244950

Ref. / Tipo

Comprimento	2400 mm

Largura

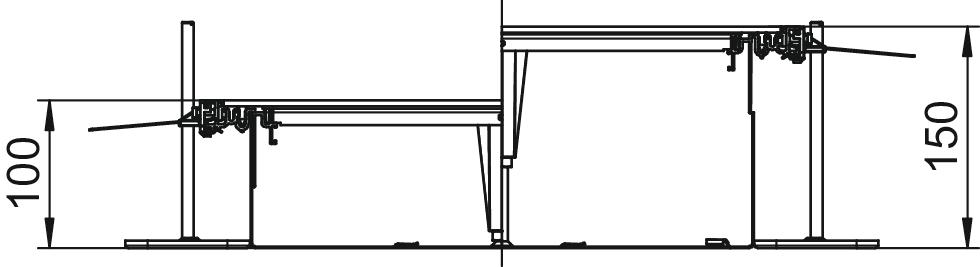

Altura da calha mín.	100 mm

Altura da calha máx.	150 mm

Coberturas

Descrição do produto

Descrição do produto

Calha para a condução de cabos, com 3 ou 6 tampas, com abertura na tampa para a instalação de uma tampa de encastramento do tipo GES9, constituída por base e laterais em chapa, perfis de instalação do pavimento 4 mm e tampa de obra é fornecida. Base inferior do pavimento com entalhes para a montagem por encaixe dos separadores. O material fornecido inclui 6 esquadros de fixação com nivelamento de altura, 6 escoras estabilizadoras 3 tampas (em calhas com largura de 400) ou 6 tampas (em calhas com largura de 500 e 600). Calha fornecida com a tampa da calha aparafusada.

Dados técnicos

Dados técnicos

Abertura	para unidade de montagem de aparelhos
Abertura	quadrada
Abertura para instalação de Telitank no chão	não
Altura da calha máx.	150 mm
Altura da calha mín.	100 mm
Altura mínima do pavimento	100
Amplitude de nivelamento máx.	150 mm
Amplitude de nivelamento mín.	100 mm
Apropriado para junta de dilatação	não
Coberturas	6
Com abertura de ligação	sim
Com ligação equipotencial	não
Com saliência	sim
Com separador	não
Dimensão	2400x600x100

Espessura do material da tampa	4
Fixação da tampa encaixável	não
Fixação do separador	encaixar
Material	Aço
Número de aparelhagens previstas	6
Número de divisórias possíveis	2
Número de vias	3 St.
Placa de fundo	sim
Possibilidade de montagem de vedante	sim
Separável	sim
Superfície	galvanizado pelo método Sendzimir
Tamanho nominal para unidades de montagem de aparelhos	9
Tampa amovível	sim
Tampa para abertura de montagem	sim

Dimensões

Comprimento	2400 mm

Largura	600 mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura da calha mín.	Altura da calha máx.	Coberturas	Ref.	Quantidade	Qte. minima fornec.
OKA-W40010050D9	2400 mm	400 mm	100 mm	150 mm	3	7424740	m	2,4 m
OKA-W50010050D9	2400 mm	500 mm	100 mm	150 mm	6	7424742	m	2,4 m
OKA-W60010050D9	2400 mm	600 mm	100 mm	150 mm	6	7424744	m	2,4 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Kit de montagem para T e cruzeta	OKA FB2 TX	7424821	Unidade	1 Unidade
Borne de terra	8AWR	6288704	Unidade	10 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador, altura de calha 100 mm	OKA2 TW 100	7401960	m	2,4 m
Separador, altura de calha 40 mm	OKA2 TW 40	7401988	m	2,4 m
Separador, altura de calha 50 mm	OKA2 TW 50	7401992	m	2,4 m
Separador, altura de calha 60 mm	OKA2 TW 60	7401996	m	2,4 m
Separador, altura de calha 70 mm	OKA2 TW 70	7402000	m	2,4 m
Separador, altura de calha 80 mm	OKA2 TW 80	7402004	m	2,4 m
Separador, altura de calha 90 mm	OKA2 TW 90	7402008	m	2,4 m
