União reta G
Ref. 6016596 | EAN 4012196520510
- Descrição do produto
-
Descrição do produto
União reta para caminhos de cabos em varão eletrosoldado em versão aparafusada.
Figura: posicionamento e número de uniões para caminho de cabos em varão.
50-150mm = 2 unidades
200-300mm = 3 unidades
400-450mm = 4 unidades
500-600mm = 5 unidades
-
- Dados técnicos
-
Dados técnicos

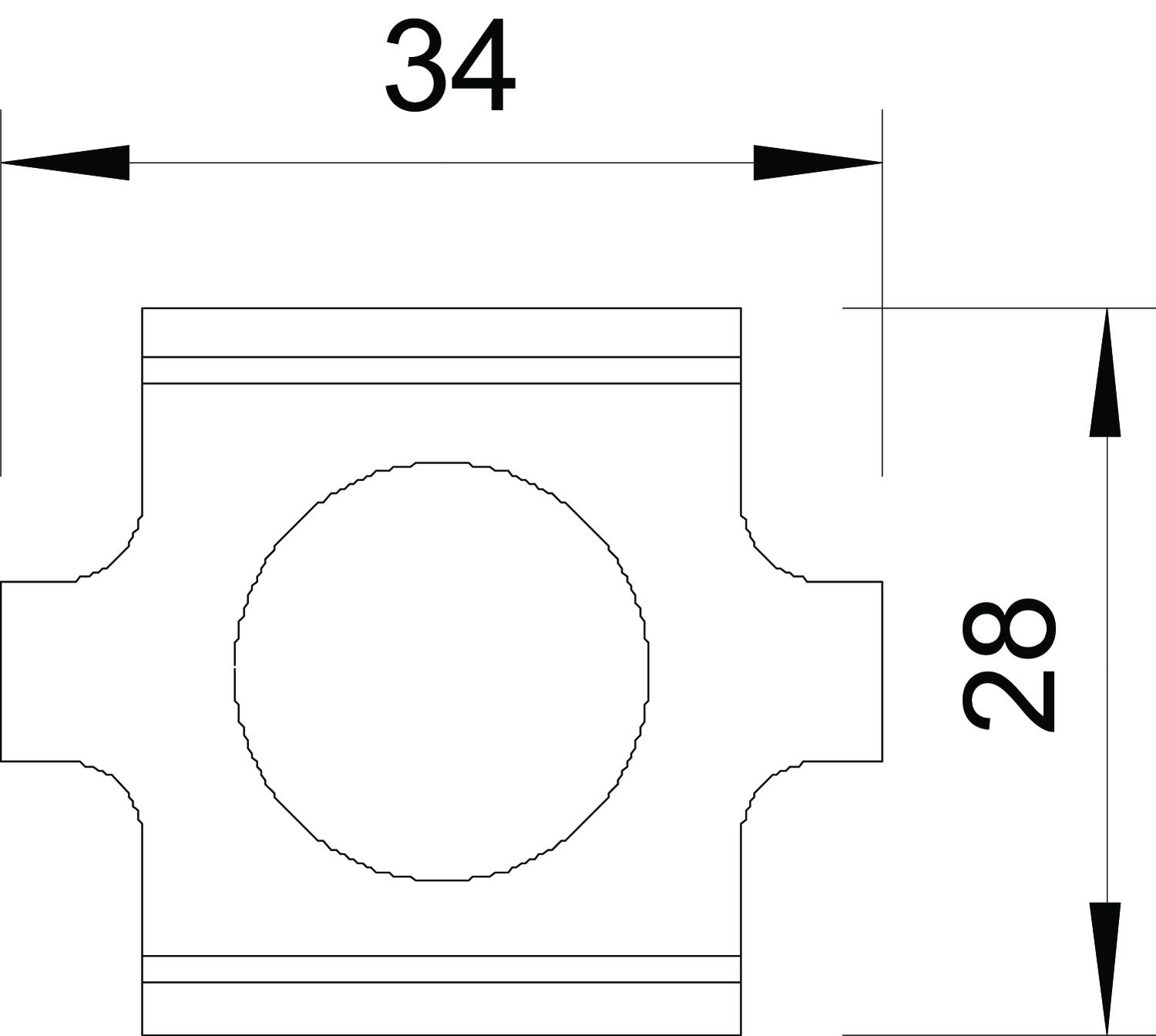

Aço inoxidável, decapado não Adequado para arame de caminhos de cabos em varão máx. 4,9 mm Adequado para arame de caminhos de cabos em varão mín. 3,9 mm Apropriada para caminho de cabos em chapa não Apropriada para caminho de cabos em varão sim Apropriada para caminho de cabos tipo escada não Dimensão 34 x 27,5 Funktionsgaranti não Material Aço Superfície eletrogalvanizado Tipo de ligação Ligador de rosca União articulada horizontal não União articulada vertical não Versão União reta Dimensões
Altura 0,94 in Altura 24 mm Comprimento 34 mm Largura 29 mm Largura 1,14 in - Todos os tipos
- Downloads
-
Ficha técnica GSV 34 G / 6016596 , 0.21MB , pdfDeclaração de conformidade GSV 34 G / 6016596 , 0.16MB , pdfDeclaração de Conformidade do Reino Unido GSV 34 G / 6016596 , 0.14MB , pdfREACH Declaração de conformidade GSV 34 G / 6016596 , 0.12MB , pdfRoHS Declaração de conformidade GSV 34 G / 6016596 , 0.13MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos em varão , 9.52MB , pdf
