União reta G
Ref. 6016572 | EAN 4012196593866
- Descrição do produto
-
Descrição do produto

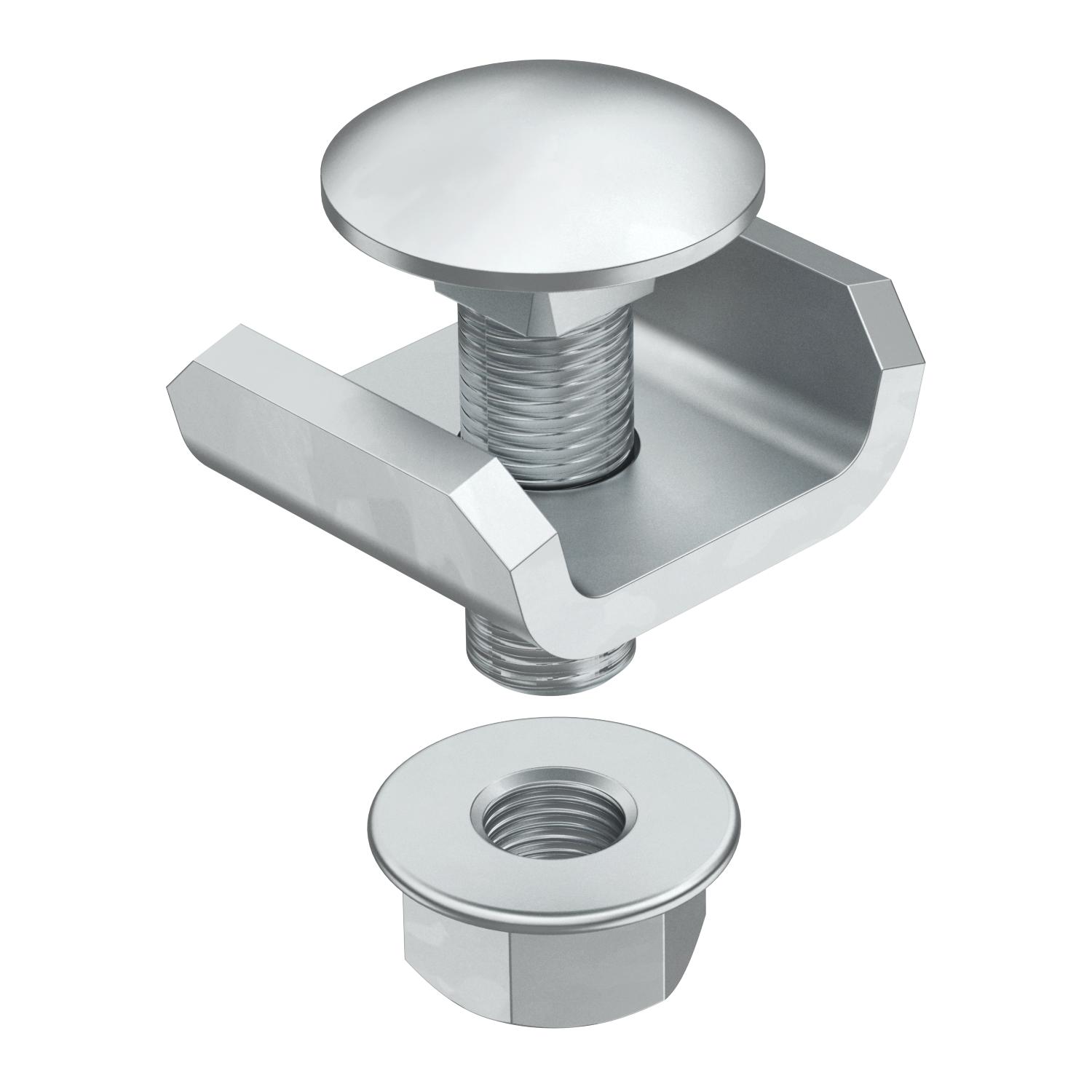

União para caminho de cabos em varão do tipo SGR.
Figura: posicionamento e número de uniões para caminho de cabos em varão.
50-150mm = 2 unidades
200-300mm = 3 unidades
400-450mm = 4 unidades
500-600mm = 5 unidades
-
- Dados técnicos
-
Dados técnicos

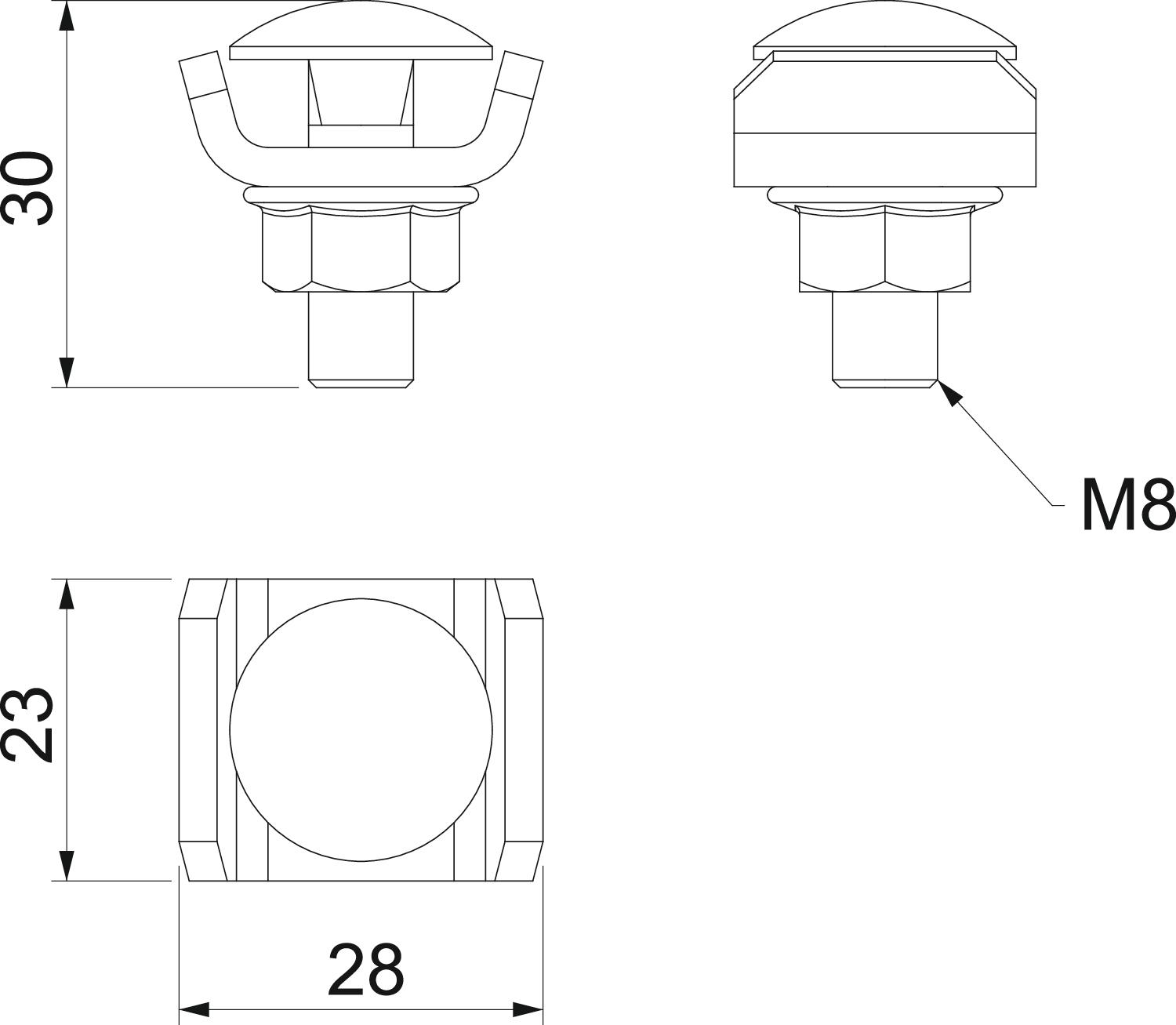

Aço inoxidável, decapado sim Adequado para arame de caminhos de cabos em varão mín. 6 mm Altura 1,18 in Altura 30 mm Apropriada para caminho de cabos em chapa não Apropriada para caminho de cabos em varão sim Apropriada para caminho de cabos tipo escada não Comprimento 24 mm Cor zinco Dimensão 24 x 28 Dimensão 24x28x30 Funktionsgaranti não Largura 28 mm Largura 1,1 in Material Aço Superfície eletrogalvanizado Tipo de ligação Ligador de rosca União articulada horizontal não União articulada vertical não - Todos os tipos
