União reta FT
Ref. 6016634 | EAN 4012196013159
- Descrição do produto
-
Descrição do produto

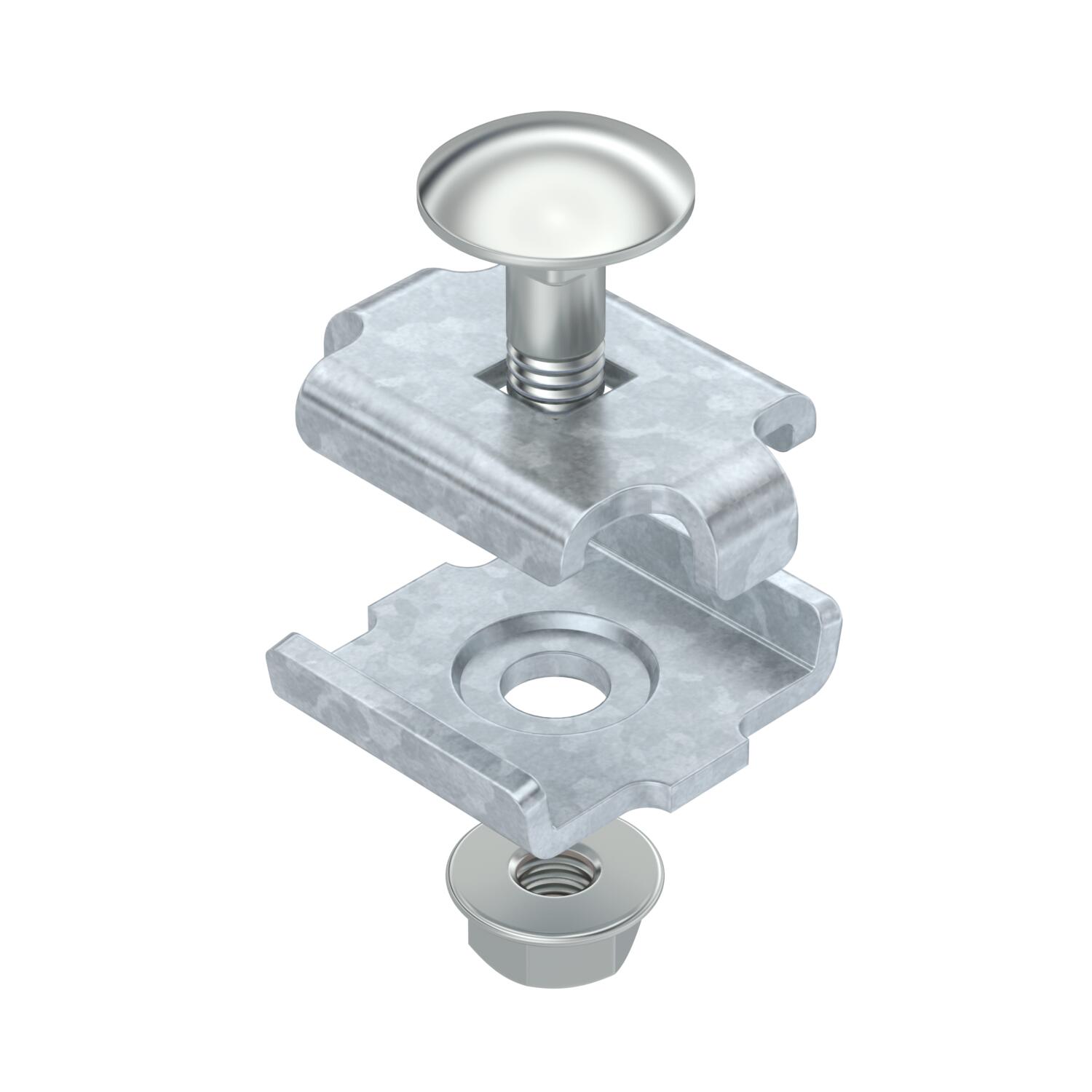

União para caminhos de cabos em varão, versão aparafusada.
Figura: posicionamento e número de uniões para caminho de cabos em varão.
50-150 mm = 2 peças
200-300 mm = 3 peças
400-450 mm = 4 peças
500-600 mm = 5 peças
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Adequado para arame de caminhos de cabos em varão máx. 4,9 mm Adequado para arame de caminhos de cabos em varão mín. 3,9 mm Apropriada para caminho de cabos em chapa não Apropriada para caminho de cabos em varão sim Apropriada para caminho de cabos tipo escada não Dimensão 34 x 27,5 Funktionsgaranti não Material Aço Superfície Galvanizado por imersão a quente após maquinação Tipo de ligação Ligador de rosca União articulada horizontal não União articulada vertical não Versão União reta Dimensões
Altura 24 mm Altura 0,94 in Comprimento 34 mm Largura 1,14 in Largura 29 mm - Todos os tipos
