União reta A2
Ref. 6016574 | EAN 4012196593880
- Descrição do produto
-
Descrição do produto

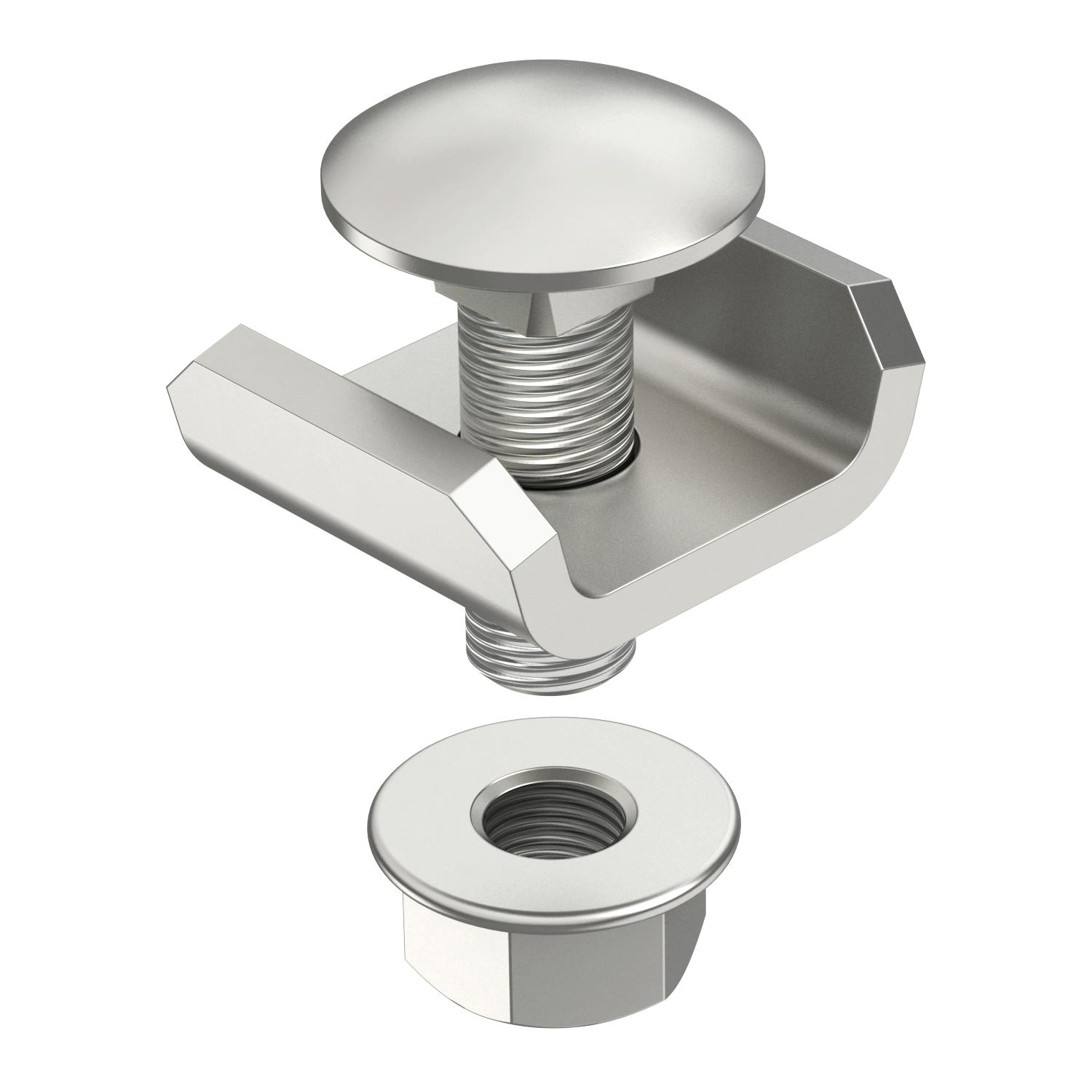

União para caminho de cabos em varão do tipo SGR.
Figura: posicionamento e número de uniões para caminho de cabos em varão.
50-150mm = 2 unidades
200-300mm = 3 unidades
400-450mm = 4 unidades
500-600mm = 5 unidades
-
- Dados técnicos
-
Dados técnicos

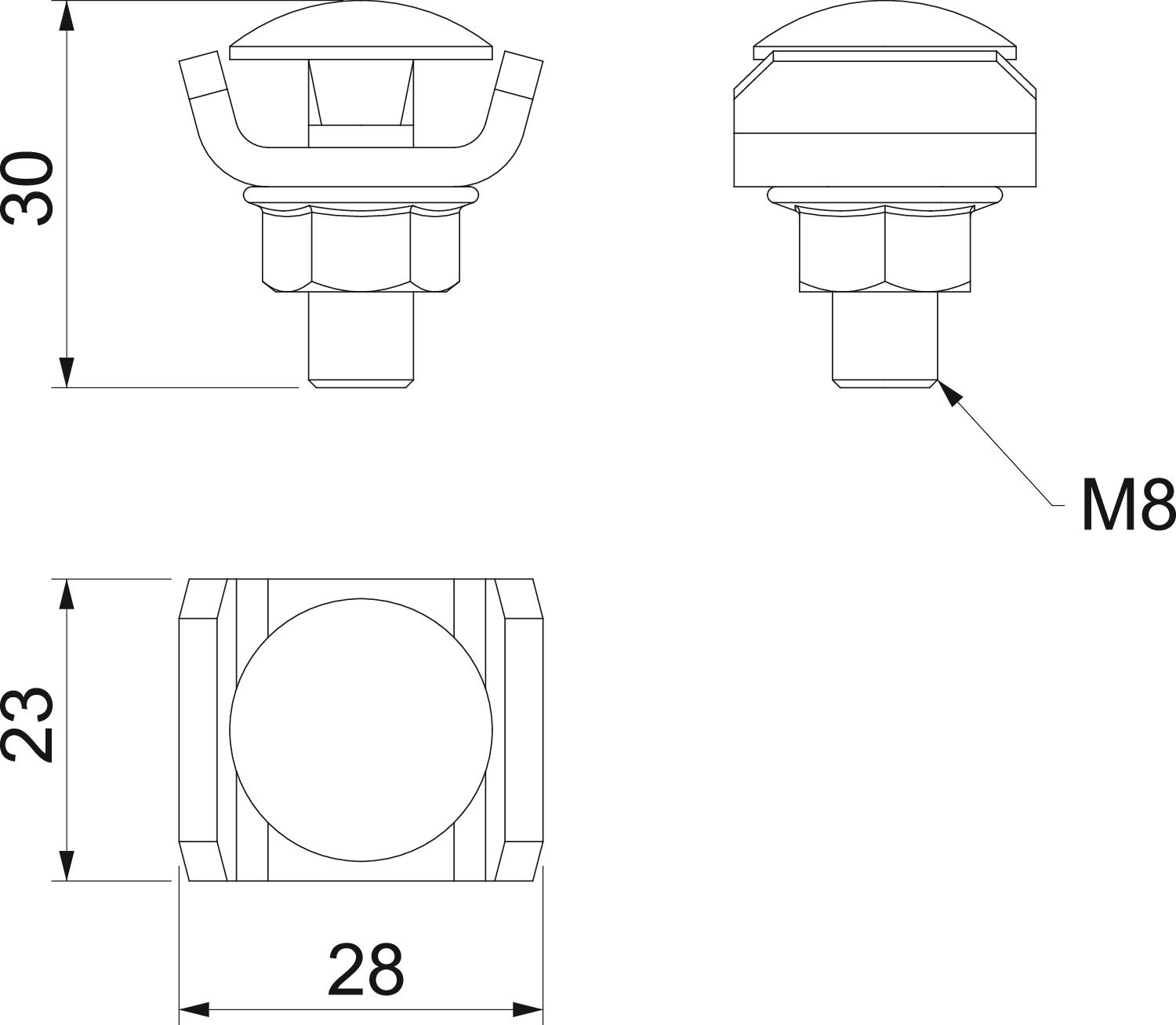

Aço inoxidável, decapado sim Adequado para arame de caminhos de cabos em varão mín. 6 mm Altura 30 mm Altura 1,18 in Apropriada para caminho de cabos em chapa não Apropriada para caminho de cabos em varão sim Apropriada para caminho de cabos tipo escada não Comprimento 24 mm Cor aço inoxidável Dimensão 24x28x30 Dimensão 24 x 28 Funktionsgaranti não Largura 1,1 in Largura 28 mm Material Aço inoxidável, livre de ferrugem 1.4301 Superfície brilhante, pós-tratamento Tipo de ligação Ligador de rosca União articulada horizontal não União articulada vertical não - Todos os tipos
