União para varão roscado G 30 | 17 | M10

morepic-1

morepic-2

União para varão roscado G

Ref. 6410103 | EAN 4012196202270

Ref. / Tipo

Comprimento

Largura da chave

Rosca

Descrição do produto

Descrição do produto

União para varão roscado com rosca interna contínua.

Dados técnicos

Dimensões

Comprimento	30 mm
Dimensão	M10x30mm
Forma	sextavado (hexagonal)
Hexagonal	sim
Largura da chave	17
Material	Aço

Medida 1 métrica	10
Medida 2 métrica	10
Medida L	30 mm
Rosca	M10
Rosca contínua	sim
Superfície	eletrogalvanizado

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura da chave	Rosca	Ref.	Quantidade	Qte. minima fornec.
CSTR M8 G	24 mm	13	M8	6410081	Unidade	50 Unidade
CSTR M10 G	30 mm	17	M10	6410103	Unidade	50 Unidade
CSTR M12 G	40 mm	19	M12	6410111	Unidade	25 Unidade

Downloads

Ficha técnica CSTR M10 G / 6410103 , 0.15MB , pdf

Notas explicativas Proteção contra incêndios na Eletrotécnica – um guia para uma instalação em edifícios segura contra incêndio , 2.10MB , pdf

Brochura Zwischendeckeninstallationen , 2.70MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaração de conformidade Declaração de conformidade ,

Download

Declaração de conformidade Declaração de conformidade ,

Download

REACH Declaração de conformidade CSTR M10 G / 6410103 , 0.12MB , pdf

Download

RoHS Declaração de conformidade CSTR M10 G / 6410103 , 0.12MB , pdf

Download

Gráfico do produto CSTR M10 G / 6410103, 25.56 kB, jpg

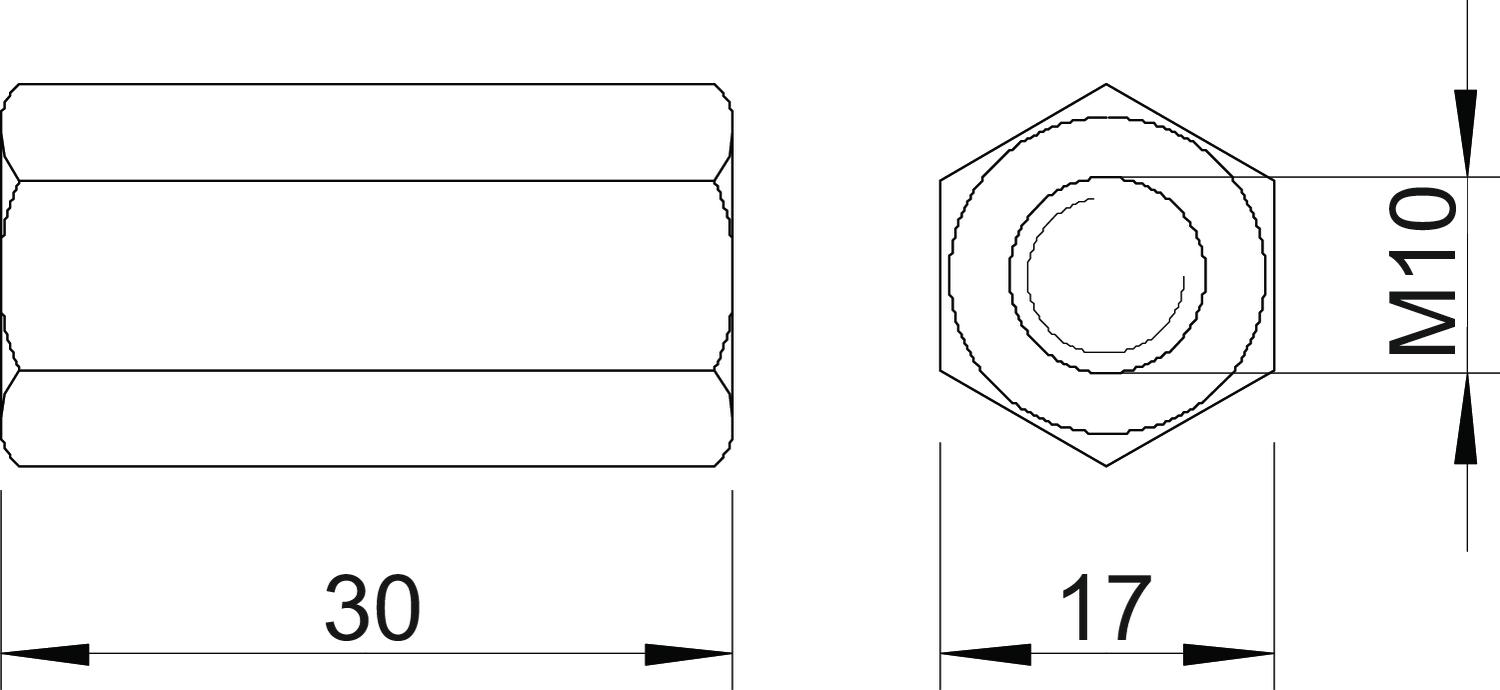

Desenho cotado CSTR M10 G / 6410103, 44.73 kB, jpg

CSTR M10 G / 6410103

6410103_KSTP1.stp, 17.46 kB
