União multifuncional FT

Ref. 6225770 | EAN 4012196443390

110 mm
1,5 mm
Aço
Galvanizado por imersão a quente após maquinação
Descrição do produto
Descrição do produto
União multifuncional para a ligação de caminhos de cabos tipo escada com uma altura lateral de 110 mm. É possível criar reduções simétricas e assimétricas, ângulos contínuos de 0 a 60º e derivações.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • UKCA declaration of conformity
  • Caminho de cabos tipo escada, 110 mm de altura lateral
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Altura 110 mm
Apropriada para altura do sistema de caminho de cabos 110 mm
Apropriada para caminho de cabos em chapa não
Apropriada para caminho de cabos em varão não
Apropriada para caminho de cabos tipo escada sim
Apropriada para largura do sistema de caminho de cabos máx. 200 mm
Apropriada para largura do sistema de caminho de cabos mín. 200 mm

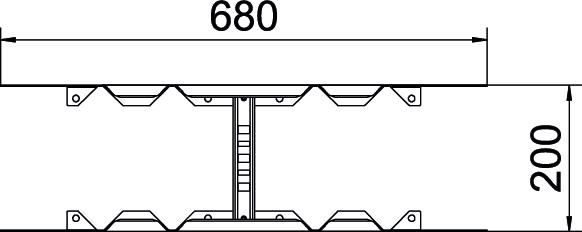

Comprimento 680 mm
Cor zinco
Dimensão 110x200
Espessura das chapas 1,5 mm
Funktionsgaranti não
Largura 200 mm
Material Aço
Medida B 200 mm
Superfície Galvanizado por imersão a quente após maquinação
Tipo de ligação Ligador de rosca
União articulada horizontal não
União articulada vertical não
Versão Uniões retas e curvas
Todos os tipos

Todos os tipos

Tipo Largura Altura Medida B Espessura das chapas Material Superfície Ref. Quantidade Qte. minima fornec.
LMFV 1120 FT 200 mm 110 mm 200 mm 1,5 mm Aço Galvanizado por imersão a quente após maquinação 6225770
1 Unidade
LMFV 1130 FT 300 mm 110 mm 300 mm 1,5 mm Aço Galvanizado por imersão a quente após maquinação 6225772
1 Unidade
LMFV 1140 FT 400 mm 110 mm 400 mm 1,5 mm Aço Galvanizado por imersão a quente após maquinação 6225774
1 Unidade
LMFV 1145 FT 450 mm 110 mm 450 mm 1,5 mm Aço Galvanizado por imersão a quente após maquinação 6225776
1 Unidade
LMFV 1150 FT 500 mm 110 mm 500 mm 1,5 mm Aço Galvanizado por imersão a quente após maquinação 6225778
1 Unidade
LMFV 1160 FT 600 mm 110 mm 600 mm 1,5 mm Aço Galvanizado por imersão a quente após maquinação 6225780
1 Unidade
