- Descrição do produto
-
Descrição do produto

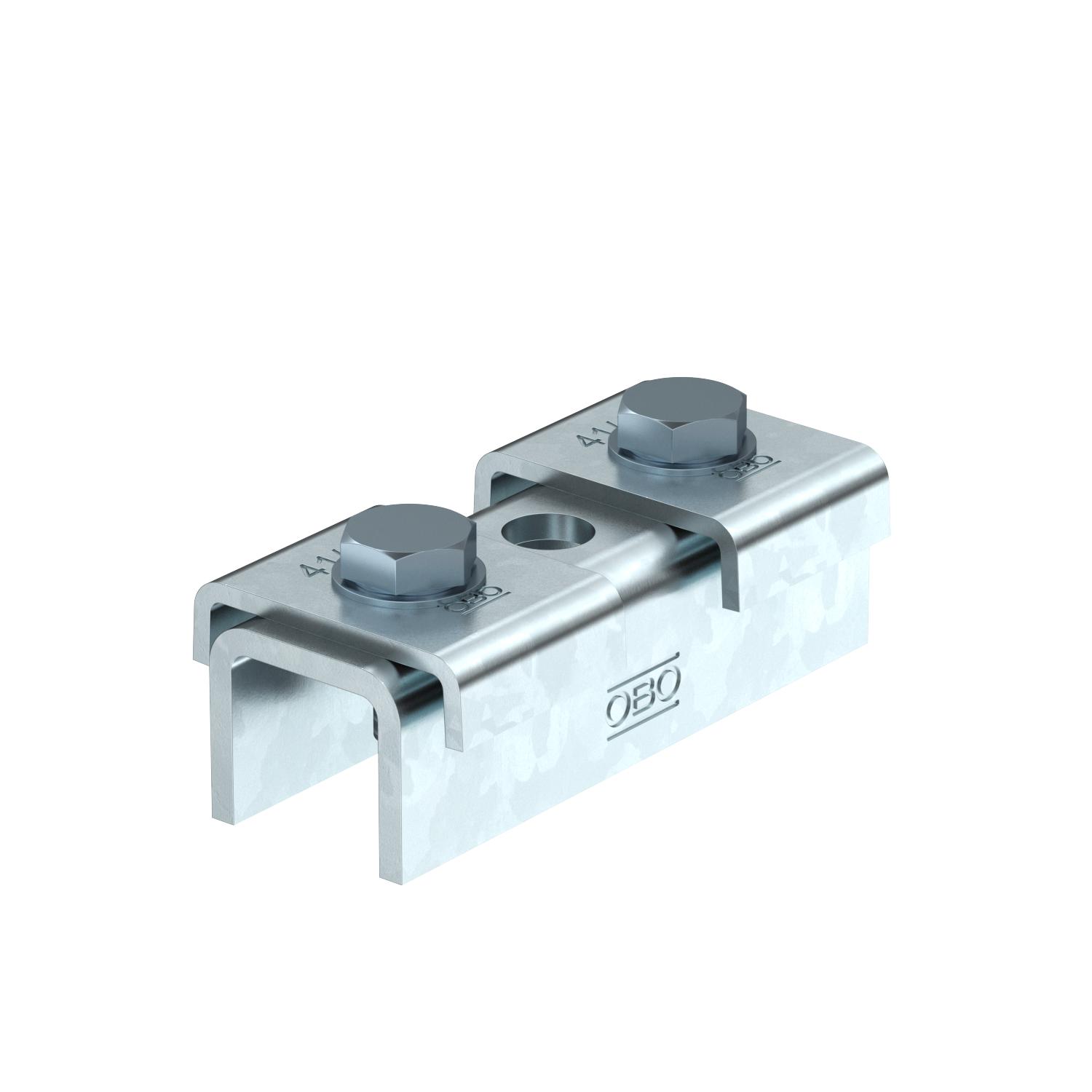

A união de perfis serve de extensão do perfil de montagem MS4141. Esta ligação pode ser efetuada de forma simples e segura no estaleiro ou pré-montada na oficina.
É garantida a não existência de pontos frágeis na área do acoplamento dos perfis. Aqui são aplicáveis os valores regulares dos perfis de montagem.
Volume de fornecimento:
Placa de retenção tipo 4141 e respetivos parafusos sextavados fornecidos soltos.
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Adequado para formas do perfil Perfil U Com acessórios de parafusos sim Dimensão 100x4mm Dimensão do furo 12 mm Distância cêntrica entre os furos 60 mm Espessura do material 4 mm Forma do perfil Perfil C Largura de rasgo 22 mm Material Aço Superfície Galvanizado por imersão a quente após maquinação Tipo de perfuração Parte traseira perfurada Valor estático A 2,97 cm² Valor estático ly 6,05 cm Valor estático lz 9,01 cm Valor estático Wy 2,91 cm² Valor estático Wz 4,4 cm² Versão perfurado Dimensões

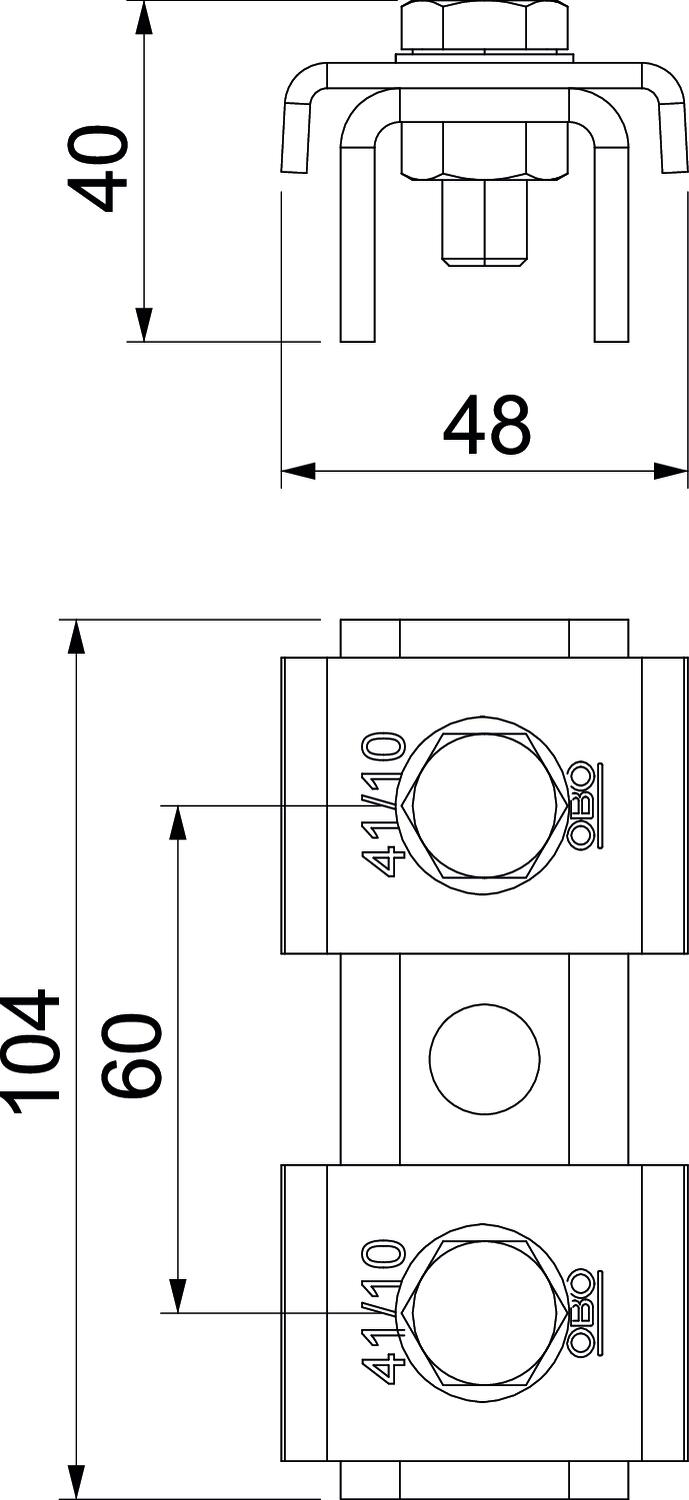

Altura 39,4 mm Comprimento 100 mm Largura 47 mm - Todos os tipos
