União de alumínio, com rosca 22,5 | 20 | M20x1,5
morepic-1 morepic-2 video-1

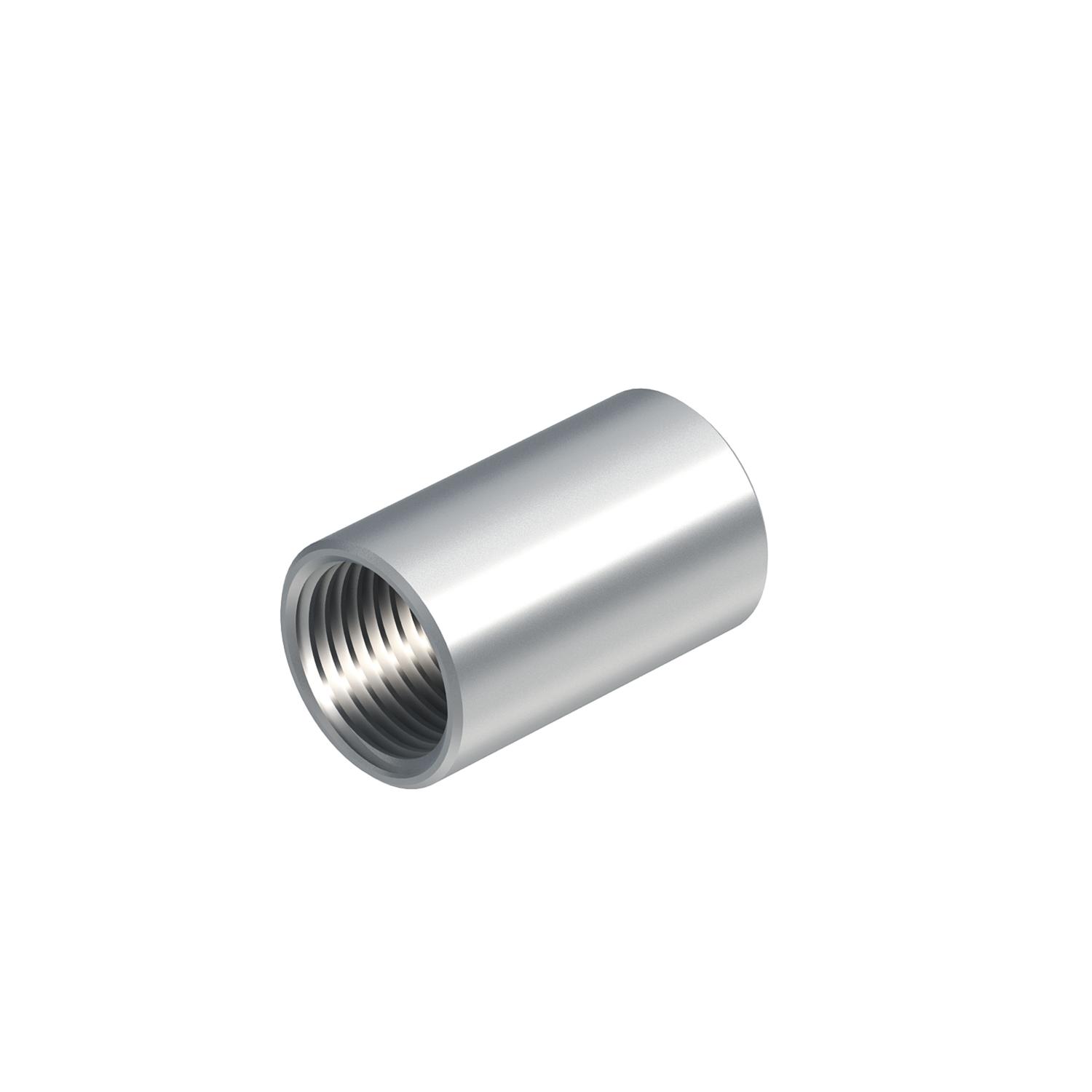

União de alumínio, com rosca

Ref. 2046053 | EAN 4012195926269

Descrição do produto

Descrição do produto

Acessório: união de tubo roscada conforme a DIN EN 60423 para as ligações entre tubos de instalação elétrica e ângulos de 90°.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Rosca métrica
Dados técnicos

Dados técnicos

Com escotilha de inspeção e tampa não
Comprimento 35 mm
Dimensão M20x1,5
Duas peças não
Gama de temperaturas de aplicação máx. 250 °C
Gama de temperaturas de aplicação mín. -45 °C
Livre de halogéneos não
Material Alumínio

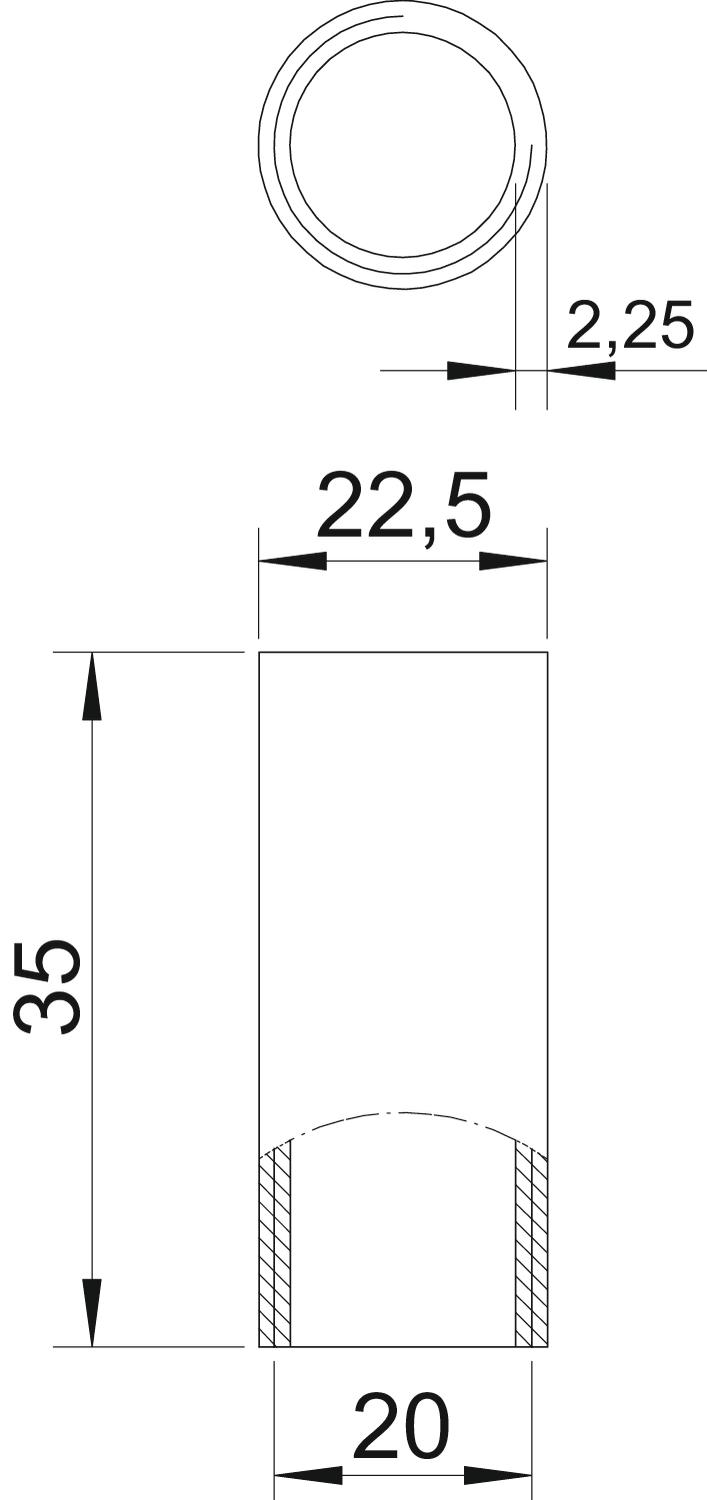

Medida d 20 mm
Medida D 22,5 mm
Medida L 35 mm
Medida M (mm) M20
Medida t 2,25 mm
para diâmetro de tubo 20 mm
Rosca M20x1,5
Superfície escovada não
Superfície polida não
Tamanho 20
Versão Rosca
Todos os tipos

Todos os tipos

Tipo Medida D Medida d Rosca Ref. Quantidade Qte. minima fornec.
SVM16W ALU 18,5 mm 16 mm M16x1,5 2046052
50 Unidade
SVM20W ALU 22,5 mm 20 mm M20x1,5 2046053
50 Unidade
SVM25W ALU 28 mm 25 mm M25x1,5 2046054
50 Unidade
SVM32W ALU 35 mm 32 mm M32x1,5 2046055
50 Unidade
SVM40W ALU 43,5 mm 40 mm M40x1,5 2046056
20 Unidade
SVM50W ALU 53,5 mm 50 mm M50x1,5 2046057
20 Unidade
SVM63W ALU 66,5 mm 63 mm M63x1,5 2046058
20 Unidade
