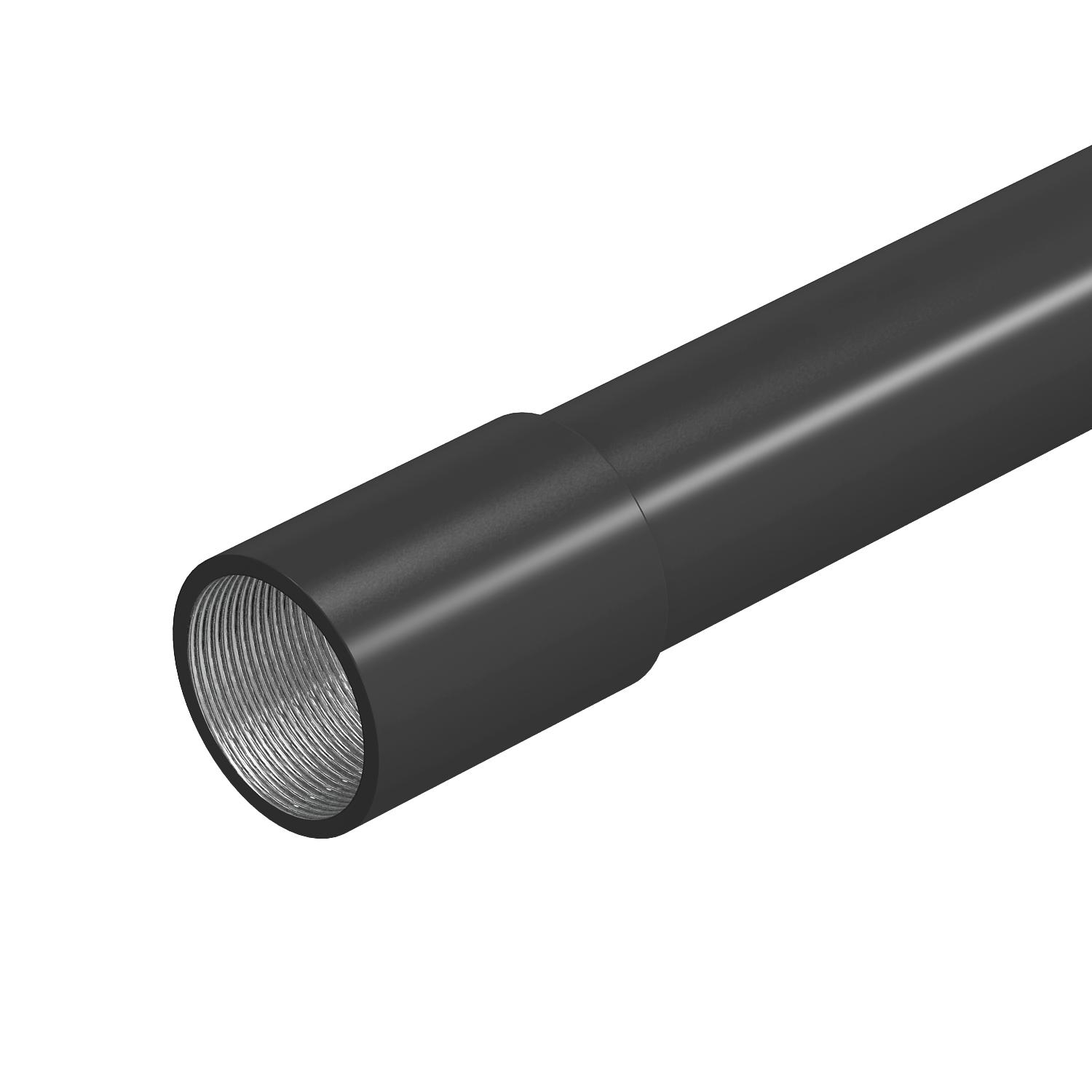

Tubo metálico pintado a preto, com rosca 63 | 3000 | 1,7 | M63x1,5

Tubo metálico pintado a preto, com rosca

Ref. 2046507 | EAN 4012195781141

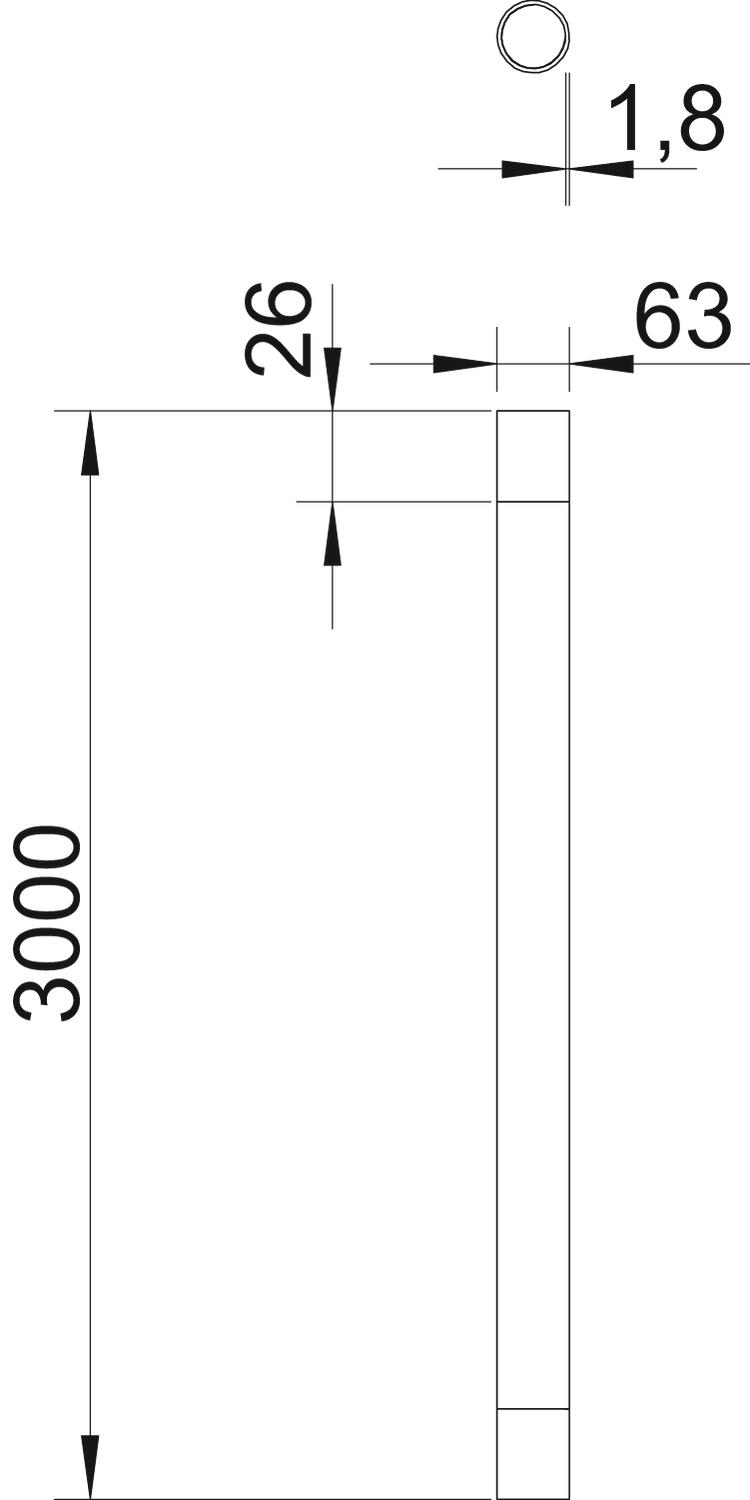

Ref. / Tipo

Medida D

Medida L	3000 mm

Medida t

Rosca

Descrição do produto

Descrição do produto

Tubo de instalação elétrica conforme EN 61386-1, com pontas roscadas conforme DIN EN 60423, para a proteção mecânica de cabos e condutores. Com parede interior sem rebarbas. Classe de proteção contra corrosão 2 (média). Cada tubo já inclui uma união instalada.

Dados técnicos

Dados técnicos

Código de classificação	55561
Com manga	sim
Comprimento	3000 mm
Cor	preto; RAL 9005
Diâmetro exterior	63 mm
Dimensão	M63, 3000mm
Encastramento	sim
Gama de temperaturas de aplicação máx.	250 °C
Gama de temperaturas de aplicação mín.	-45 °C
Instalação ao ar livre	não
Instalação de betão	sim
Instalação de máquinas e sistemas	sim
Instalação em paredes ocas	sim
Instalação no pavimento (betonilha)	sim
Instalação no pavimento – (betume, asfalto quente)	sim
Instalação no solo	não

Instalação sobre madeira	sim
Ligação 1 tubo de instalação	Manga
Ligação 2 tubo de instalação	Rosca externa (métrica)
Material	Aço
Medida D	63 mm
Medida l	25 mm
Medida L	3000 mm
Medida M (mm)	M63
Medida t	1,7 mm
Montagem saliente	sim
Rosca	M63x1,5
Superfície	PES50 - Poliéster/Epóxido
Superfície escovada	não
Superfície polida	não
Versão dos tubos	rígido com rosca

Todos os tipos

Todos os tipos

Tipo	Medida D	Medida L	Medida t	Rosca	Ref.	Quantidade	Qte. minima fornec.
SM16W SW	16 mm	3000 mm	1,3 mm	M16x1,5	2046500	m	30 m
SM20W SW	20 mm	3000 mm	1,5 mm	M20x1,5	2046501	m	30 m
SM25W SW	25 mm	3000 mm	1,5 mm	M25x1,5	2046502	m	30 m
SM32W SW	32 mm	3000 mm	1,5 mm	M32x1,5	2046503	m	21 m
SM40W SW	40 mm	3000 mm	1,5 mm	M40x1,5	2046505	m	15 m
SM50W SW	50 mm	3000 mm	1,5 mm	M50x1,5	2046506	m	15 m
SM63W SW	63 mm	3000 mm	1,7 mm	M63x1,5	2046507	m	9 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União metálica pintada a preto, com rosca	SVM63W SW	2046528	Unidade	5 Unidade

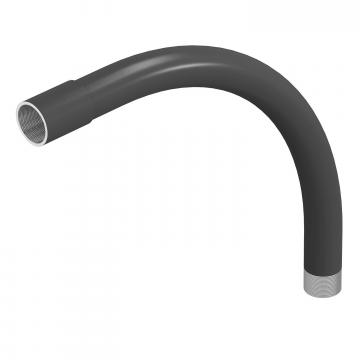

Ângulo metálico pintado a preto, com rosca	SBNM63 SW	2046799	Unidade	3 Unidade
