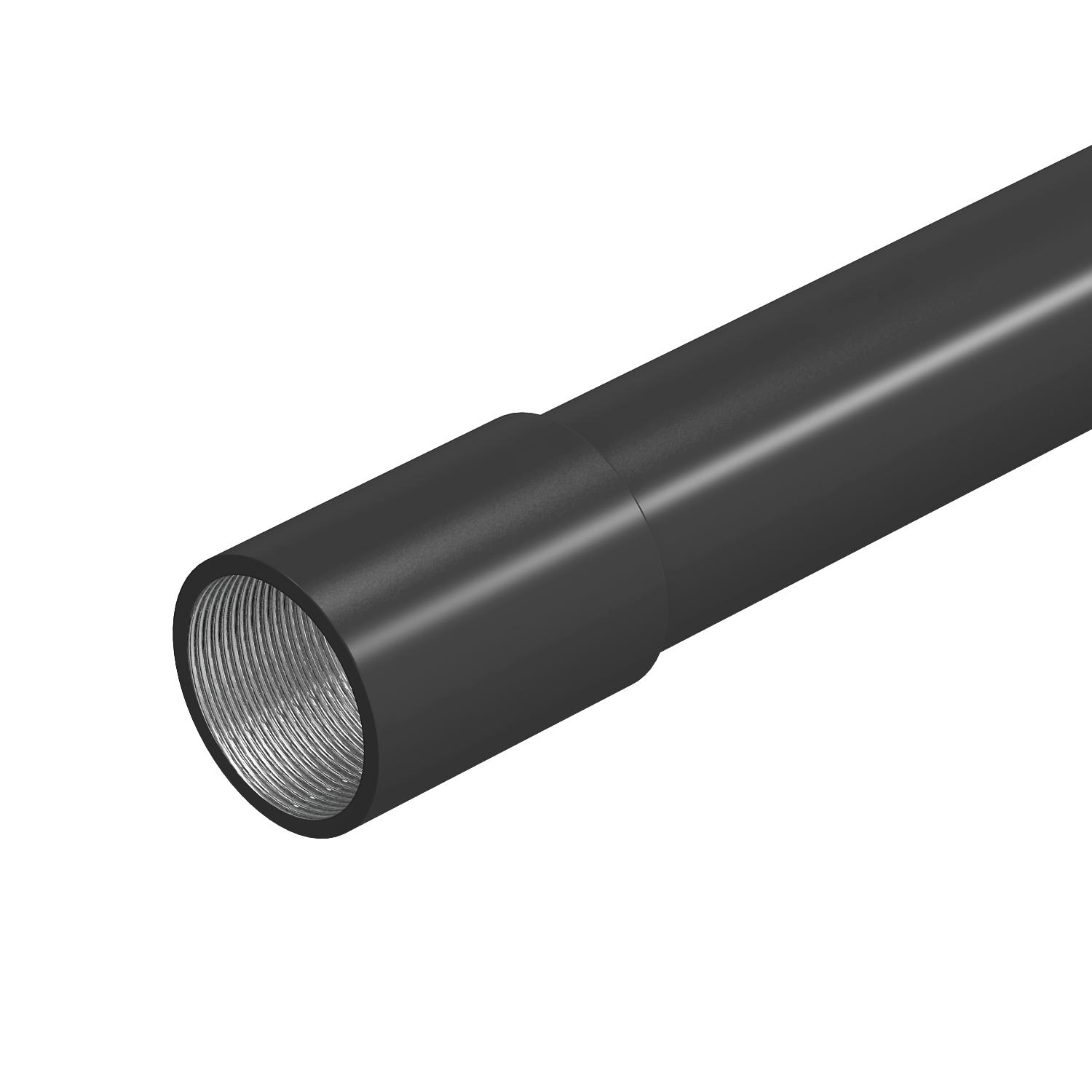

Tubo metálico pintado a preto, com rosca 16 | 3000 | 1,3 | M16x1,5

Tubo metálico pintado a preto, com rosca

Ref. 2046500 | EAN 4012195781028

Ref. / Tipo

Medida D

Medida L	3000 mm

Medida t

Rosca

Descrição do produto

Descrição do produto

Tubo de instalação elétrica conforme EN 61386-1, com pontas roscadas conforme DIN EN 60423, para a proteção mecânica de cabos e condutores. Com parede interior sem rebarbas. Classe de proteção contra corrosão 2 (média). Cada tubo já inclui uma união instalada.

Dados técnicos

Dados técnicos

Código de classificação	55561
Com manga	sim
Cor	preto; RAL 9005
Diâmetro exterior	16 mm
Dimensão	M16, 3000mm
Encastramento	sim
Gama de temperaturas de aplicação máx.	250 °C
Gama de temperaturas de aplicação mín.	-45 °C
Instalação ao ar livre	não
Instalação de betão	sim
Instalação de máquinas e sistemas	sim
Instalação em paredes ocas	sim
Instalação no pavimento (betonilha)	sim

Instalação no pavimento – (betume, asfalto quente)	sim
Instalação no solo	não
Instalação sobre madeira	sim
Ligação 1 tubo de instalação	Manga
Ligação 2 tubo de instalação	Rosca externa (métrica)
Material	Aço
Montagem saliente	sim
Rosca	M16x1,5
Superfície	PES50 - Poliéster/Epóxido
Superfície escovada	não
Superfície polida	não
Versão dos tubos	rígido com rosca

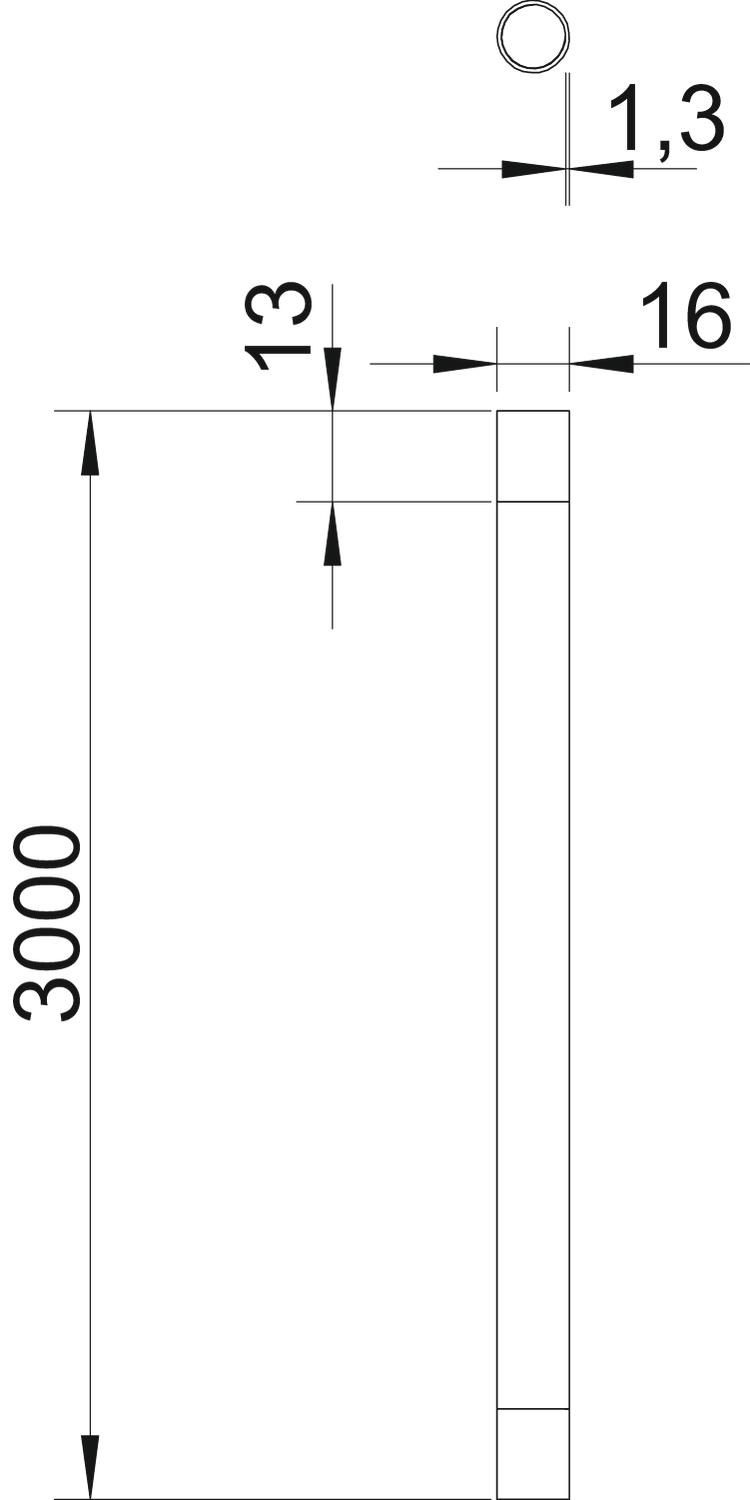

Dimensões

Comprimento	3000 mm
Medida D	16 mm
Medida L	3000 mm

Medida l	13 mm
Medida M (mm)	M16
Medida t	1,3 mm

Todos os tipos

Todos os tipos

Tipo	Medida D	Medida L	Medida t	Rosca	Ref.	Quantidade	Qte. minima fornec.
SM16W SW	16 mm	3000 mm	1,3 mm	M16x1,5	2046500	m	30 m
SM20W SW	20 mm	3000 mm	1,5 mm	M20x1,5	2046501	m	30 m
SM25W SW	25 mm	3000 mm	1,5 mm	M25x1,5	2046502	m	30 m
SM32W SW	32 mm	3000 mm	1,5 mm	M32x1,5	2046503	m	21 m
SM40W SW	40 mm	3000 mm	1,5 mm	M40x1,5	2046505	m	15 m
SM50W SW	50 mm	3000 mm	1,5 mm	M50x1,5	2046506	m	15 m
SM63W SW	63 mm	3000 mm	1,7 mm	M63x1,5	2046507	m	9 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

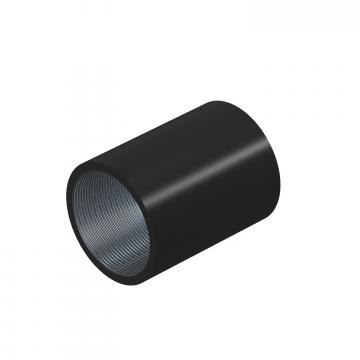

União metálica pintada a preto, com rosca	SVM16W SW	2046522	Unidade	25 Unidade

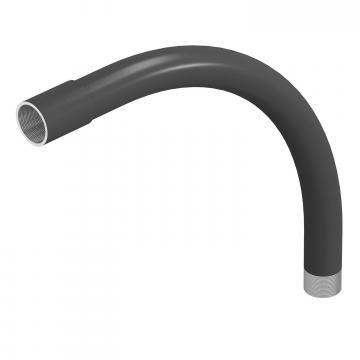

Ângulo metálico pintado a preto, com rosca	SBNM16 SW	2046793	Unidade	15 Unidade
