Tubo metálico galvanizado por imersão a quente após maquinação, com rosca 16 | 3000 | 1,3 | M16x1,5

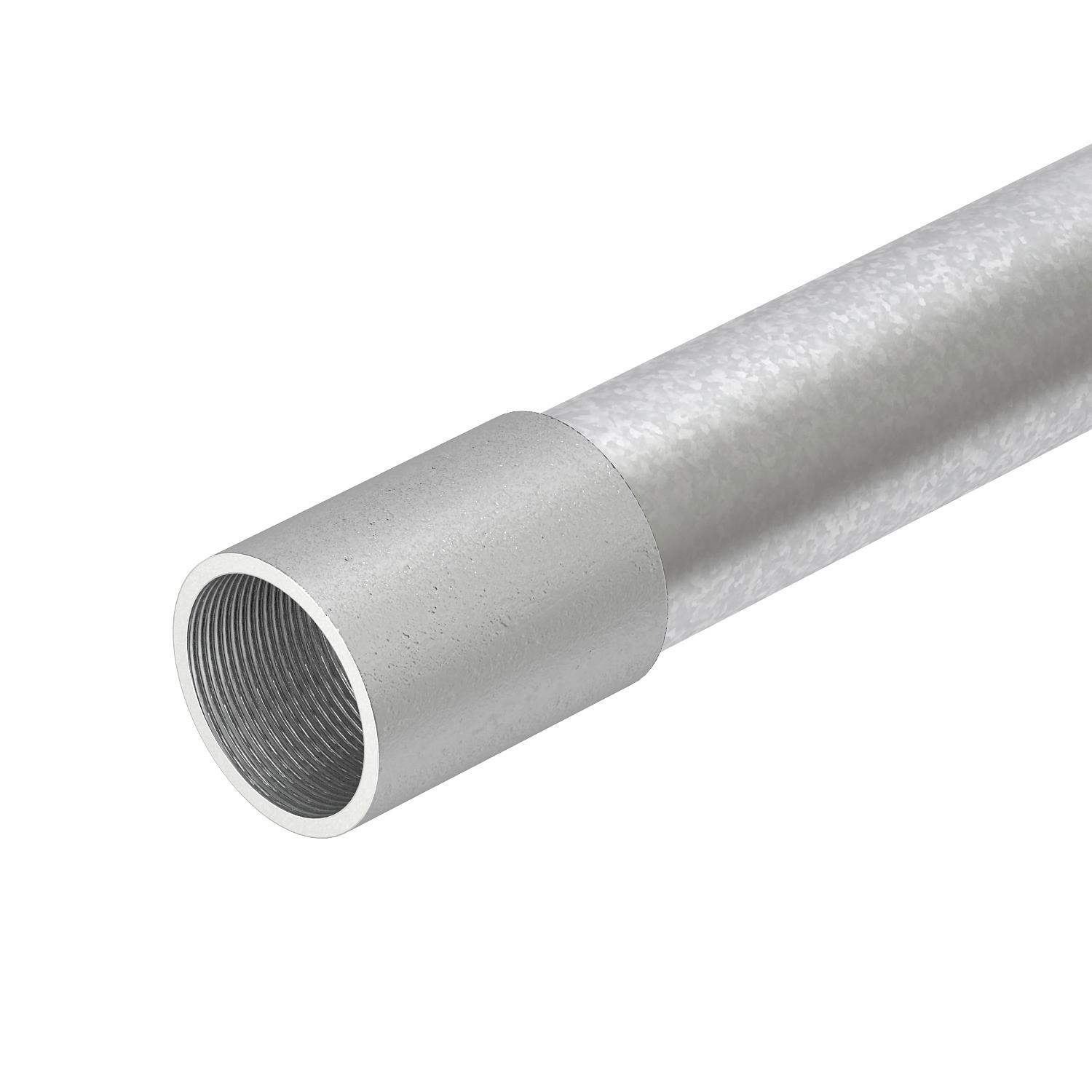

Tubo metálico galvanizado por imersão a quente após maquinação, com rosca

Ref. 2046533 | EAN 4012195781424

Ref. / Tipo

Medida D

Medida L	3000 mm

Medida t

Rosca

Descrição do produto

Descrição do produto

Tubo de instalação elétrica conforme EN 61386-1, com pontas roscadas conforme DIN EN 60423, para a proteção mecânica de cabos e condutores. Com parede interior sem rebarbas. Classe de proteção contra corrosão 4 (elevada). Cada tubo já inclui uma união instalada.

Dados técnicos

Dados técnicos

Código de classificação	55571
Com manga	sim
Diâmetro exterior	16 mm
Dimensão	M16, 3000mm
Encastramento	sim
Gama de temperaturas de aplicação máx.	400 °C
Gama de temperaturas de aplicação mín.	-45 °C
Instalação ao ar livre	sim
Instalação de betão	sim
Instalação de máquinas e sistemas	sim
Instalação em paredes ocas	sim
Instalação no pavimento (betonilha)	sim

Instalação no pavimento – (betume, asfalto quente)	sim
Instalação no solo	sim
Instalação sobre madeira	sim
Ligação 1 tubo de instalação	Manga
Ligação 2 tubo de instalação	Rosca externa (métrica)
Material	Aço
Montagem saliente	sim
Rosca	M16x1,5
Superfície	Galvanizado por imersão a quente após maquinação
Superfície escovada	não
Superfície polida	não
Versão dos tubos	rígido com rosca

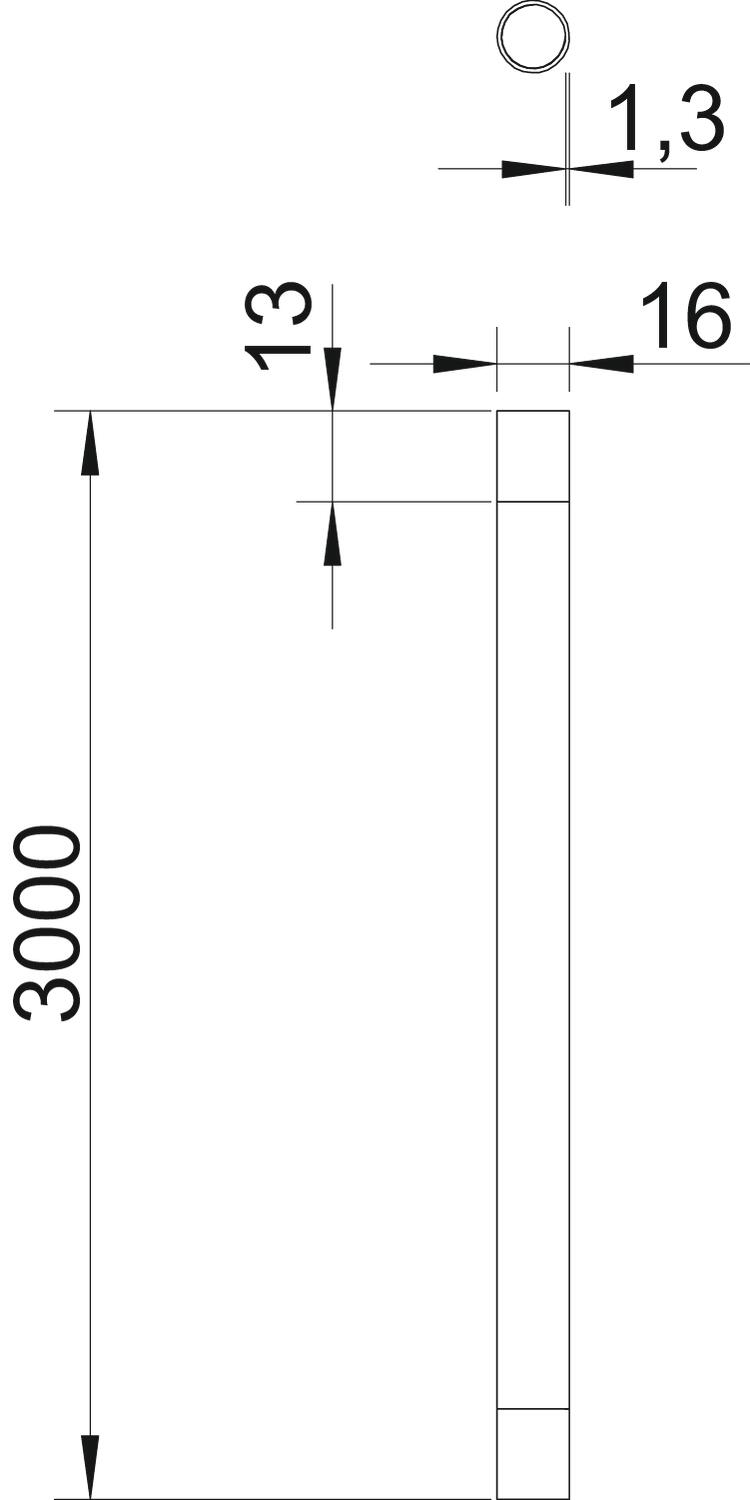

Dimensões

Comprimento	3000 mm
Medida D	16 mm
Medida l	13 mm

Medida L	3000 mm
Medida M (mm)	M16
Medida t	1,3 mm

Todos os tipos

Todos os tipos

Tipo	Medida D	Medida L	Medida t	Rosca	Ref.	Quantidade	Qte. minima fornec.
SM16W FT	16 mm	3000 mm	1,3 mm	M16x1,5	2046533	m	30 m
SM20W FT	20 mm	3000 mm	1,5 mm	M20x1,5	2046534	m	30 m
SM25W FT	25 mm	3000 mm	1,5 mm	M25x1,5	2046535	m	30 m
SM32W FT	32 mm	3000 mm	1,5 mm	M32x1,5	2046536	m	21 m
SM40W FT	40 mm	3000 mm	1,5 mm	M40x1,5	2046537	m	15 m
SM50W FT	50 mm	3000 mm	1,5 mm	M50x1,5	2046538	m	15 m
SM63W FT	63 mm	3000 mm	1,8 mm	M63x1,5	2046540	m	9 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

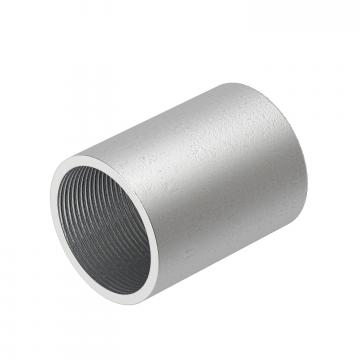

União metálica, galvanizada por imersão a quente após maquinação, com rosca	SVM16W DN	2046553	Unidade	25 Unidade

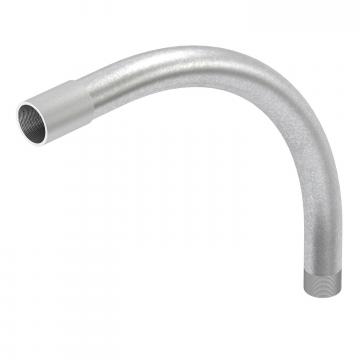

Ângulo metálico galvanizado por imersão a quente após maquinação, com rosca	SBNM16 FT	2046786	Unidade	15 Unidade
