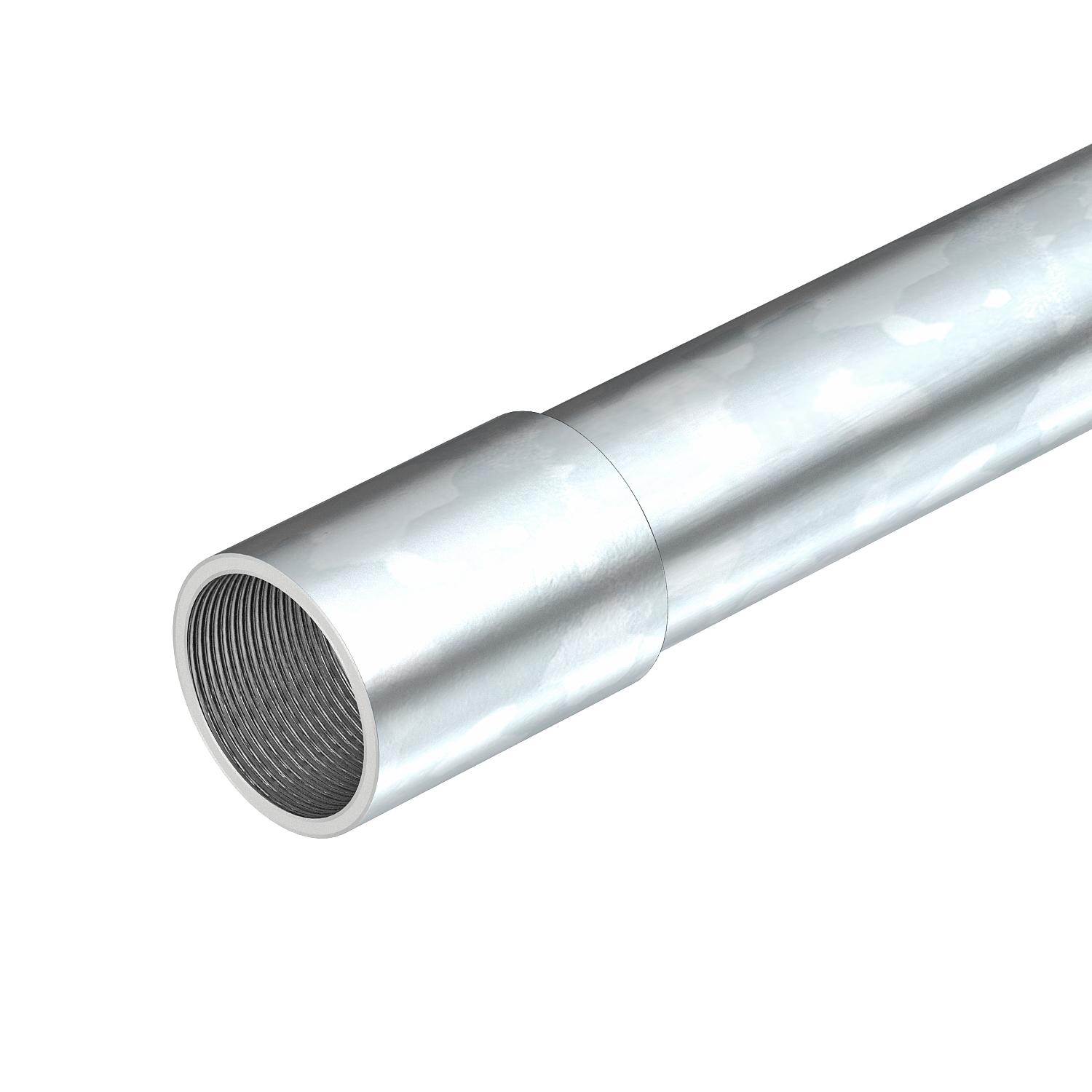

Tubo metálico eletrogalvanizado, com rosca 16 | 3000 | 1,3 | M16x1,5

Tubo metálico eletrogalvanizado, com rosca

Ref. 2046861 | EAN 4012195924852

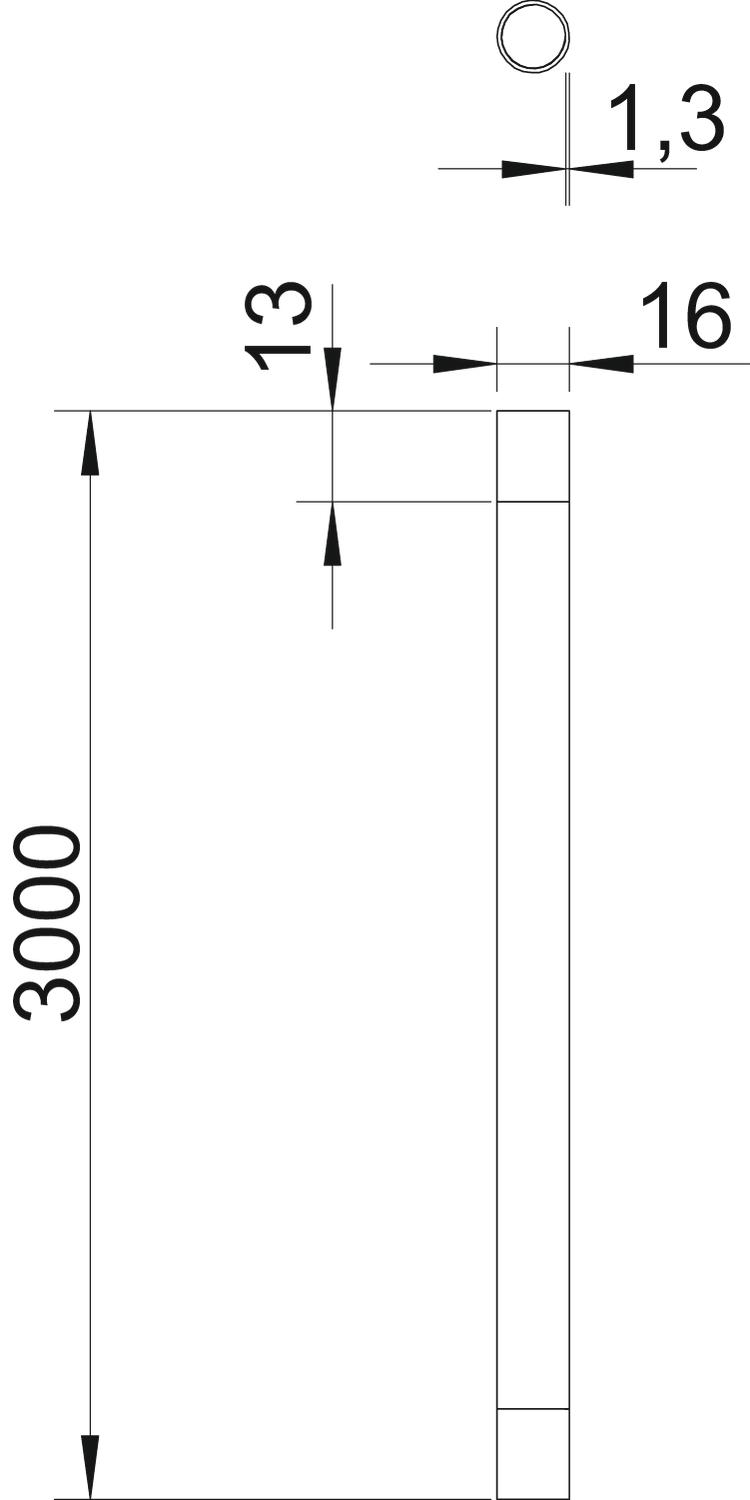

Ref. / Tipo

Medida D

Medida L	3000 mm

Medida t

Rosca

Descrição do produto

Descrição do produto

Tubo de instalação elétrica conforme EN 61386-1, com pontas roscadas conforme DIN EN 60423, para a proteção mecânica de cabos e condutores. Com parede interior sem rebarbas. Classe de proteção contra corrosão 2 (média). Cada tubo já inclui uma união instalada.

Dados técnicos

Dados técnicos

Código de classificação	55571
Com manga	sim
Comprimento	3000 mm
Diâmetro exterior	16 mm
Dimensão	M16x1,3,3000
Encastramento	sim
Gama de temperaturas de aplicação máx.	400 °C
Gama de temperaturas de aplicação mín.	-45 °C
Instalação ao ar livre	não
Instalação de betão	sim
Instalação de máquinas e sistemas	não
Instalação em paredes ocas	sim
Instalação no pavimento (betonilha)	sim
Instalação no pavimento – (betume, asfalto quente)	sim
Instalação no solo	não
Instalação sobre madeira	sim

Ligação 1 tubo de instalação	Manga
Ligação 2 tubo de instalação	Rosca externa (métrica)
Material	Aço
Medida D	16 mm
Medida l	13 mm
Medida L	3000 mm
Medida M (mm)	M16
Medida t	1,3 mm
Montagem saliente	sim
Pegada de CO₂ (GWP) do berço ao portão	0,098 kg CO₂e / 1 Metro
Rosca	M16x1,5
Superfície	eletrogalvanizado
Superfície escovada	não
Superfície polida	não
Versão dos tubos	rígido com rosca

Todos os tipos

Todos os tipos

Tipo	Medida D	Medida L	Medida t	Rosca	Ref.	Quantidade	Qte. minima fornec.
SM16W G	16 mm	3000 mm	1,3 mm	M16x1,5	2046861	m	30 m
SM20W G	20 mm	3000 mm	1,5 mm	M20x1,5	2046862	m	30 m
SM25W G	25 mm	3000 mm	1,5 mm	M25x1,5	2046863	m	30 m
SM32W G	32 mm	3000 mm	1,5 mm	M32x1,5	2046864	m	21 m
SM40W G	40 mm	3000 mm	1,5 mm	M40x1,5	2046865	m	15 m
SM50W G	50 mm	3000 mm	1,5 mm	M50x1,5	2046866	m	15 m
SM63W G	63 mm	3000 mm	1,7 mm	M63x1,5	2046867	m	9 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

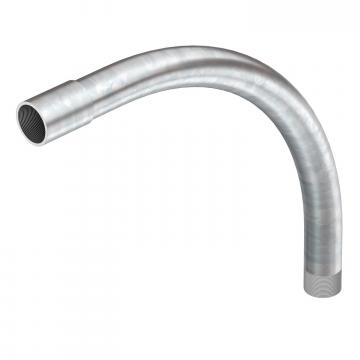

Ângulo metálico galvanizado por imersão a quente após maquinação, com rosca	SBNM16 G	2046778	Unidade	15 Unidade

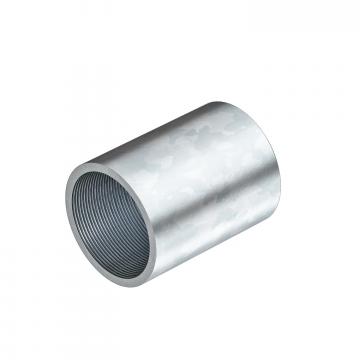

União metálica eletrogalvanizada, com rosca	SVM16W G	2046875	Unidade	25 Unidade
