Tensor G 22 | 19 | 170 | 8,5 | M16

morepic-1

morepic-2

Tensor G

Ref. 5300088 | EAN 4012195413714

Ref. / Tipo

Medida A

Medida B

Medida C

Carga de rutura

Rosca

Descrição do produto

Descrição do produto

Com gancho e olhal, conforme a DIN 1480.

Dados técnicos

Dados técnicos

Amplitude de aperto	110 mm
Carga de rutura	8,5 kN
Comprimento da porca de aperto C	170 mm
Diâmetro interior	22/19 mm

Dimensão	M16
Material	Aço
Rosca	M16
Superfície	eletrogalvanizado

Dimensões

Medida A	22 mm
Medida B	19 mm

Medida C	170 mm

Todos os tipos

Todos os tipos

Tipo	Medida A	Medida B	Medida C	Carga de rutura	Rosca	Ref.	Quantidade	Qte. minima fornec.
945 M6 G	9 mm	8,5 mm	110 mm	2 kN	M6	5300037	Unidade	5 Unidade
945 M10 G	14 mm	13,5 mm	125 mm	5 kN	M10	5300053	Unidade	5 Unidade
945 M12 G	16 mm	15,5 mm	125 mm	7 kN	M12	5300061	Unidade	5 Unidade
945 M16 G	22 mm	19 mm	170 mm	8,5 kN	M16	5300088	Unidade	5 Unidade

Downloads

Ficha técnica 945 M16 G / 5300088 , 0.17MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaração de conformidade 945 M16 G / 5300088 , 0.06MB , pdf

Download

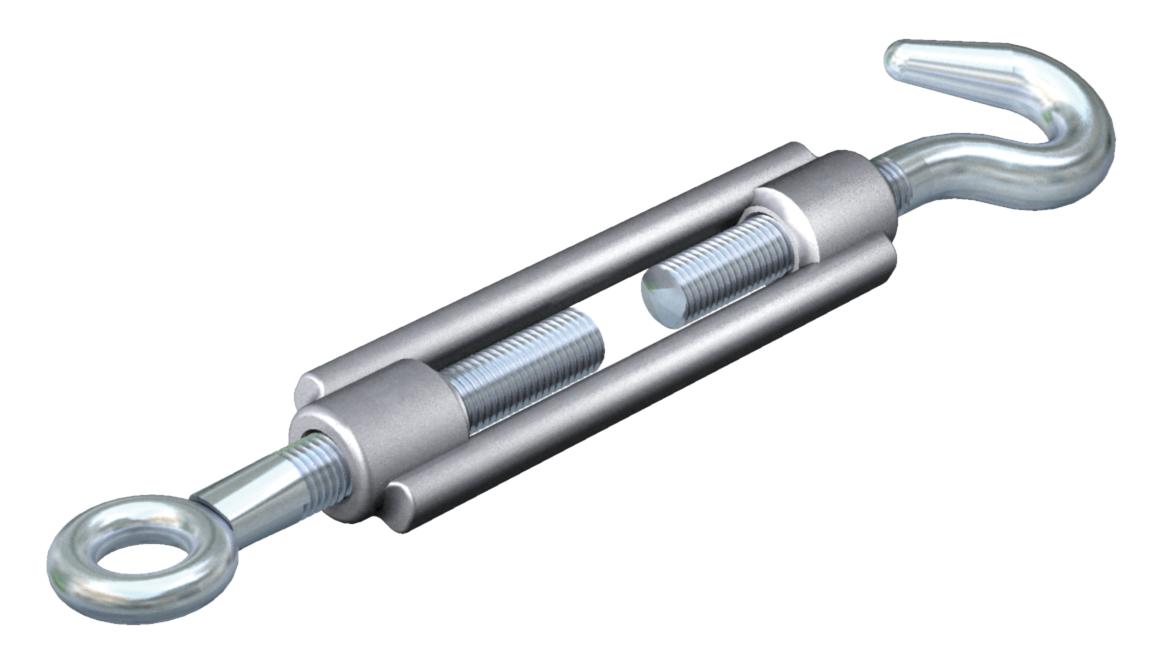

Gráfico do produto 945 M16 G / 5300088, 38.52 kB, jpg

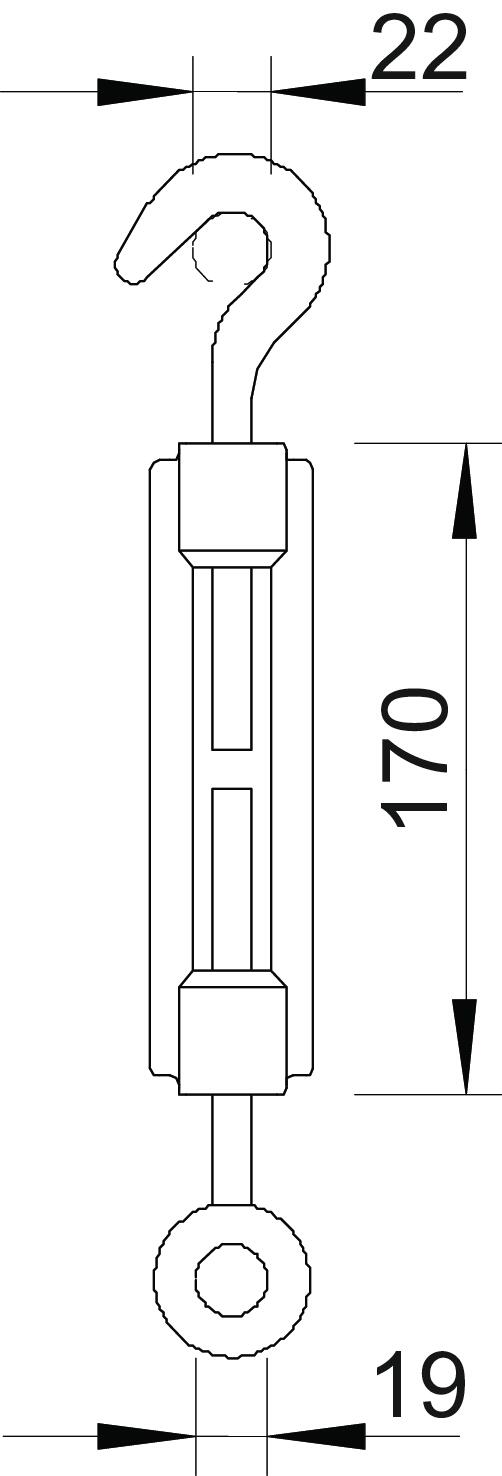

Desenho cotado 945 M16 G / 5300088, 37.19 kB, jpg

945 M16 G / 5300088
