Tensor G 14 | 13,5 | 125 | 5 | M10

morepic-1

morepic-2

Tensor G

Ref. 5300053 | EAN 4012195413592

Ref. / Tipo

Medida A

Medida B

Medida C

Carga de rutura

Rosca

Descrição do produto

Descrição do produto

Com gancho e olhal, conforme a DIN 1480.

Dados técnicos

Dados técnicos

Amplitude de aperto	80 mm
Carga de rutura	5 kN
Comprimento da porca de aperto C	125 mm
Diâmetro interior	14/13,5 mm
Dimensão	M10
Material	Aço

Medida A	14 mm
Medida B	13,5 mm
Medida C	125 mm
Rosca	M10
Superfície	eletrogalvanizado

Todos os tipos

Todos os tipos

Tipo	Medida A	Medida B	Medida C	Carga de rutura	Rosca	Ref.	Quantidade	Qte. minima fornec.
945 M6 G	9 mm	8,5 mm	110 mm	2 kN	M6	5300037	Unidade	5 Unidade
945 M10 G	14 mm	13,5 mm	125 mm	5 kN	M10	5300053	Unidade	5 Unidade
945 M12 G	16 mm	15,5 mm	125 mm	7 kN	M12	5300061	Unidade	5 Unidade
945 M16 G	22 mm	19 mm	170 mm	8,5 kN	M16	5300088	Unidade	5 Unidade

Downloads

Ficha técnica 945 M10 G / 5300053 , 0.14MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaração de conformidade 945 M10 G / 5300053 , 0.06MB , pdf

Download

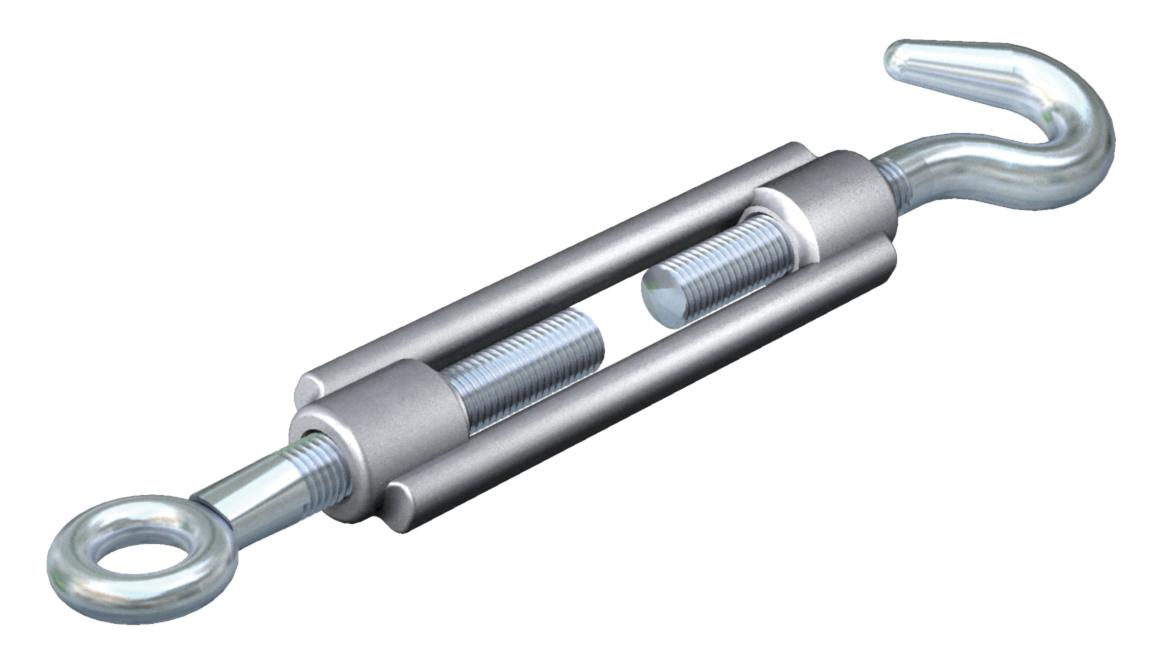

Gráfico do produto 945 M10 G / 5300053, 38.52 kB, jpg

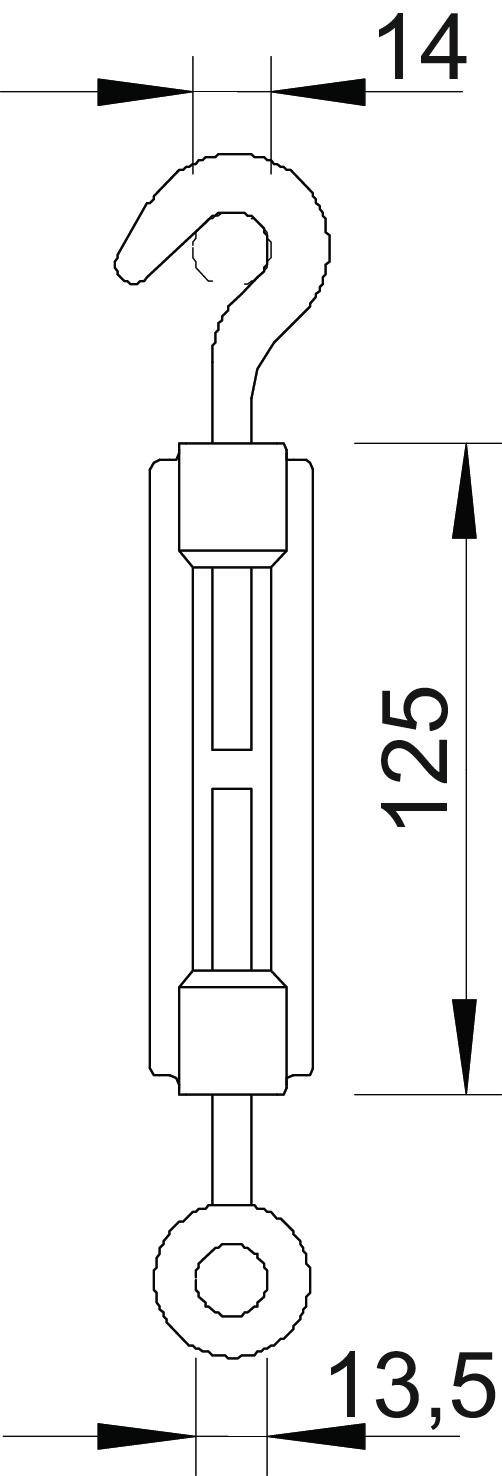

Desenho cotado 945 M10 G / 5300053, 37.75 kB, jpg

945 M10 G / 5300053
