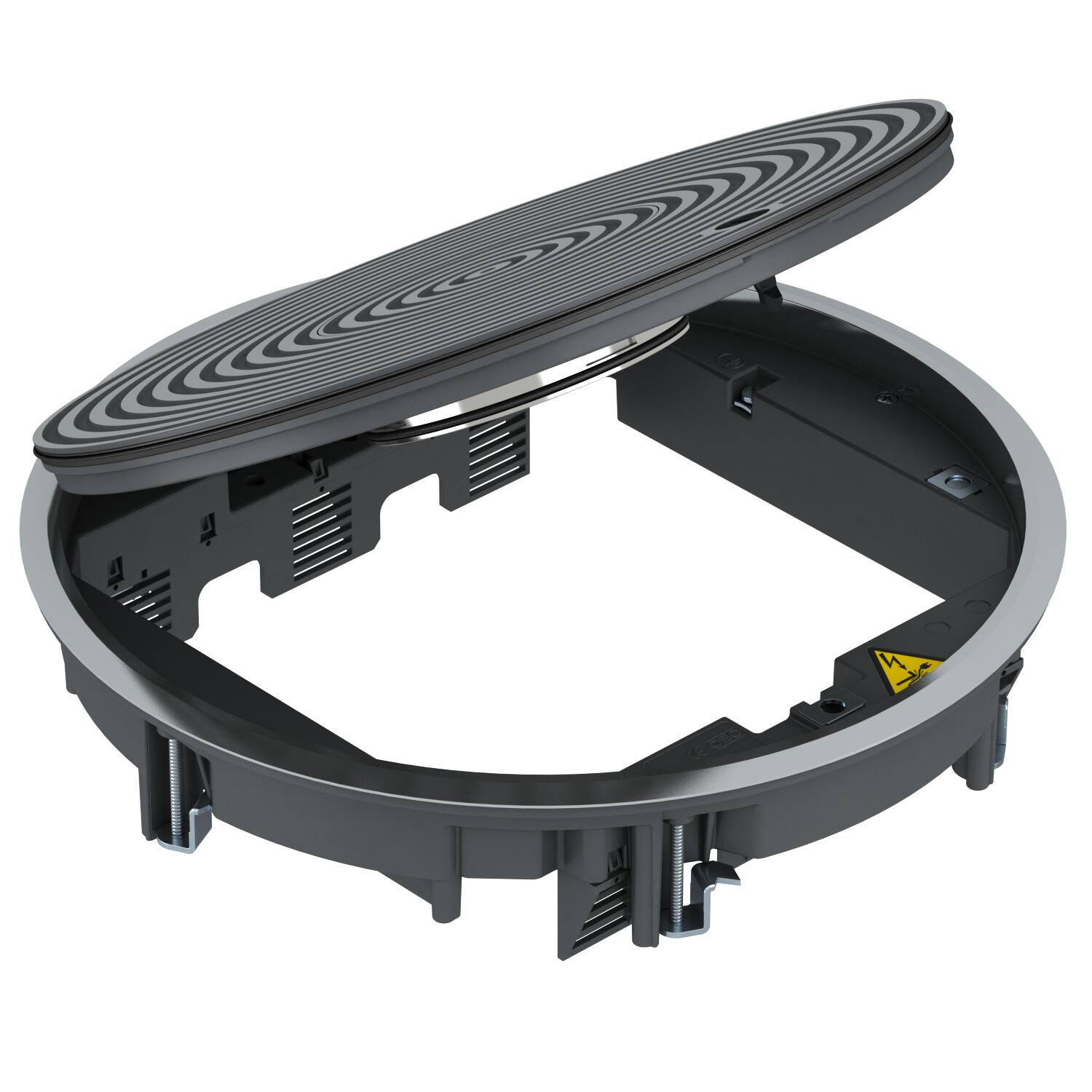

Tampa para limpeza a húmido GRAF9 Universal com aro de proteção

Ref. 7405750 | EAN 4012195866992

R9
Descrição do produto

Descrição do produto

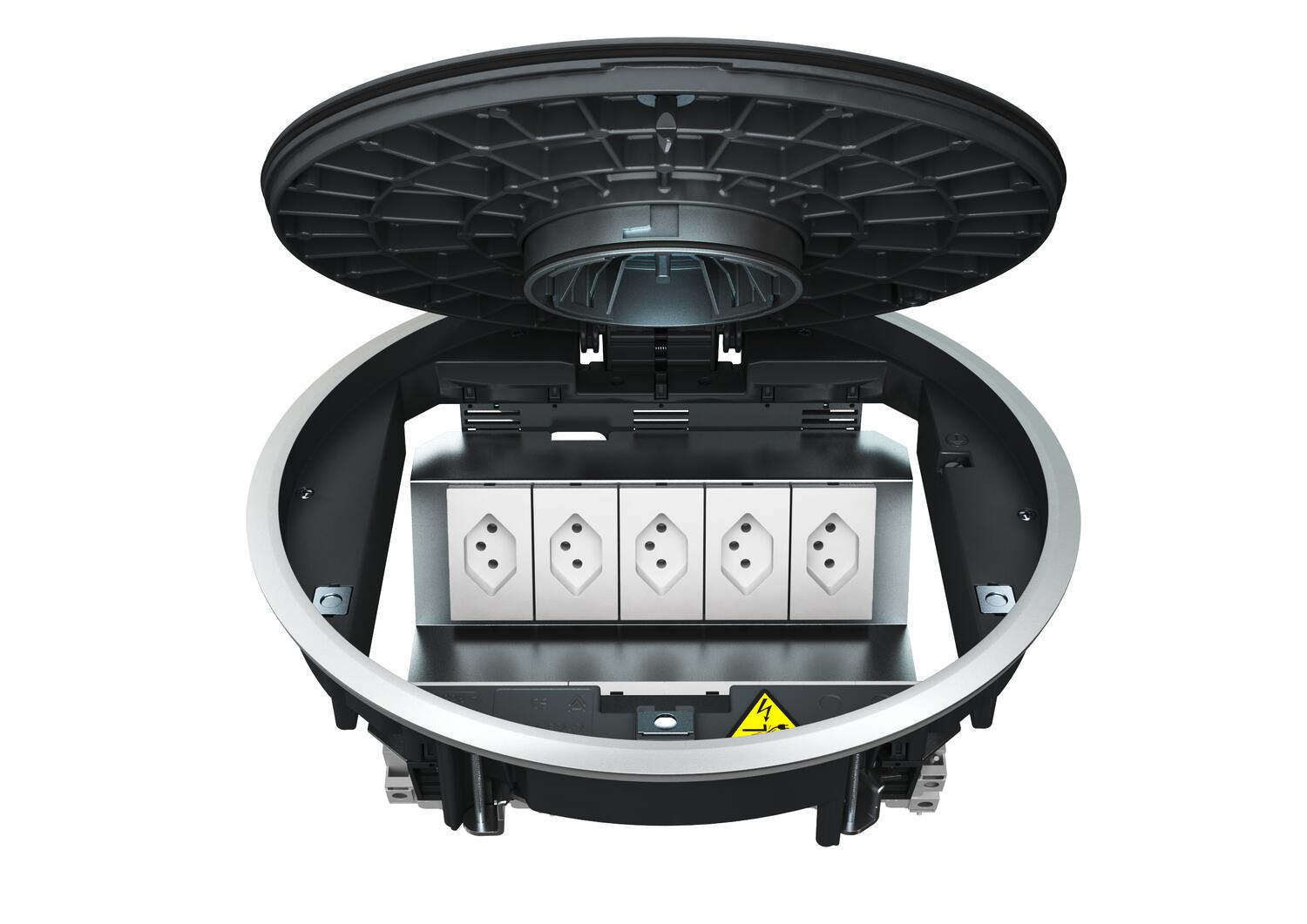

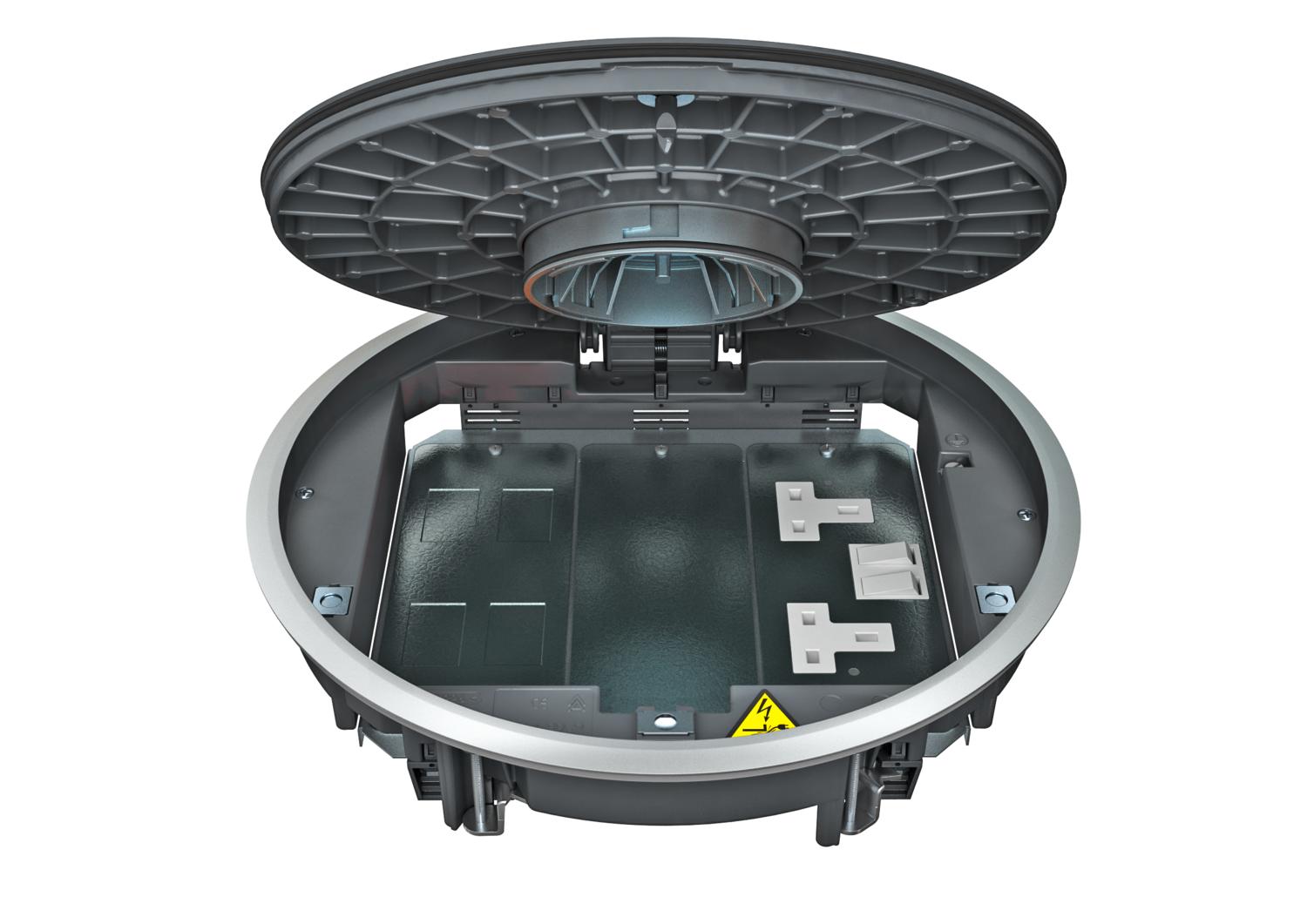

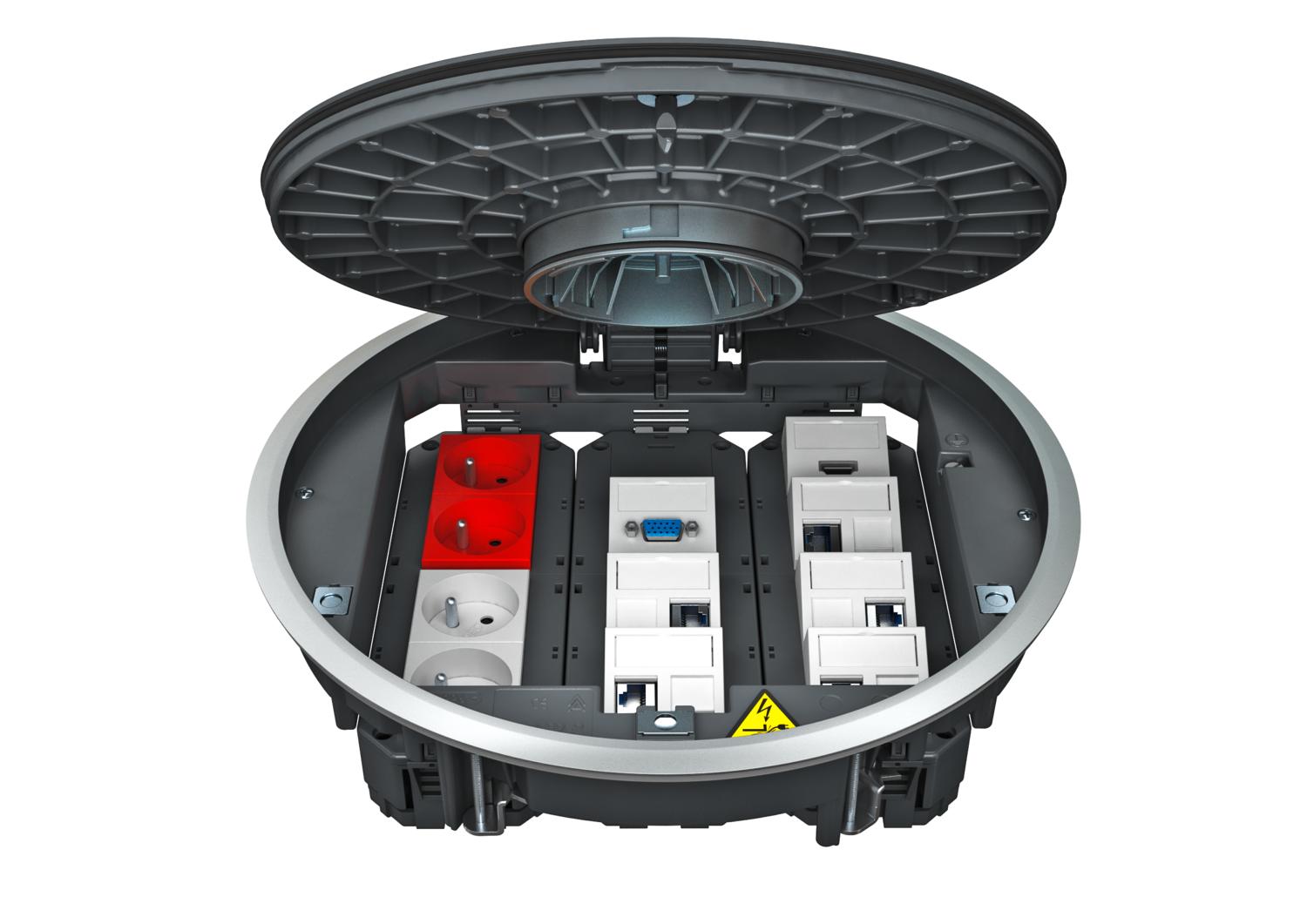

Tampa de encastramento com tubo periscópio para pavimentos tratados a húmido para até 12 aparelhos Modul 45 em 3 suportes universais UT4, utilização em sistemas de chão e calhas de pavimento em interiores.
Tampa com tubo para pavimento de limpeza a húmido, 3 vias, para a instalação de suportes de aparelhos MT9. Podem ser instalados 3 placas de suporte APMT5.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

Dados técnicos

Altura mín. do pavimento 80 mm
Apropriado para calha de chão fechada no pavimento sim
Apropriado para calha de instalação no pavimento sim
Apropriado para calha de pavimento para betonilha sim
Apropriado para instalação de pavimento côncavo sim
Apropriado para instalação em chão falso sim
Apropriado para tratamento a húmido sim
Carga vertical, grande área até 10.000 N
Carga vertical, pequena área até 3.000 N
Com espaço para revestimento do pavimento não
Cor preto; RAL 9011
Design da estrutura Estrutura de proteção da carpete

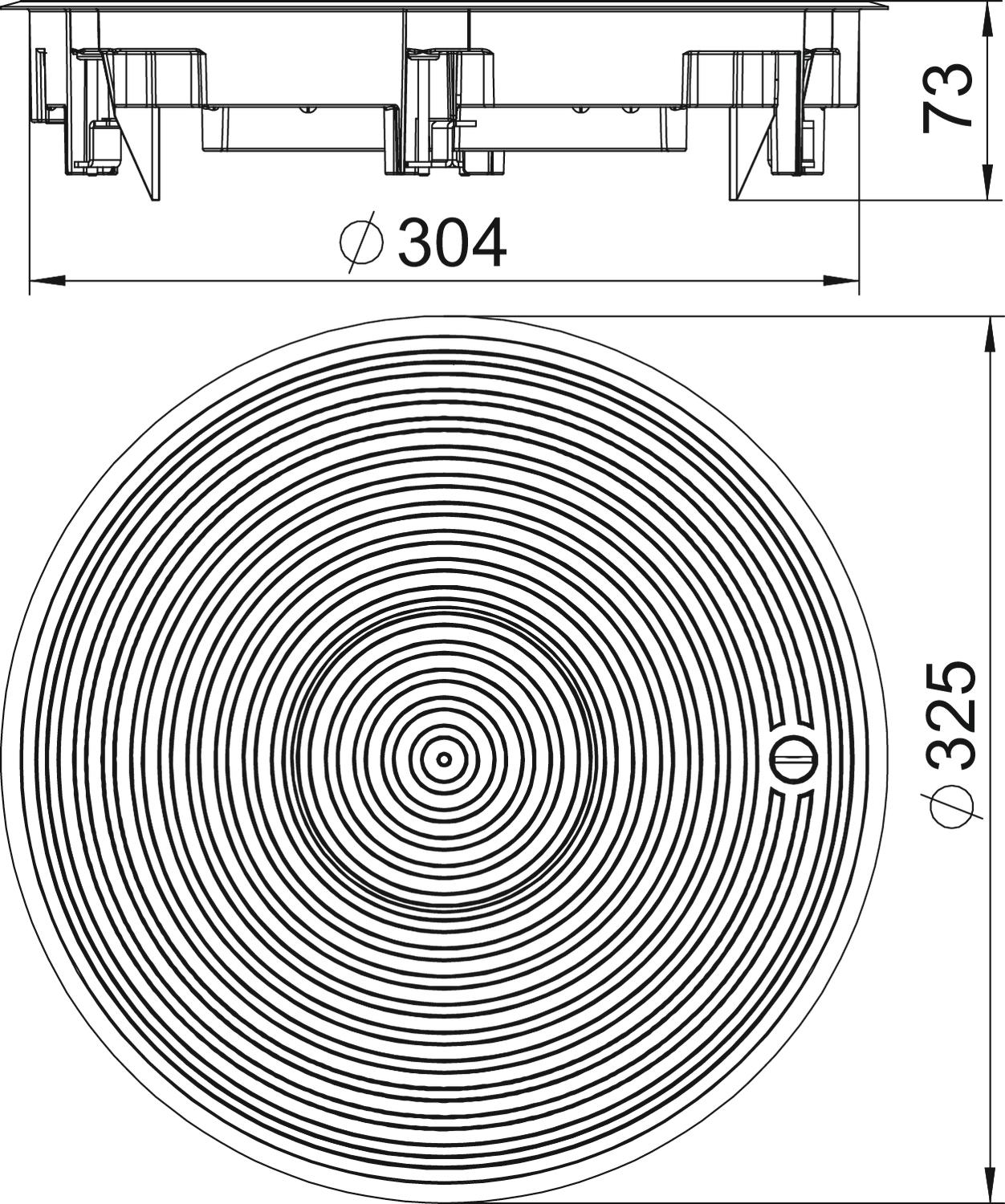

Diâmetro de instalação 305
Diâmetro exterior 325 mm
Dimensão Ø325x74
Estrutura de proteção do pavimento sim
Grau de proteção (IP), em não utilização IP45
Grau de proteção (IP), em utilização IP20
Grau de proteção código IK IK10
Material Alumínio fundido sobre pressão
Mecanismo de abertura Ferrolho
Modelo para cargas pesadas sim
Número de suportes de aparelhos 3
Número dos aparelhos a instalar 12
Permissões VDE
Possibilidade de montagem de vedante sim
Profundidade de instalação 80 mm
Tamanho nominal para unidades de montagem de aparelhos R9
Tipo de sistema de instalação UT4
Tratamento do pavimento húmido
Versão redondo
Versão da saída de cabos Tubo periscópio
Todos os tipos

Todos os tipos

Tipo Tamanho nominal para unidades de montagem de aparelhos Cor Ref. Quantidade Qte. minima fornec.
GRAF9-2 U 7011 R9 cinzento; RAL 7011 7405746
1 Unidade
GRAF9-2 U 9011 R9 preto; RAL 9011 7405750
1 Unidade
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Extensor Extensor GES RV 7407536
2 Unidade
Platine 2 x Tipo C para suporte de montagem Platine 2 x Tipo C para suporte de montagem MTM 2C 7407788
1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm Suporte de montagem para conectores de dados, comprimento 165 mm MTU 2 7407836
1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm Suporte de montagem para conectores de dados, comprimento 208 mm MTU 3 7407840
1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm UT3 45 3 7408723
1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm UT4 45 4 7408727
1 Unidade
Downloads

Download

Não estão disponíveis quaisquer memórias descritivas para este produto
