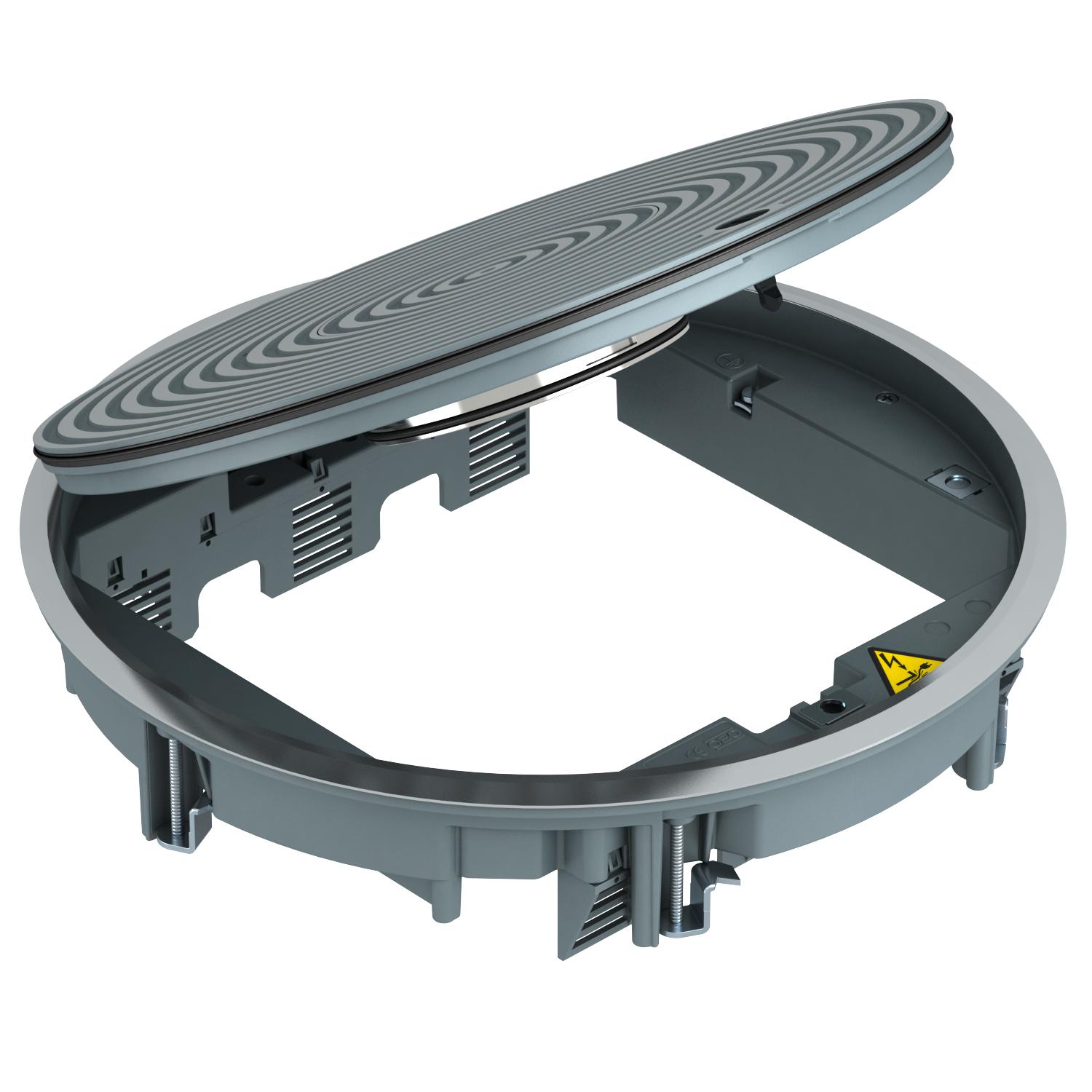

Tampa para limpeza a húmido GRAF9 Universal com aro de proteção | R9 | cinzento; RAL 7011

Tampa para limpeza a húmido GRAF9 Universal com aro de proteção

Ref. 7405746 | EAN 4012195866985

Ref. / Tipo

Tamanho nominal para unidades de montagem de aparelhos	R9

Cor

Descrição do produto

Descrição do produto

Tampa de encastramento com tubo periscópio para pavimentos tratados a húmido para até 12 aparelhos Modul 45 em 3 suportes universais UT4, utilização em sistemas de chão e calhas de pavimento em interiores.
Tampa com tubo para pavimento de limpeza a húmido, 3 vias, para a instalação de suportes de aparelhos MT9. Podem ser instalados 3 placas de suporte APMT5.

Dados técnicos

Dados técnicos

Altura mín. do pavimento	80 mm
Apropriado para calha de chão fechada no pavimento	sim
Apropriado para calha de instalação no pavimento	sim
Apropriado para calha de pavimento para betonilha	sim
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Apropriado para tratamento a húmido	sim
Carga vertical, grande área	até 10.000 N
Carga vertical, pequena área	até 3.000 N
Com espaço para revestimento do pavimento	não
Cor	cinzento; RAL 7011
Design da estrutura	Estrutura de proteção da carpete
Diâmetro de instalação	305
Diâmetro exterior	325 mm

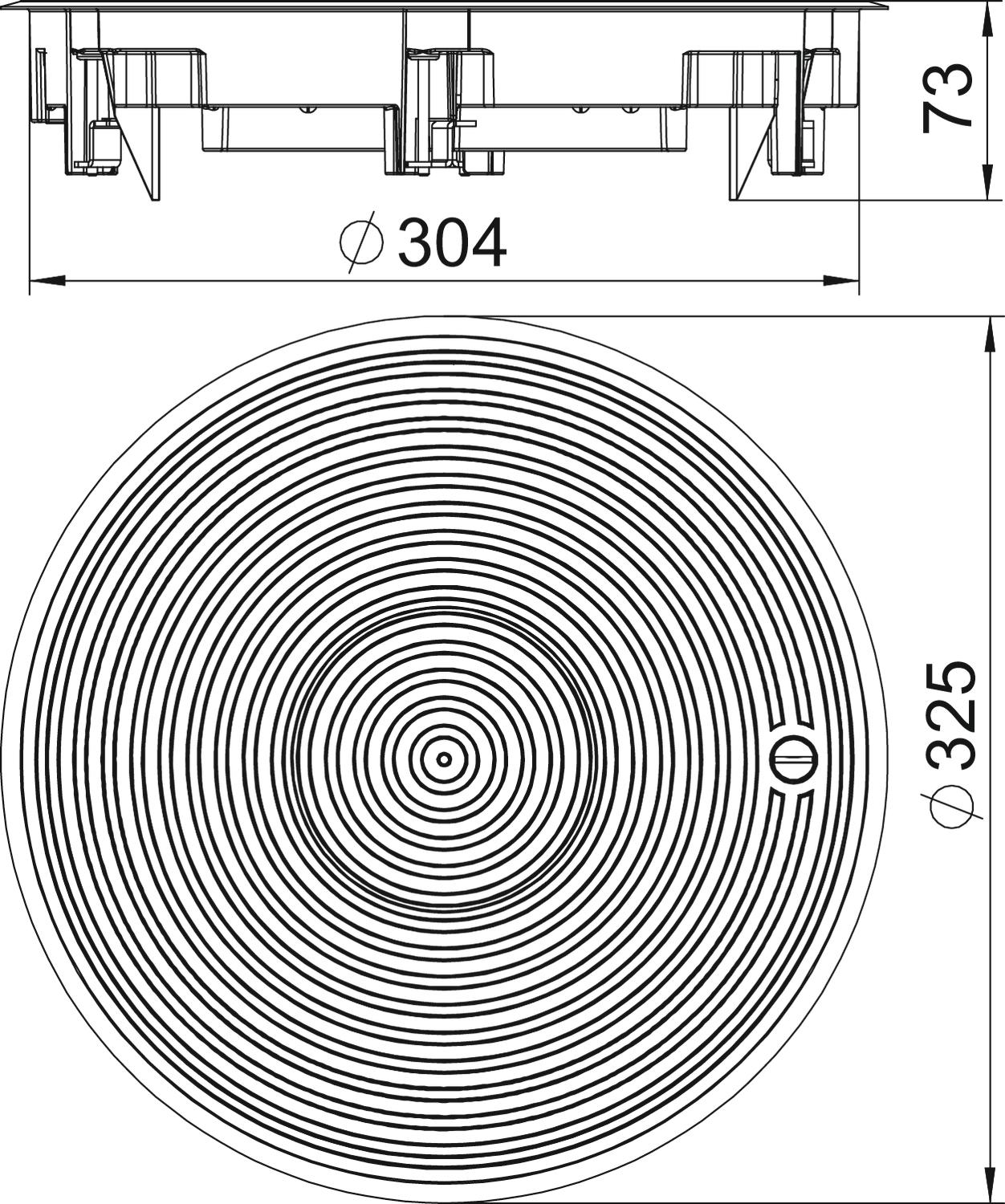

Dimensão	Ø325x74
Estrutura de proteção do pavimento	sim

Grau de proteção (IP), em não utilização	IP45
Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK10
Material	Alumínio fundido sobre pressão
Mecanismo de abertura	Ferrolho
Modelo para cargas pesadas	sim
Número de suportes de aparelhos	3
Número dos aparelhos a instalar	12
Permissões	VDE
Possibilidade de montagem de vedante	sim
Profundidade de instalação	80 mm
Tamanho nominal para unidades de montagem de aparelhos	R9
Tipo de sistema de instalação	UT4
Tratamento do pavimento	húmido
Versão	redondo
Versão da saída de cabos	Tubo periscópio

Todos os tipos

Todos os tipos

Tipo	Tamanho nominal para unidades de montagem de aparelhos	Cor	Ref.	Quantidade	Qte. minima fornec.
GRAF9-2 U 7011	R9	cinzento; RAL 7011	7405746	Unidade	1 Unidade
GRAF9-2 U 9011	R9	preto; RAL 9011	7405750	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Extensor	GES RV	7407536	Unidade	2 Unidade
Platine 2 x Tipo C para suporte de montagem	MTM 2C	7407788	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm	MTU 2	7407836	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm	MTU 3	7407840	Unidade	1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm	UT3 45 3	7408723	Unidade	1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm	UT4 45 4	7408727	Unidade	1 Unidade
