Tampa para GESR9, 400 mm 400 | 500 |

morepic-1

morepic-2

Tampa para GESR9, 400 mm

Ref. 7425122 | EAN 4012195245483

Ref. / Tipo

Comprimento	400 mm

Largura

Descrição do produto

Descrição do produto

Com abertura de montagem para instalação de uma tampa encastramento do tamanho R9. Fechar a abertura de montagem com uma tampa cega. São também fornecidos parafusos de fixação da tampa.

Dados técnicos

Dados técnicos

Abertura	redondo
Abertura	para unidade de montagem de aparelhos
Comprimento	400 mm
Dimensão	400x500x4
Espessura do material	4 mm
Fixação da tampa encaixável	não
Largura	500 mm

Material	Aço
Medida A	477 mm
Medida c	192 mm
Medida d Ø	305 mm
Número de aberturas de montagem	1
Superfície	galvanizado pelo método Sendzimir
Tampa para abertura de montagem	sim

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Ref.	Quantidade	Qte. minima fornec.
OKA D 500 R9	400 mm	500 mm	7425122	Unidade	1 Unidade
OKA D 600 R9	400 mm	600 mm	7425124	Unidade	1 Unidade

Downloads

Ficha técnica OKA D 500 R9 / 7425122 , 0.17MB , pdf

Catálogo Sistemas de instalação em pavimentos e utilizações em chão , 42.28MB , pdf

Declaração de conformidade OKA D 500 R9 / 7425122 , 0.16MB , pdf

Marca de aprovação Marca de aprovação VDE OKA , 0.18MB , pdf

Download

Instruções de montagem Instruções de montagem Sistemas de canais ao nível do pavimento OKA-G e OKA-W , 0.02MB , pdf

Download

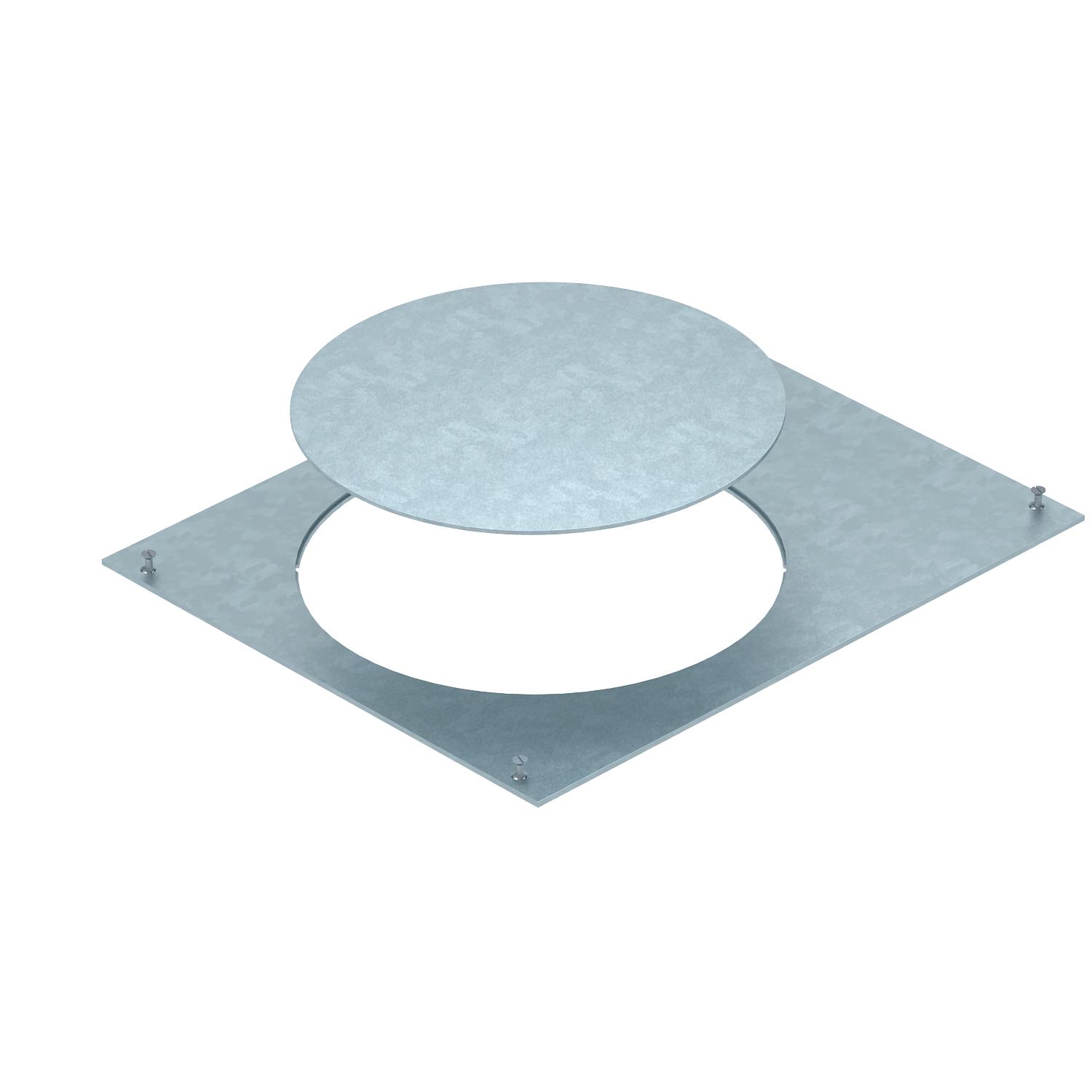

Gráfico do produto OKA D 500 R9 / 7425122, 57.81 kB, jpg

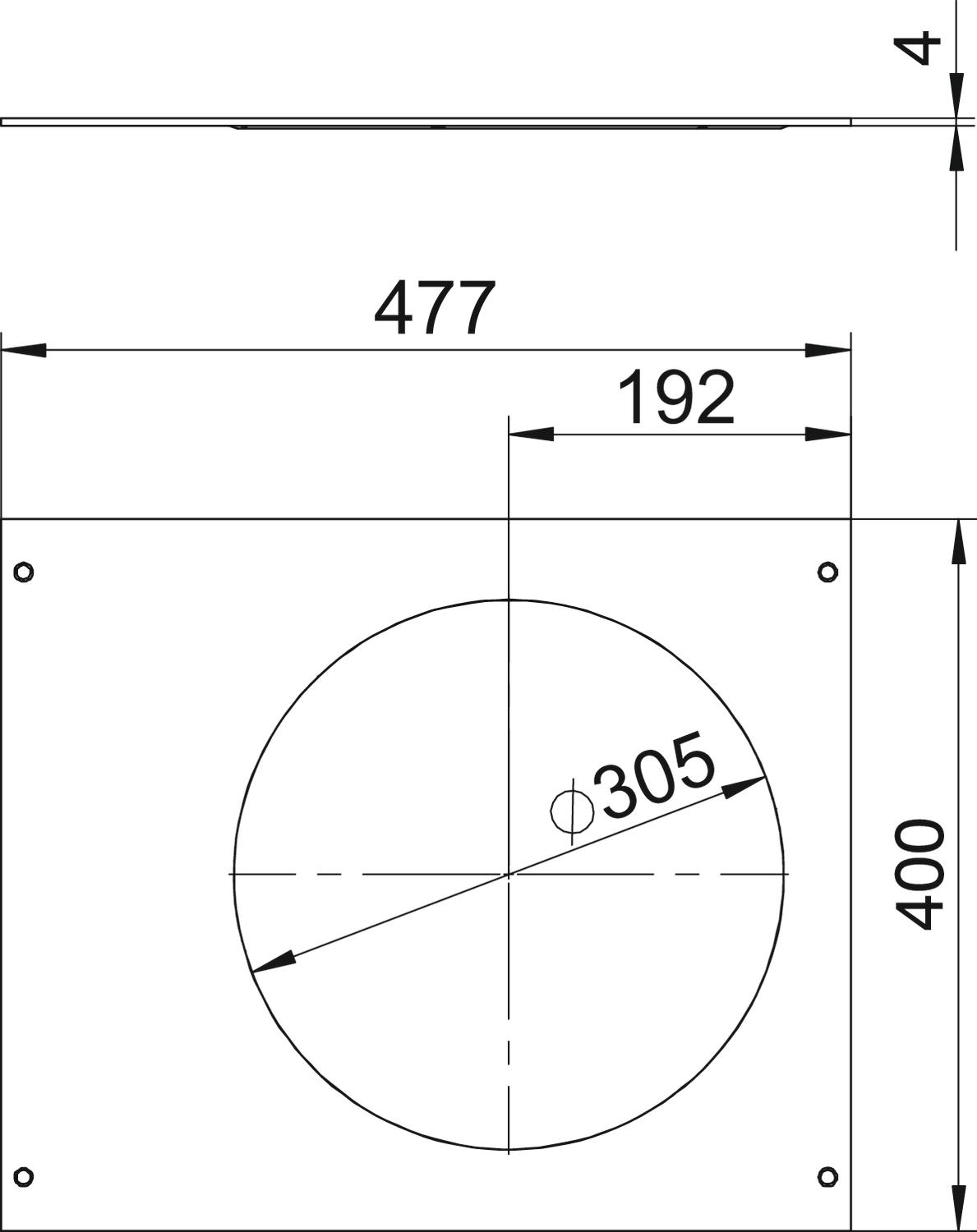

Desenho cotado OKA D 500 R9 / 7425122, 61.77 kB, jpg

Não estão disponíveis quaisquer memórias descritivas para este produto

Montagedeckel - OKA D 500 R9-AA.rfa, 588.00 kB
