Tampa para derivação T DD

Ref. / Tipo

Largura

Espessura das chapas

Descrição do produto

Descrição do produto

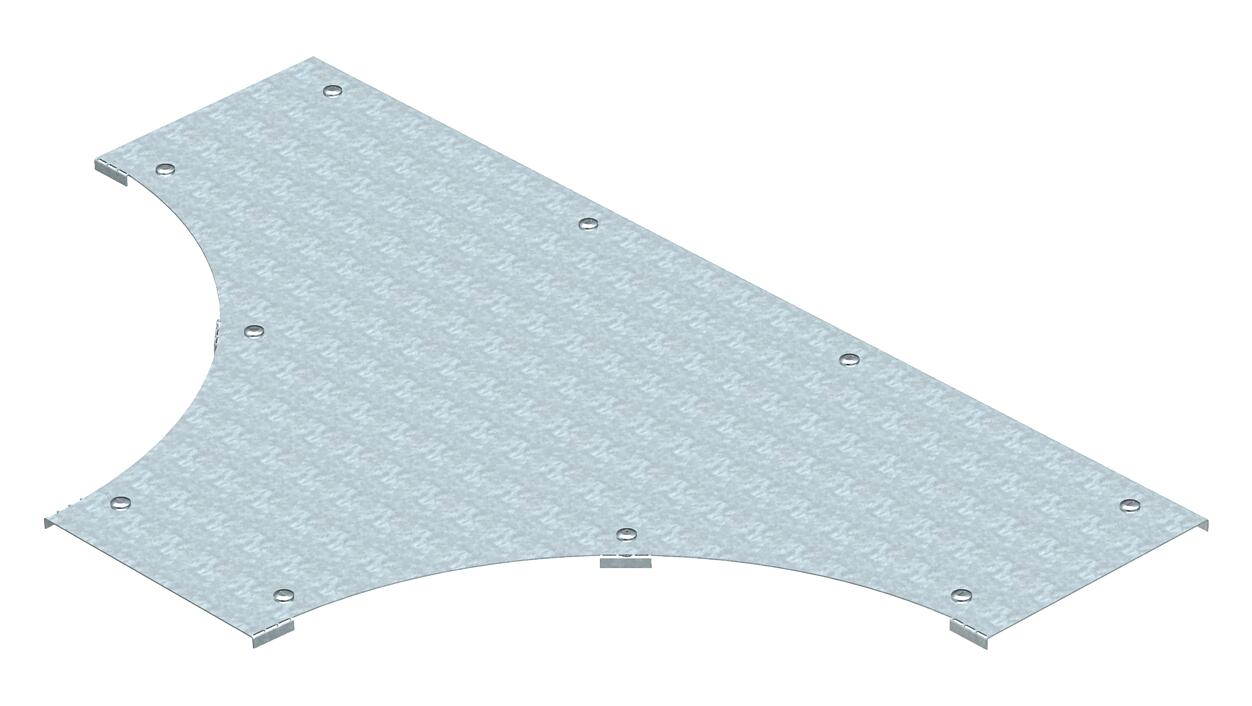

Tampa para derivação T de grandes vãos, com ferrolhos pré-montados.

Dados técnicos

Aço inoxidável, decapado	não
Apropriada para caminho de cabos em chapa	sim
Apropriada para caminho de cabos tipo escada	sim
Dimensão	B300mm
Espessura das chapas	1 mm

Espessura do material	1 mm
Material	Aço
Quantidade de ferrolhos	9 St.
Superfície	galvanização contínua Zinco/Alumínio, Double Dip
Tipo de fixação	Ferrolho

Largura	300 mm

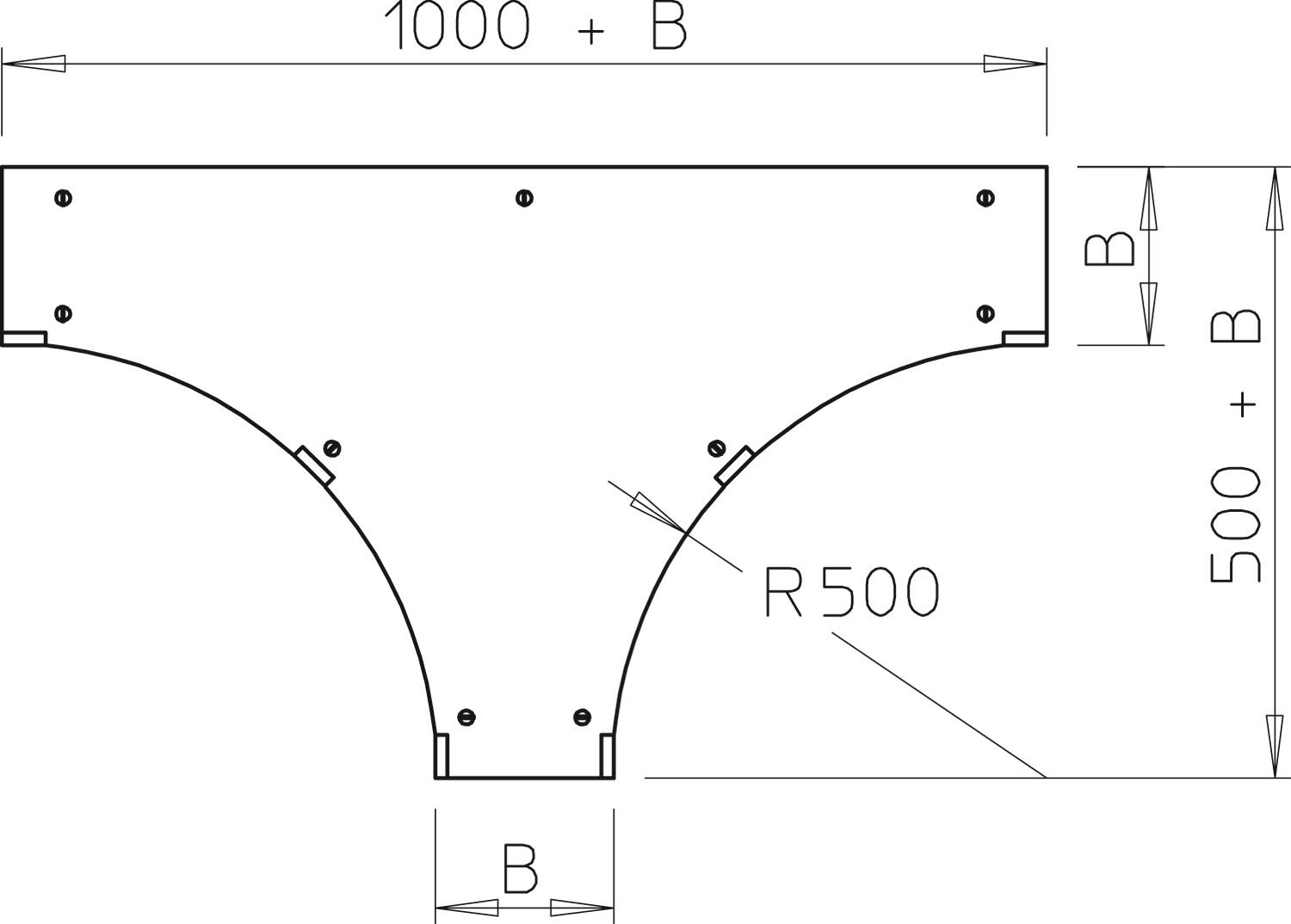

Medida B	300 mm

Medida H	15 mm

Todos os tipos

Todos os tipos

Tipo	Largura	Espessura das chapas	Ref.	Quantidade	Qte. minima fornec.
WDTRL 200 DD	200 mm	1 mm	6231667	Unidade	1 Unidade
WDTRL 300 DD	300 mm	1 mm	6231675	Unidade	1 Unidade
WDTRL 400 DD	400 mm	1 mm	6231683	Unidade	1 Unidade
WDTRL 500 DD	500 mm	1,25 mm	6231691	Unidade	1 Unidade
WDTRL 600 DD	600 mm	1,25 mm	6231705	Unidade	1 Unidade
