Tampa nivelável para tubo periscópio, RKFR, aço inoxidável
Ref. 7409432 | EAN 4012195869566
- Descrição do produto
-
Descrição do produto
Caixa nivelável de tamanho nominal R9 para tubo periscópio, para montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores.
Tampa nivelável com tubo periscópio, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.
-
- Dados técnicos
-
Dados técnicos

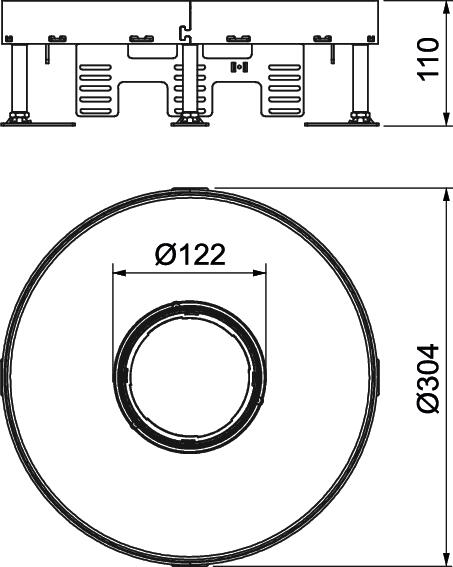

Altura máx. do pavimento 155 mm Altura mín. do pavimento 110 mm Amplitude de nivelamento máx. 155 mm Amplitude de nivelamento mín. 110 mm Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Carga vertical, grande área até 5.000 N Carga vertical, pequena área até 3.000 N Comprimento 304 mm Diâmetro de instalação 305 Dimensão Ø305mm Espessura do revestimento do pavimento 25 mm Grau de proteção (IP), em não utilização IP44 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Largura 304 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida h 110 mm Modelo para cargas pesadas não Número de saídas de cabos 1 Número de suportes de aparelhos 3 Número dos aparelhos a instalar 12 Permissões VDE Profundidade de instalação 110 mm Separável não Suporte para instalação de suportes de aparelhos. sim Tamanho nominal para unidades de montagem de aparelhos R9 Tipo de sistema de instalação UT4 Tratamento do pavimento húmido Versão redondo Versão da saída de cabos Tubo periscópio - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tubo periscópio, com pega e sem revestimento, para cassete e tampa nivelável
TUK2 GV 7428140 1 Unidade
Tubo periscópio, sem revestimento, para cassete e tampa nivelável
TUK2 V 7428141 1 Unidade
Tubo periscópio, com pega e com revestimento, para cassete e tampa nivelável
TUK2 G4 7428142 1 Unidade
Nivelador de altura RKNEV2
RK NEV2 110 7405815 1 CJ
Platine 2 x Tipo C para suporte de montagem
MTM 2C 7407788 1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm
MTU 3 7407840 1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm
UT4 45 4 7408727 1 Unidade - Downloads
-
