Tampa nivelável grandes cargas, cega, RKRSL, tamanho R9, inox
Ref. 7409112 | EAN 4012195868378
- Descrição do produto
-
Descrição do produtoTampa redonda "cega" para grandes cargas no tamanho nominal R9, para a criação de uma abertura de inspeção em sistemas de calhas de pavimento e chão falso, em pavimentos tratados a seco ou a húmido em interiores. Classe de carga 2 a 20 kN. Apenas adequada para pavimentos lisos.
Tampa nivelável para cargas cargas como tampa cega com uma classe de carga de 2-20 kN, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.
Nivellierbare runde Schwerlastkassette als Blindkassette zur Herstellung einer Revisionsöffnung. Zum Einbau in Kanalsystemen, Doppel-und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 2 bis 20 kN.
-
- Dados técnicos
-
Dados técnicos

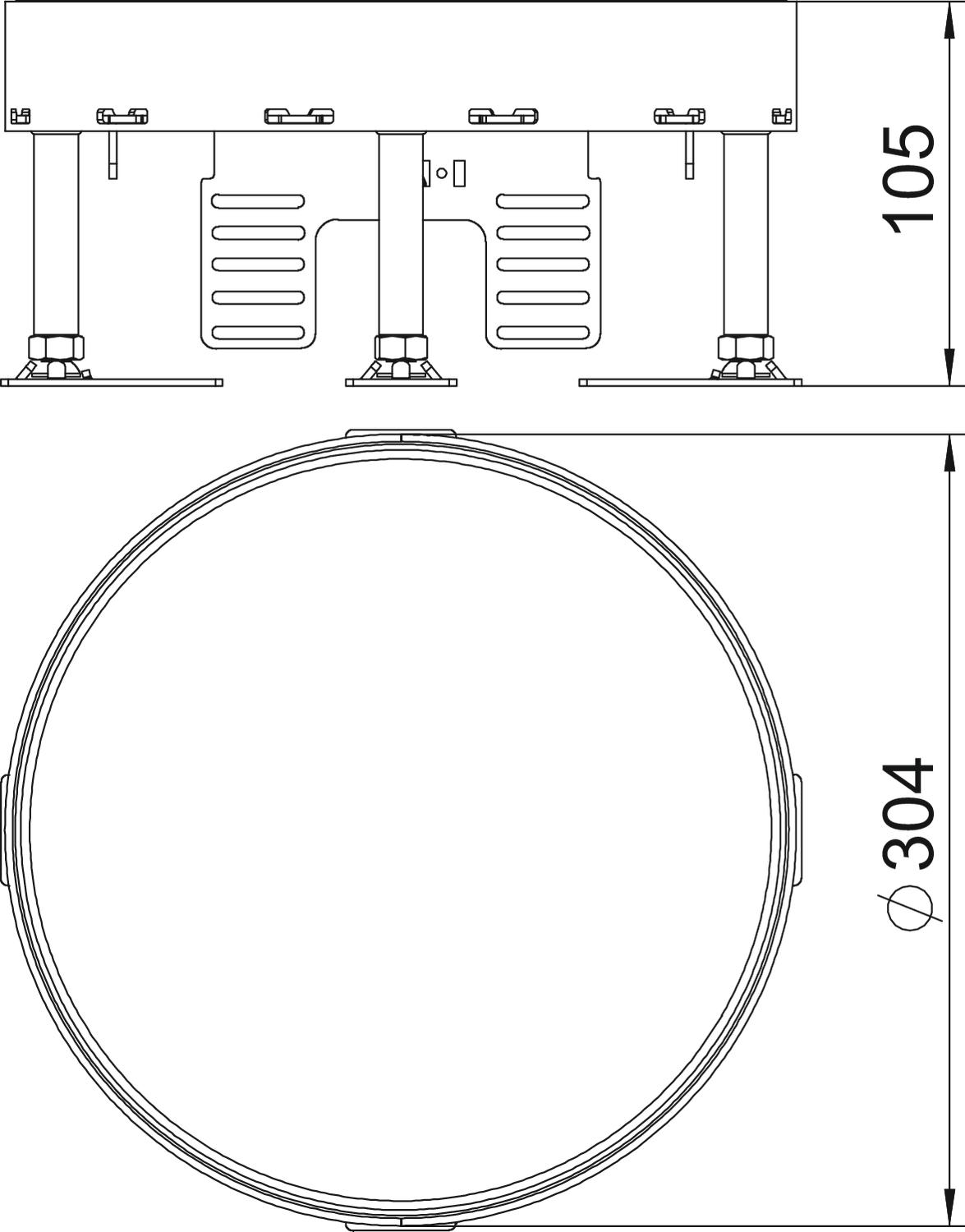

Altura máx. do pavimento 155 mm Altura mín. do pavimento 105 mm Amplitude de nivelamento máx. 155 mm Amplitude de nivelamento mín. 105 mm Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Classe grandes cargas 20 kN (OBO SL2) Diâmetro de instalação 305 Dimensão Ø305mm Espessura do revestimento do pavimento 20 mm Grau de proteção (IP), em não utilização IP44 Grau de proteção (IP), em utilização IP00 Grau de proteção código IK IK10 Material Aço inoxidável, livre de ferrugem 1.4301 Medida h 105 mm Modelo para cargas pesadas sim Profundidade de instalação 105 mm Separável não Suporte para instalação de suportes de aparelhos. sim Tamanho nominal para unidades de montagem de aparelhos R9 Tipo de sistema de instalação UT4 Tratamento do pavimento húmido Versão redondo Versão da saída de cabos Sem saída de cabo - Todos os tipos
