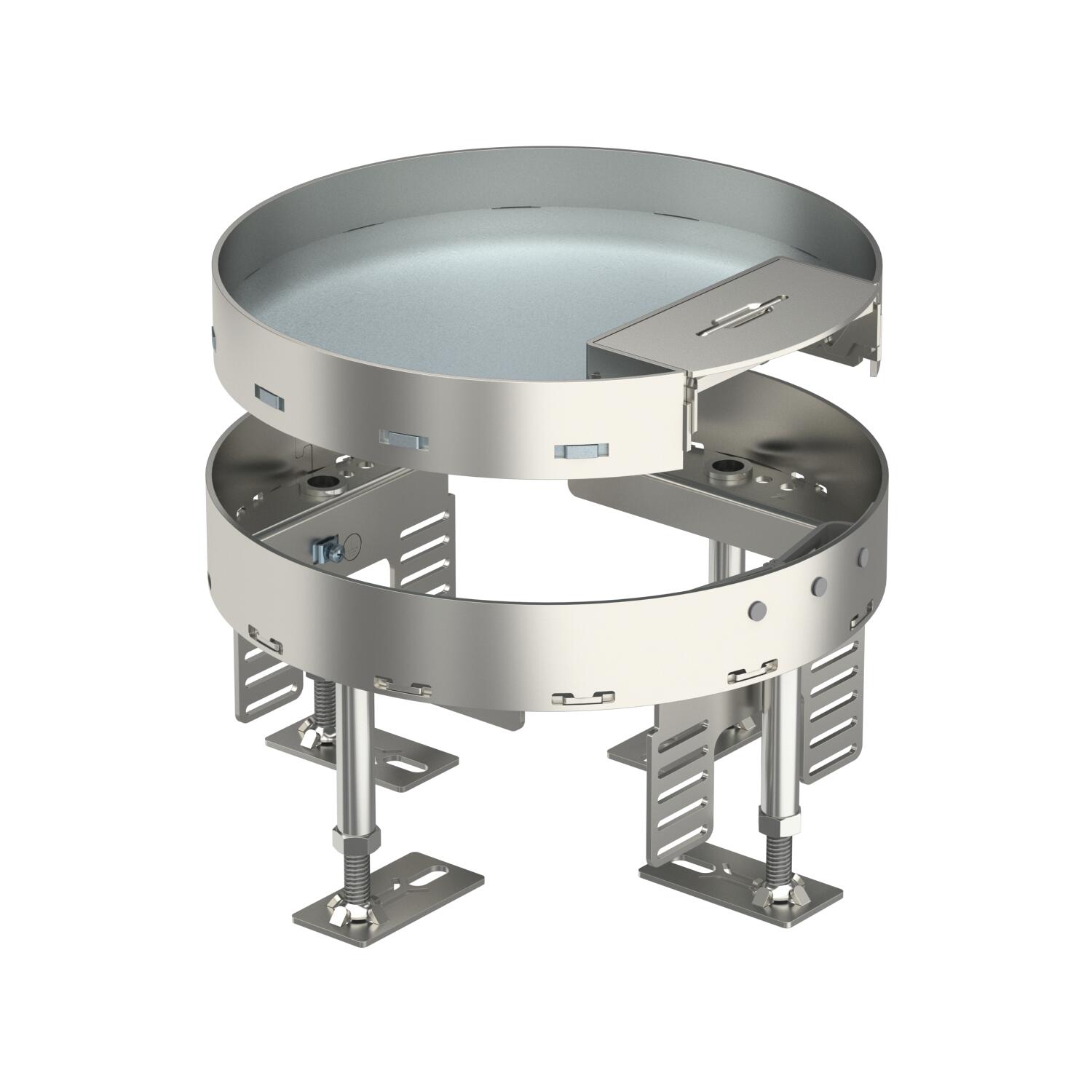

Tampa nivelável com saída de cabos, RKSR, aço inoxidável
Ref. 7409260 | EAN 4012195867401
- Descrição do produto
-
Descrição do produto
Tampa nivelável do tamanho nominal R4 com saída de cabos para montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores.
Tampa nivelável com saída de cabos, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT2. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45.
-
- Dados técnicos
-
Dados técnicos

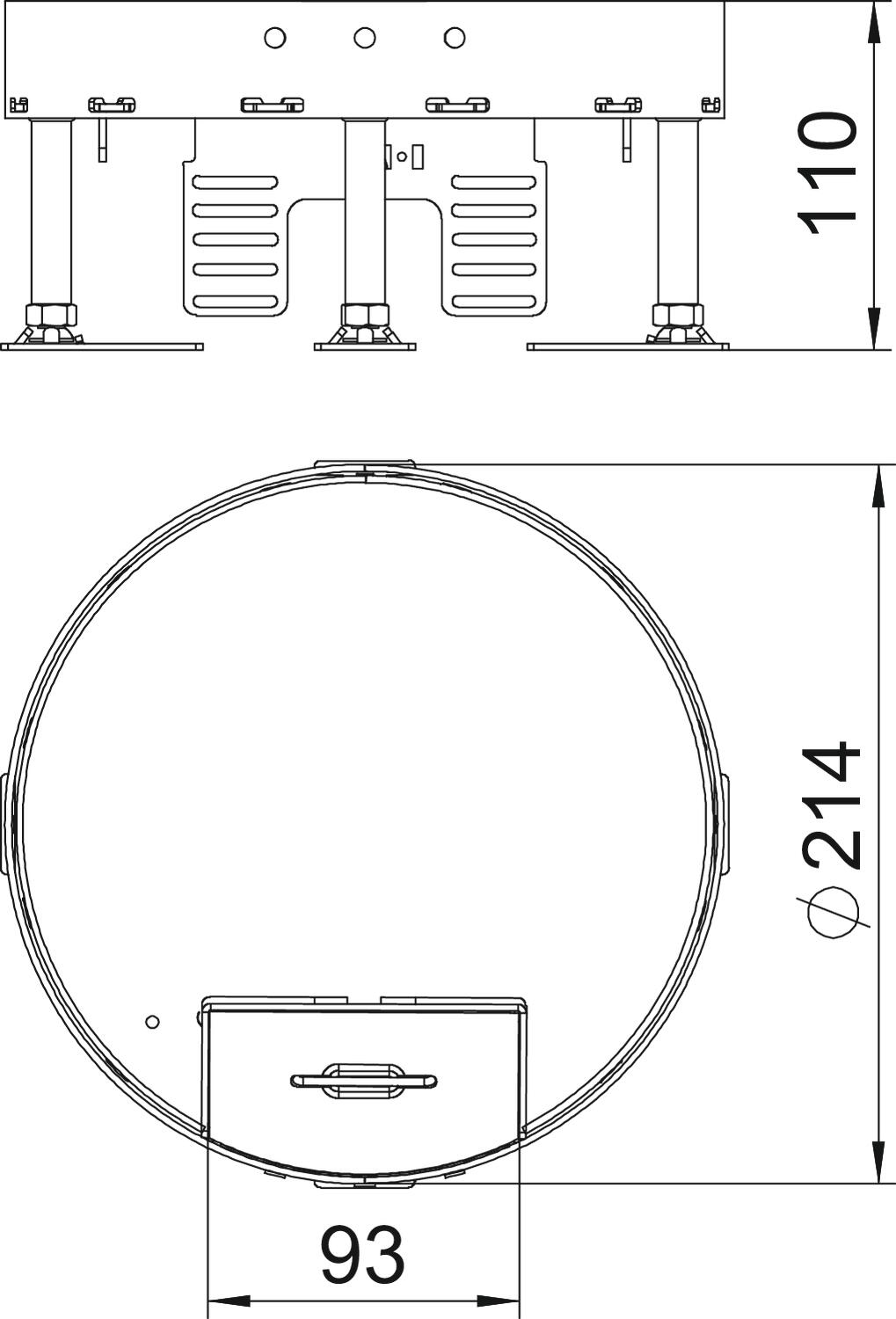

Altura máx. do pavimento 155 mm Altura mín. do pavimento 110 mm Amplitude de nivelamento máx. 155 mm Amplitude de nivelamento mín. 110 mm Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Carga vertical, grande área até 15.000 N Carga vertical, pequena área até 3.000 N Comprimento 214 mm Diâmetro de instalação 215 Dimensão Ø215mm Espessura do revestimento do pavimento 25 mm Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Largura 214 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida h 110 mm Modelo para cargas pesadas não Número de saídas de cabos 1 Número de suportes de aparelhos 2 Número dos aparelhos a instalar 6 Permissões VDE Profundidade de instalação 110 mm Separável não Suporte para instalação de suportes de aparelhos. sim Tamanho nominal para unidades de montagem de aparelhos R4 Tipo de sistema de instalação UT3 Tratamento do pavimento seco Versão redondo Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Nivelador de altura RKNEV2
RK NEV2 110 7405815 1 CJ
Platine 2 x Tipo C para suporte de montagem
MTM 2C 7407788 1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm
MTU 2 7407836 1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm
UT3 45 3 7408723 1 Unidade - Downloads
-
Ficha técnica RKS2 R4 V25 / 7409260 , 0.26MB , pdfMarca de aprovação Marca de aprovação VDE RK RKN , 0.18MB , pdfInstruções de montagem Tampa redonda nivelável com saída de cabos e pés niveladores RKSR , 0.24MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
