Tampa nivelável com saída de cabos, RKSN, latão 110 | 155 | 25 | 110 | 4

Tampa nivelável com saída de cabos, RKSN, latão

Ref. 7409204 | EAN 4012195867111

Ref. / Tipo	7409204 / RKSN2 4 MS 25

Altura mín. do pavimento	110 mm

Altura máx. do pavimento	155 mm

Espessura do revestimento do pavimento	25 mm

Medida h	110 mm

Tamanho nominal para unidades de montagem de aparelhos	4

Descrição do produto

Descrição do produto

Caixa nivelável do tamanho nominal 4 com saída de cabos para montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores.
Tampa nivelável com saída de cabos, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT2. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45.

Dados técnicos

Dados técnicos

Altura máx. do pavimento	155 mm
Altura mín. do pavimento	110 mm
Amplitude de nivelamento máx.	155 mm
Amplitude de nivelamento mín.	110 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Carga vertical, grande área	até 5.000 N
Carga vertical, pequena área	até 3.000 N

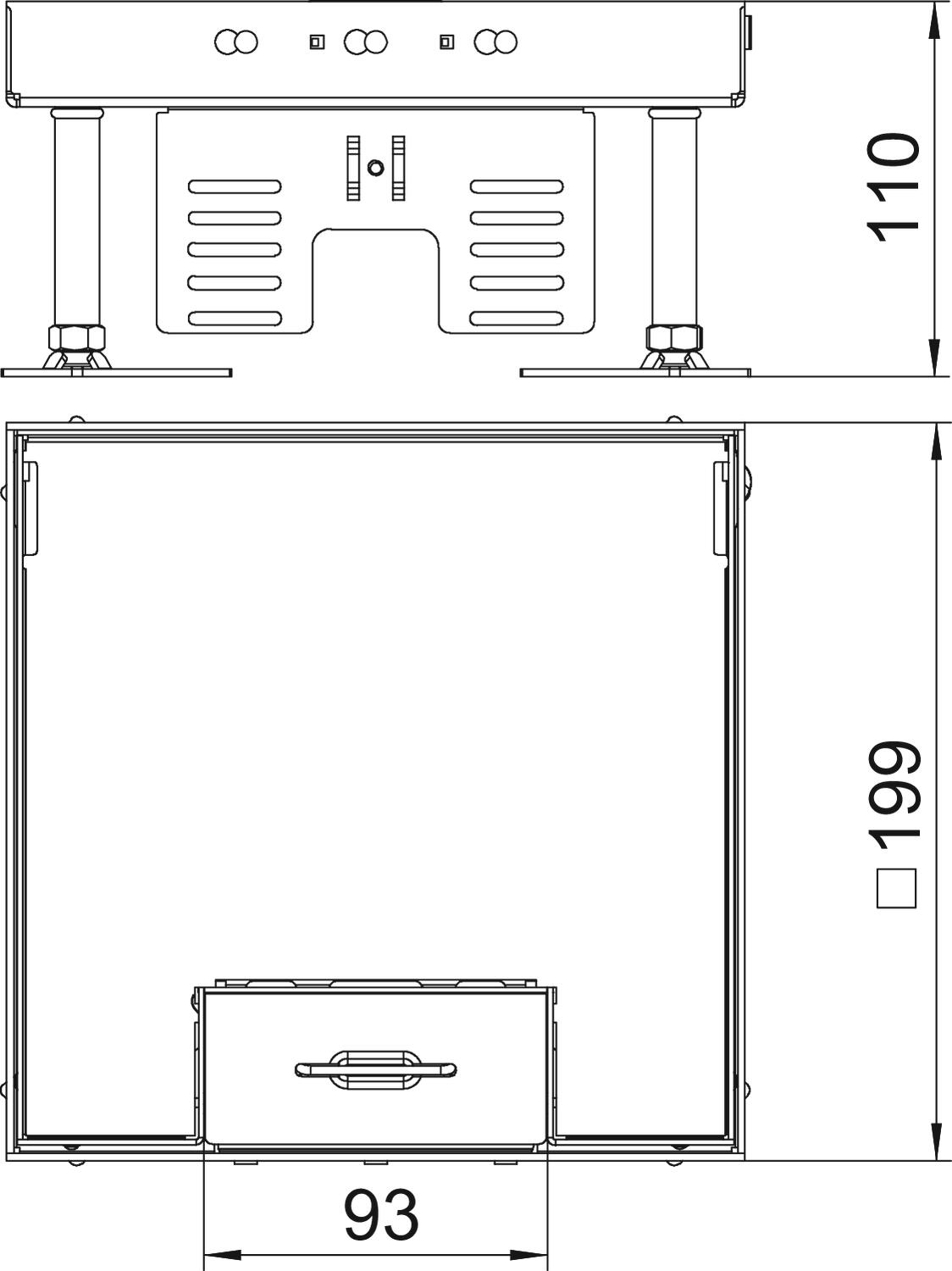

Comprimento de instalação	201 mm
Dimensão	200x200mm
Espessura do revestimento do pavimento	25 mm
Grau de proteção (IP), em não utilização	IP40
Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK10
Largura de instalação	201 mm

Material	Latão
Medida h	110 mm
Modelo para cargas pesadas	não
Número de saídas de cabos	1
Número de suportes de aparelhos	2
Número dos aparelhos a instalar	6
Permissões	VDE
Profundidade de instalação	110 mm
Separável	não
Suporte para instalação de suportes de aparelhos.	sim
Tamanho nominal para unidades de montagem de aparelhos	4
Tipo de sistema de instalação	UT3
Tratamento do pavimento	seco
Versão	quadrada
Versão da saída de cabos	Saída de cabos oscilável

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Altura máx. do pavimento	Espessura do revestimento do pavimento	Medida h	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKSN2 4 MS 25	110 mm	155 mm	25 mm	110 mm	4	7409204	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Nivelador de altura RKNEV2	RK NEV2 110	7405815	CJ	1 CJ
Platine 2 x Tipo C para suporte de montagem	MTM 2C	7407788	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm	MTU 2	7407836	Unidade	1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm	UT3 45 3	7408723	Unidade	1 Unidade
