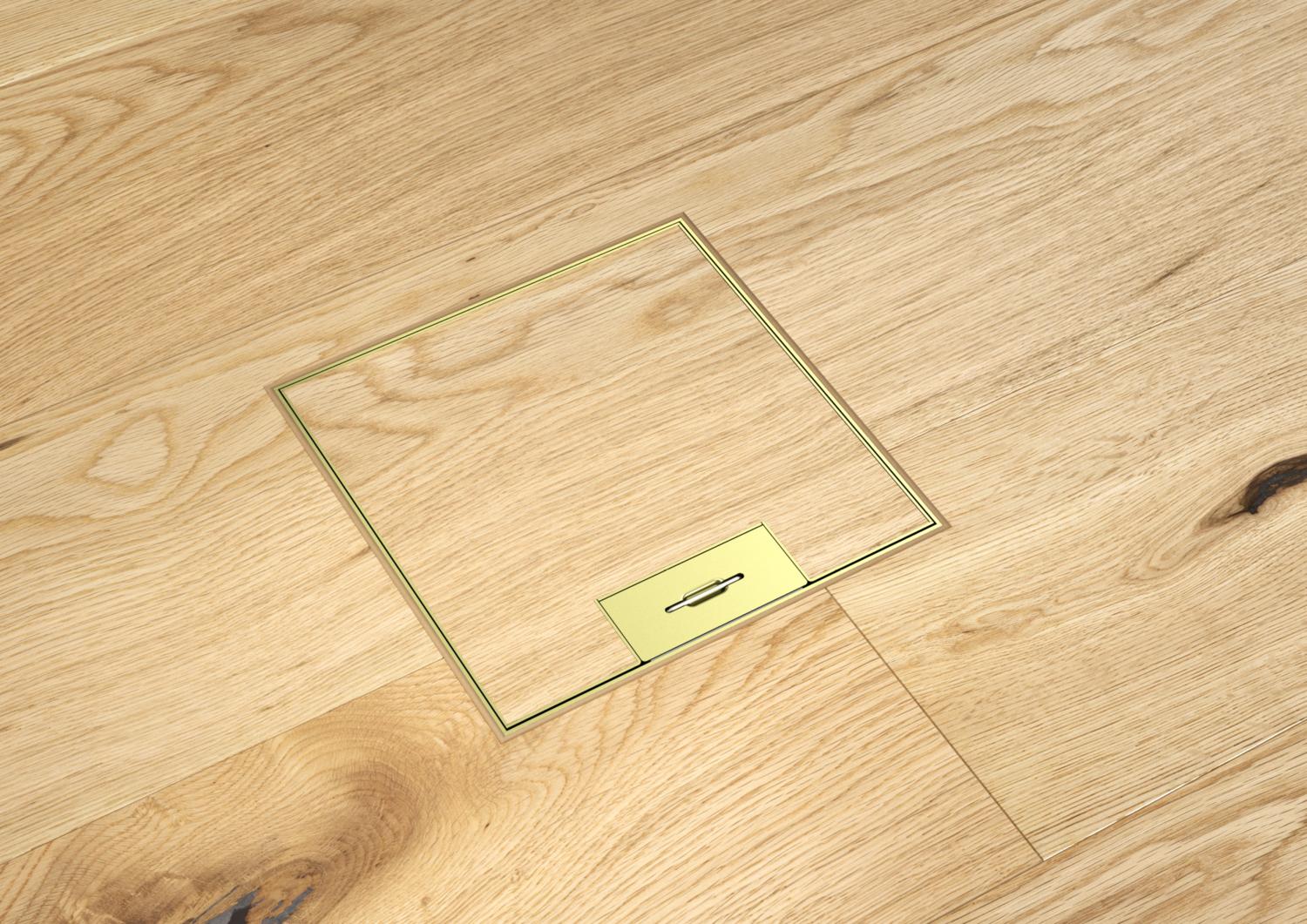

Tampa nivelável com saída de cabos, RKSN, latão
Ref. 7409212 | EAN 4012195867173
- Descrição do produto
-
Descrição do produto
Caixa nivelável do tamanho nominal 9 com saída de cabos para montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores.
Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®.
-
- Dados técnicos
-
Dados técnicos

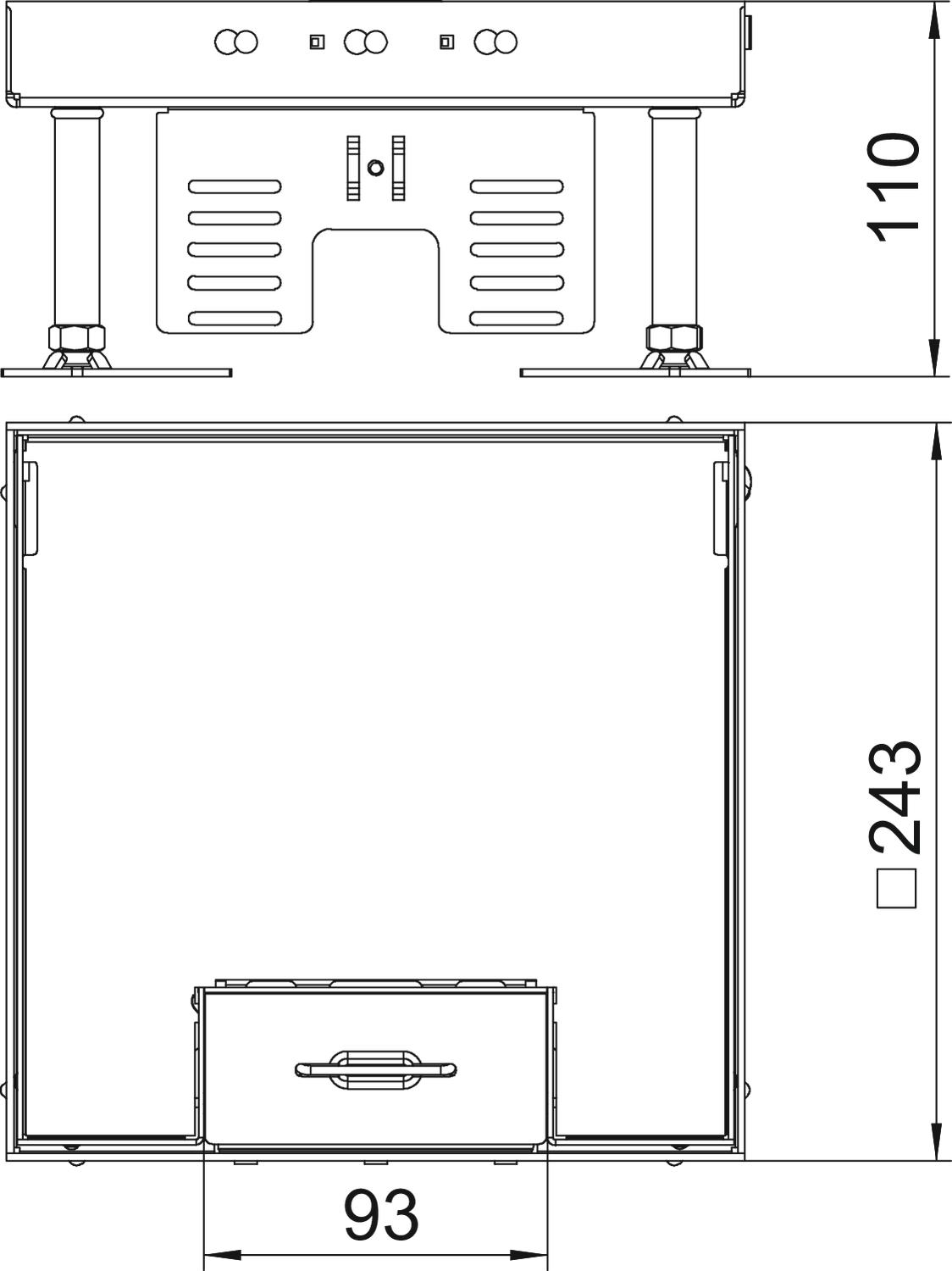

Altura máx. do pavimento 150 mm Altura mín. do pavimento 105 mm Amplitude de nivelamento máx. 150 mm Amplitude de nivelamento mín. 105 mm Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Carga vertical, grande área até 5.000 N Carga vertical, pequena área até 3.000 N Comprimento de instalação 244 mm Dimensão 243x243mm Espessura do revestimento do pavimento 20 mm Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Largura de instalação 244 mm Material Latão Medida h 105 mm Modelo para cargas pesadas não Número de saídas de cabos 1 Número de suportes de aparelhos 3 Número dos aparelhos a instalar 12 Permissões VDE Profundidade de instalação 105 mm Separável não Suporte para instalação de suportes de aparelhos. sim Tamanho nominal 350 mm Tamanho nominal para unidades de montagem de aparelhos 9 Tipo de sistema de instalação UT4 Tratamento do pavimento seco Versão quadrada Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica RKSN2 9 MS 20 / 7409212 , 0.31MB , pdfDeclaração de conformidade RKSN2 9 MS 20 / 7409212 , 0.16MB , pdfMarca de aprovação Marca de aprovação VDE RK RKN , 0.18MB , pdfInstruções de montagem Tampa quadrada com saída de cabos e pés niveladores RKSN , 0.25MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
