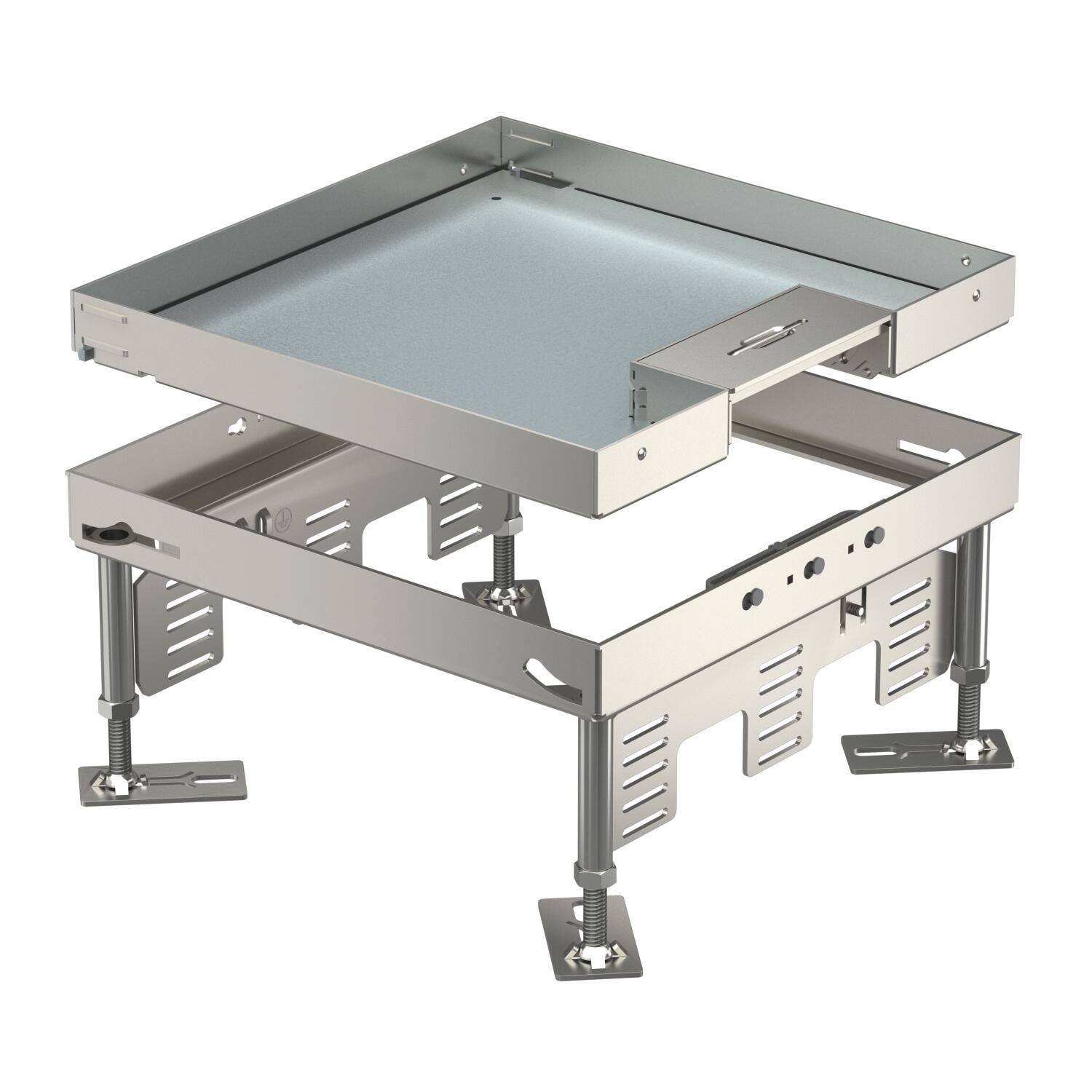

Tampa nivelável com saída de cabos, RKSN, aço inoxidável

Ref. 7409220 | EAN 4012195867234

Ref. / Tipo

Altura mín. do pavimento

Altura máx. do pavimento

Espessura do revestimento do pavimento

Medida h

Versão da saída de cabos	Saída de cabos oscilável

Tamanho nominal para unidades de montagem de aparelhos	9

Descrição do produto

Descrição do produto

Caixa nivelável do tamanho nominal 9 com saída de cabos para montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores.
Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®.

Dados técnicos

Dados técnicos

Altura máx. do pavimento	155 mm
Altura mín. do pavimento	110 mm
Amplitude de nivelamento máx.	155 mm
Amplitude de nivelamento mín.	110 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Carga vertical, grande área	até 15.000 N
Carga vertical, pequena área	até 3.000 N
Comprimento de instalação	244 mm
Dimensão	243x243mm
Espessura do revestimento do pavimento	25 mm
Grau de proteção (IP), em não utilização	IP40
Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK10
Largura de instalação	244 mm

Material	Aço inoxidável, livre de ferrugem 1.4301
Modelo para cargas pesadas	não
Número de saídas de cabos	1
Número de suportes de aparelhos	3
Número dos aparelhos a instalar	12
Permissões	VDE
Profundidade de instalação	110 mm
Separável	não
Suporte para instalação de suportes de aparelhos.	sim
Tamanho nominal	350 mm
Tamanho nominal para unidades de montagem de aparelhos	9
Tipo de sistema de instalação	UT4
Tratamento do pavimento	seco
Versão	quadrada
Versão da saída de cabos	Saída de cabos oscilável

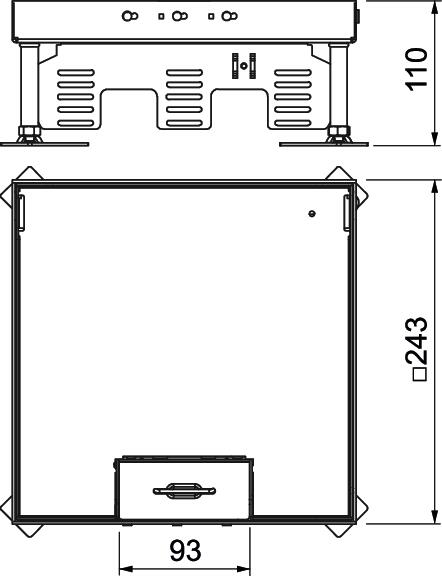

Dimensões

Comprimento	243 mm
Largura	243 mm

Medida h	110 mm

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Altura máx. do pavimento	Espessura do revestimento do pavimento	Medida h	Versão da saída de cabos	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKSN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Saída de cabos oscilável	9	7409218	Unidade	1 Unidade
RKSN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	Saída de cabos oscilável	9	7409220	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Nivelador de altura RKNEV2	RK NEV2 110	7405815	CJ	1 CJ
Platine 2 x Tipo C para suporte de montagem	MTM 2C	7407788	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm	MTU 3	7407840	Unidade	1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm	UT4 45 4	7408727	Unidade	1 Unidade
