Tampa nivelável cega, RKR, latão
Ref. 7409124 | EAN 4012195868439
- Descrição do produto
-
Descrição do produto
Tampa nivelável "cega" para estabelecimento de uma abertura de inspeção do tamanho nominal R9 em pavimentos tratados a seco ou a húmido em interiores. Apenas adequada para pavimentos lisos.
Tampa nivelável como tampa cega, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.
-
- Dados técnicos
-
Dados técnicos

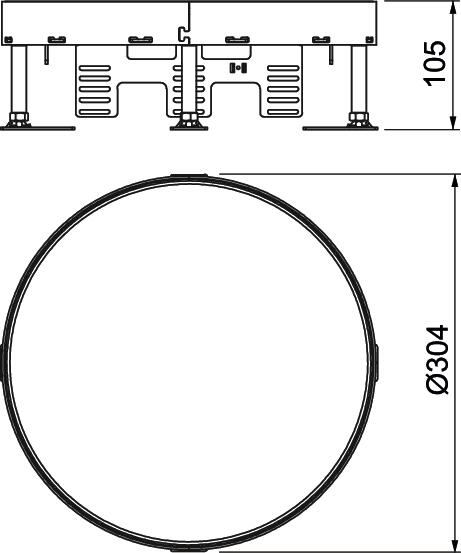

Altura máx. do pavimento 155 mm Altura mín. do pavimento 105 mm Amplitude de nivelamento máx. 155 mm Amplitude de nivelamento mín. 105 mm Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Carga vertical, grande área até 5.000 N Carga vertical, pequena área até 3.000 N Comprimento 304 mm Diâmetro de instalação 305 Dimensão Ø305mm Espessura do revestimento do pavimento 25 mm Grau de proteção (IP), em não utilização IP44 Grau de proteção (IP), em utilização IP00 Grau de proteção código IK IK10 Largura 304 mm Material Latão Medida h 105 mm Modelo para cargas pesadas não Número de suportes de aparelhos 3 Permissões VDE Profundidade de instalação 105 mm Separável não Suporte para instalação de suportes de aparelhos. não Tamanho nominal para unidades de montagem de aparelhos R9 Tipo de sistema de instalação UT4 Tratamento do pavimento húmido Versão redondo Versão da saída de cabos Sem saída de cabo - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Nivelador de altura RKNEV2
RK NEV2 110 7405815 1 CJ
Platine 2 x Tipo C para suporte de montagem
MTM 2C 7407788 1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm
MTU 3 7407840 1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm
UT4 45 4 7408727 1 Unidade - Downloads
-
Ficha técnica RKR2 9M 25 / 7409124 , 0.25MB , pdfMarca de aprovação Marca de aprovação VDE RK RKN , 0.18MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
