Tampa nivelável cega, RKR, aço inoxidável 105 | 155 | 25 | | R9

Tampa nivelável cega, RKR, aço inoxidável

Ref. 7409130 | EAN 4012195868484

Ref. / Tipo	7409130 / RKR2 9V 25

Altura mín. do pavimento	105 mm

Altura máx. do pavimento	155 mm

Espessura do revestimento do pavimento	25 mm

Tamanho nominal para unidades de montagem de aparelhos	R9

Descrição do produto

Descrição do produto

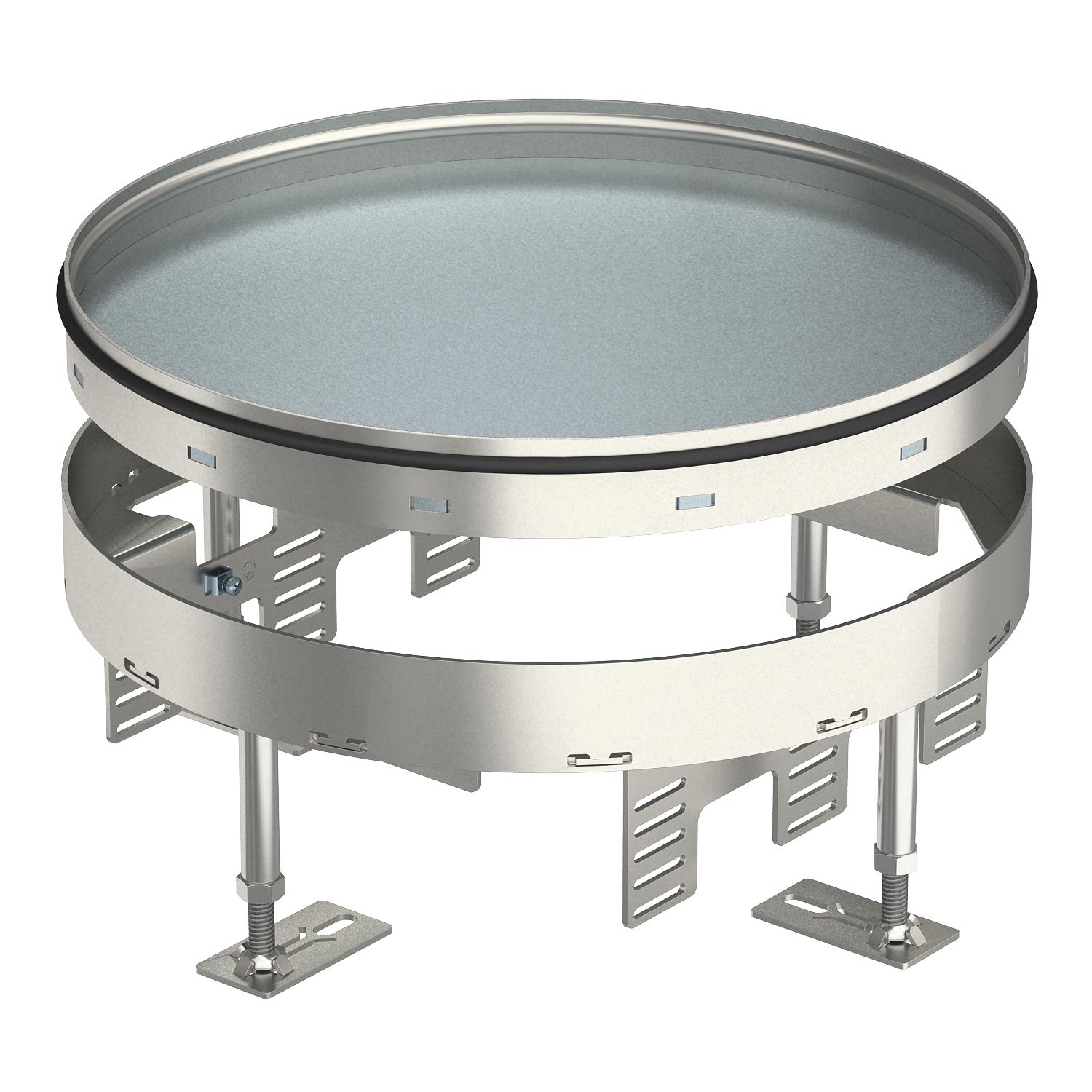

Tampa nivelável "cega" para estabelecimento de uma abertura de inspeção do tamanho nominal R9 em pavimentos tratados a seco ou a húmido em interiores. Apenas adequada para pavimentos lisos.
Tampa nivelável como tampa cega, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.

Dados técnicos

Dados técnicos

Altura máx. do pavimento	155 mm
Altura mín. do pavimento	105 mm
Amplitude de nivelamento máx.	155 mm
Amplitude de nivelamento mín.	105 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Carga vertical, grande área	até 5.000 N
Carga vertical, pequena área	até 3.000 N

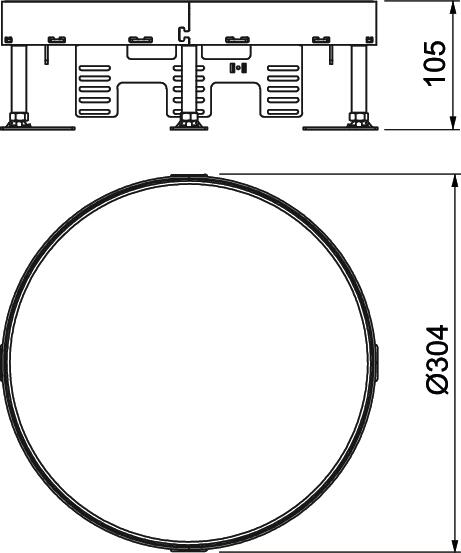

Comprimento	304 mm
Diâmetro de instalação	305
Dimensão	Ø305mm
Espessura do revestimento do pavimento	25 mm
Grau de proteção (IP), em não utilização	IP44
Grau de proteção (IP), em utilização	IP00
Grau de proteção código IK	IK10

Largura	304 mm
Material	Aço inoxidável, livre de ferrugem 1.4301
Medida h	105 mm
Modelo para cargas pesadas	não
Número de suportes de aparelhos	3
Permissões	VDE
Profundidade de instalação	105 mm
Separável	não
Suporte para instalação de suportes de aparelhos.	não
Tamanho nominal para unidades de montagem de aparelhos	R9
Tipo de sistema de instalação	UT4
Tratamento do pavimento	húmido
Versão	redondo
Versão da saída de cabos	Sem saída de cabo

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Altura máx. do pavimento	Espessura do revestimento do pavimento	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKR2 9V 25	105 mm	155 mm	25 mm	R9	7409130	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Nivelador de altura RKNEV2	RK NEV2 110	7405815	CJ	1 CJ
Platine 2 x Tipo C para suporte de montagem	MTM 2C	7407788	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm	MTU 3	7407840	Unidade	1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm	UT4 45 4	7408727	Unidade	1 Unidade
