Tampa nivelável cega, RKR, aço inoxidável 105 | 155 | 25 | | R4

Tampa nivelável cega, RKR, aço inoxidável

Ref. 7409090 | EAN 4012195868248

Ref. / Tipo	7409090 / RKR2 4V 25

Altura mín. do pavimento	105 mm

Altura máx. do pavimento	155 mm

Espessura do revestimento do pavimento	25 mm

Tamanho nominal para unidades de montagem de aparelhos	R4

Descrição do produto

Descrição do produto

Tampa nivelável "cega" para estabelecimento de uma abertura de inspeção do tamanho nominal R4 em pavimentos tratados a seco ou a húmido em interiores. Apenas adequada para pavimentos lisos.
Tampa nivelável como tampa cega, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT2. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45.

Dados técnicos

Dados técnicos

Altura máx. do pavimento	155 mm
Altura mín. do pavimento	105 mm
Amplitude de nivelamento máx.	155 mm
Amplitude de nivelamento mín.	105 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Carga vertical, grande área	até 15.000 N
Carga vertical, pequena área	até 3.000 N
Diâmetro de instalação	215
Dimensão	Ø215mm
Espessura do revestimento do pavimento	25 mm
Grau de proteção (IP), em não utilização	IP44
Grau de proteção (IP), em utilização	IP00

Grau de proteção código IK	IK10
Material	Aço inoxidável, livre de ferrugem 1.4301
Modelo para cargas pesadas	não
Número de suportes de aparelhos	2
Permissões	VDE
Profundidade de instalação	105 mm
Separável	não
Suporte para instalação de suportes de aparelhos.	não
Tamanho nominal para unidades de montagem de aparelhos	R4
Tipo de sistema de instalação	UT3
Tratamento do pavimento	húmido
Versão	redondo
Versão da saída de cabos	Sem saída de cabo

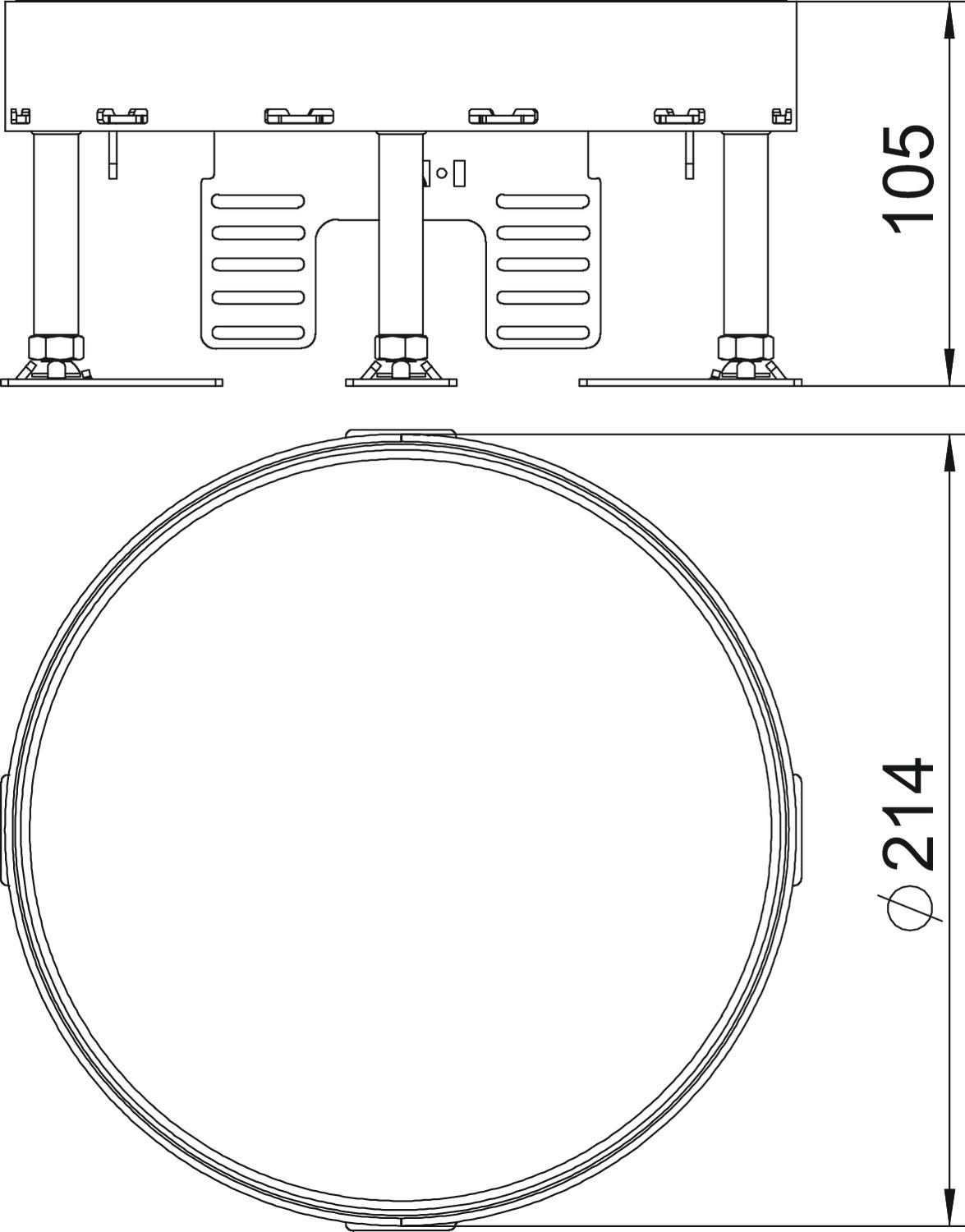

Dimensões

Comprimento	214 mm
Largura	214 mm

Medida h	105 mm

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Altura máx. do pavimento	Espessura do revestimento do pavimento	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKR2 4V 25	105 mm	155 mm	25 mm	R4	7409090	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Nivelador de altura RKNEV2	RK NEV2 110	7405815	CJ	1 CJ
Platine 2 x Tipo C para suporte de montagem	MTM 2C	7407788	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm	MTU 2	7407836	Unidade	1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm	UT3 45 3	7408723	Unidade	1 Unidade
