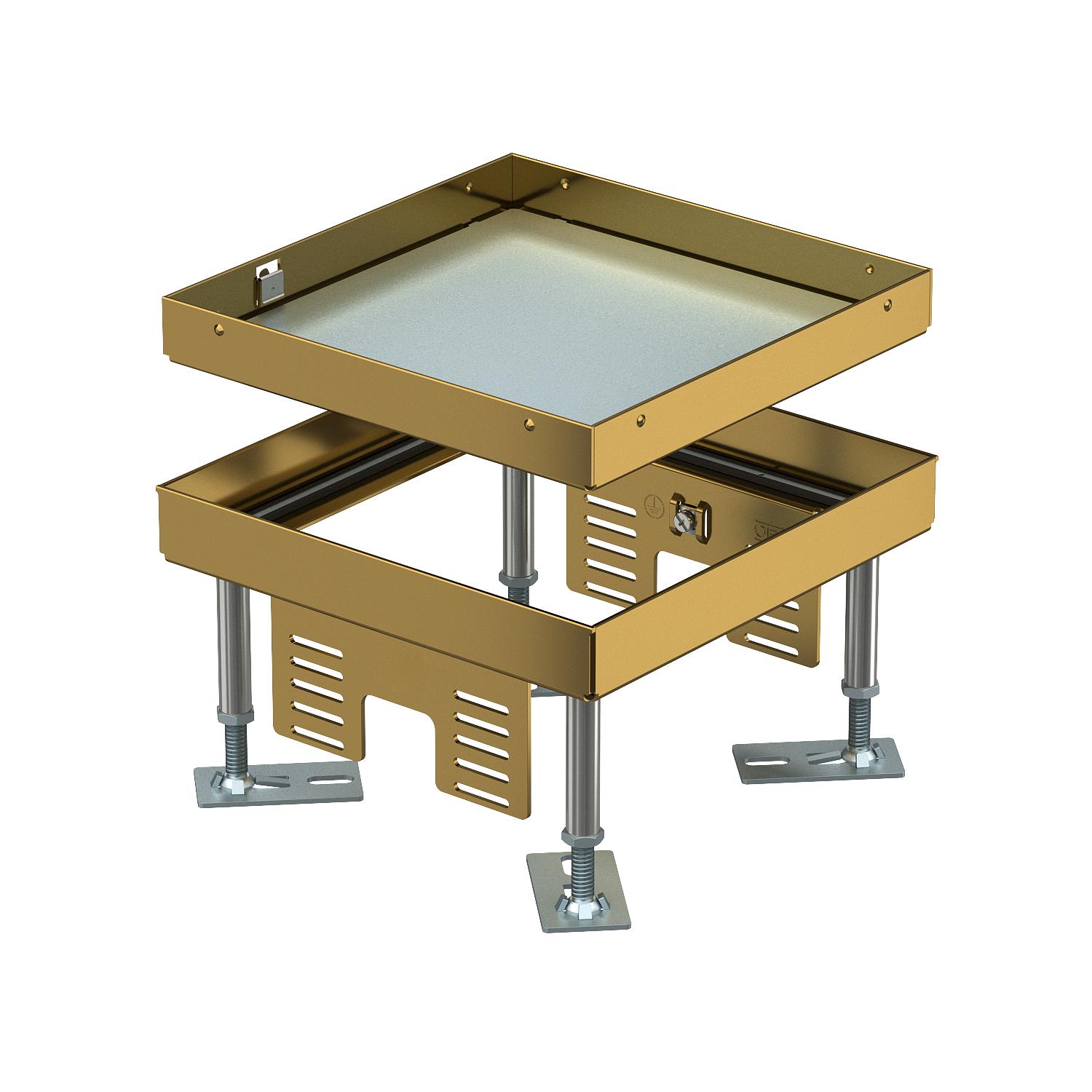

Tampa nivelável cega, RKN, latão

Ref. 7408952 | EAN 4012197278199

4
Descrição do produto

Descrição do produto

As tampas quadradas niveláveis são adequadas para a montagem de aparelhos ao nível do pavimento em chão falso, bem como sistema de betonilha. Conforme a versão, são adequadas para pisos com limpeza a seco, húmido ou molhado. Através de um nivelamento interno, o canto superior da tampa é ajustado com precisão ao canto superior do revestimento do pavimento envolvente. No caso de montagem num sistema de calhas, este deve possuir uma abertura de montagem adequada. Uma caixa de pavimento necessita de um aro de redução com abertura de montagem adequada. As tampas são feitas em aço inoxidável ou latão. Todas as tampas possuem uma placa de chapa de aço com 4 mm de espessura, para sustentar as eventuais cargas móveis de forma segura. As tampas estão disponíveis para diferentes espessuras de revestimento do pavimento com 20 e 25 mm.


Tampa nivelável como tampa cega, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT2. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Grau de proteção IP 55
Dados técnicos

Dados técnicos

Altura máx. do pavimento 150 mm
Altura mín. do pavimento 105 mm
Amplitude de nivelamento máx. 150 mm
Amplitude de nivelamento mín. 105 mm
Apropriado para instalação de pavimento côncavo sim
Apropriado para instalação em chão falso sim
Carga vertical, grande área até 15.000 N
Carga vertical, pequena área até 3.000 N
Comprimento de instalação 201 mm
Dimensão 199x199x100
Espessura do revestimento do pavimento 20 mm
Grau de proteção (IP), em não utilização IP55
Grau de proteção (IP), em utilização IP00
Grau de proteção código IK IK10
Largura de instalação 201 mm
Material Latão
Modelo para cargas pesadas não
Norma EN 50085-2-2
Número de suportes universais 2 x UT3
Permissões VDE
Profundidade de instalação 105 mm
Secção do pavimento/abertura de montagem 201x201
Separável não
Suporte para instalação de suportes de aparelhos. não
Tamanho nominal para unidades de montagem de aparelhos 4
Tipo de sistema de instalação UT3
Tratamento do pavimento húmido
Versão quadrada
Versão da saída de cabos Sem saída de cabo

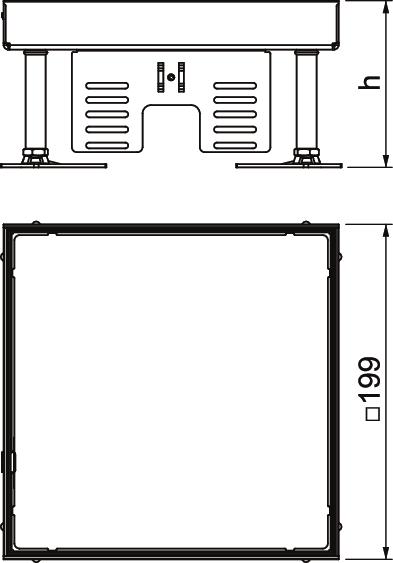

Dimensões

Altura 105 mm
Comprimento 199 mm
Largura 199 mm
Medida h 105 mm
Todos os tipos

Todos os tipos

Tipo Altura mín. do pavimento Altura máx. do pavimento Espessura do revestimento do pavimento Medida h Tamanho nominal para unidades de montagem de aparelhos Ref. Quantidade Qte. minima fornec.
RKN3 4 MS 20 105 mm 150 mm 20 mm 105 mm 4 7408952
1 Unidade
RKN3 4 MS 25 110 mm 155 mm 25 mm 110 mm 4 7408956
1 Unidade
