Tampa nivelável cega, RKN, aço inoxidável 105 | 150 | 20 | 105 | Sem saída de cabo | 9

Tampa nivelável cega, RKN, aço inoxidável

Ref. 7408970 | EAN 4012197278151

Ref. / Tipo

Altura mín. do pavimento

Altura máx. do pavimento

Espessura do revestimento do pavimento

Medida h

Versão da saída de cabos	Sem saída de cabo

Tamanho nominal para unidades de montagem de aparelhos	9

Voltar para vista geral

Descrição do produto

Descrição do produto

Tampa quadrada nivelável "cega" para a criação de uma abertura de inspeção de tamanho nominal 9. Montagem em sistemas de calhas, chãos falsos, em pavimentos tratados a seco ou a húmido em interiores. Apenas adequada para pavimentos lisos.
Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®. Podem ser instaladas 3 placas de suporte APMT5.

Dados técnicos

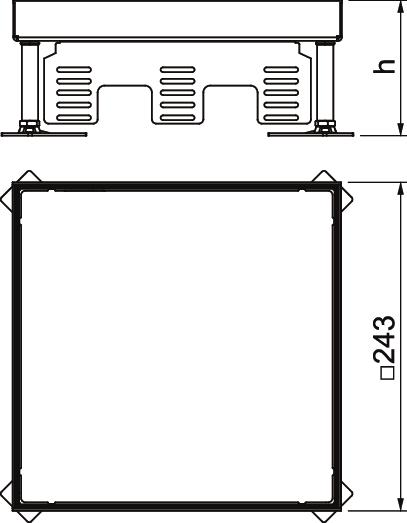

Dimensões

Altura	105 mm
Altura máx. do pavimento	150 mm
Altura mín. do pavimento	105 mm
Amplitude de nivelamento máx.	150 mm
Amplitude de nivelamento mín.	105 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Carga vertical, grande área	até 15.000 N
Carga vertical, pequena área	até 3.000 N
Comprimento	243 mm
Comprimento de instalação	244 mm
Dimensão	243x243x100
Espessura do revestimento do pavimento	20 mm
Grau de proteção (IP), em não utilização	IP55
Grau de proteção (IP), em utilização	IP00
Grau de proteção código IK	IK10
Largura	243 mm

Largura de instalação	244 mm
Material	Aço inoxidável, livre de ferrugem
Medida h	105 mm
Modelo para cargas pesadas	não
Norma	EN 50085-2-2
Número de suportes universais	3 x UT4
Permissões	VDE
Profundidade de instalação	105 mm
Secção do pavimento/abertura de montagem	244x244
Separável	não
Suporte para instalação de suportes de aparelhos.	não
Tamanho nominal para unidades de montagem de aparelhos	9
Tipo de sistema de instalação	UT4
Tratamento do pavimento	húmido
Versão	quadrada
Versão da saída de cabos	Sem saída de cabo

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Altura máx. do pavimento	Espessura do revestimento do pavimento	Medida h	Versão da saída de cabos	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Sem saída de cabo	9	7408970	Unidade	1 Unidade
RKN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Sem saída de cabo	9	7408974	Unidade	1 Unidade
