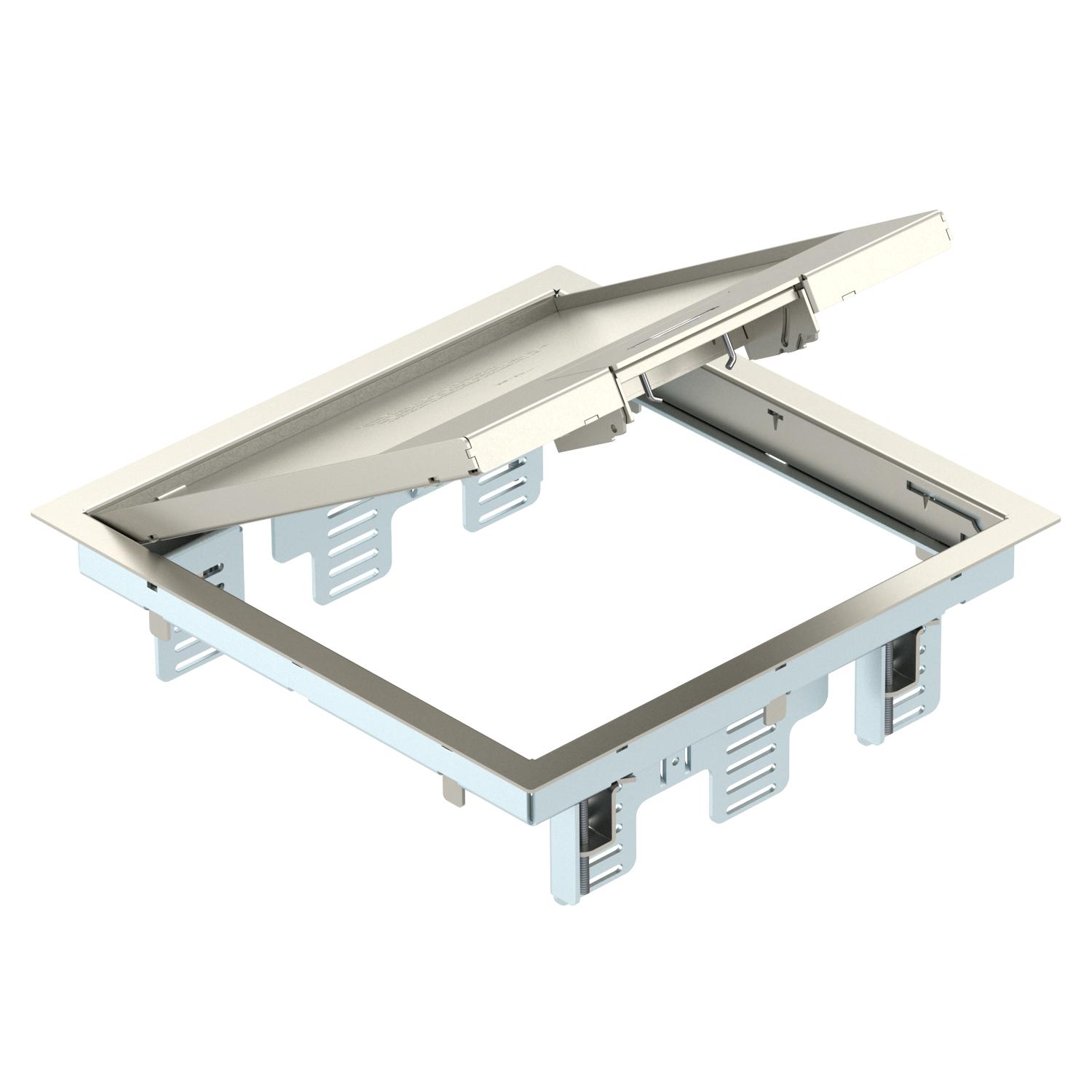

Tampa de encastramento GES9M-2 com pega
Ref. 7405371 | EAN 4012196028740
- Descrição do produto
-
Descrição do produto

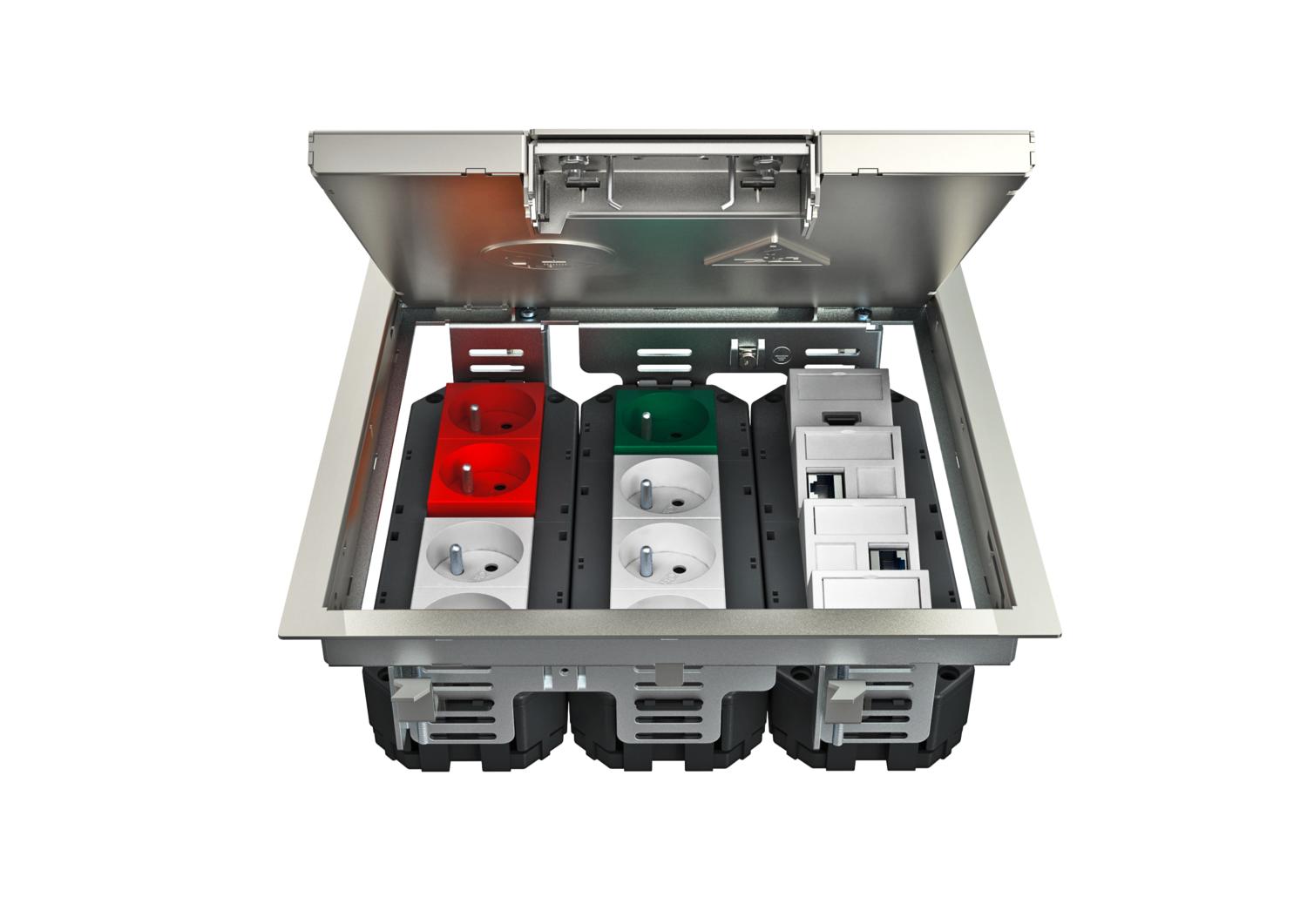

Adaptador para aparelhos com arco do punho para até 12 aparelhos individuais Modul 45 em 3 suportes universais UT4, utilização em sistemas de canais e pavimentos de sistemas em interiores.
Escada de repouso em chapa de aço galvanizada. A espessura do revestimento do pavimento está ajustada para 5 mm, se necessário, ajustável para 10 mm.

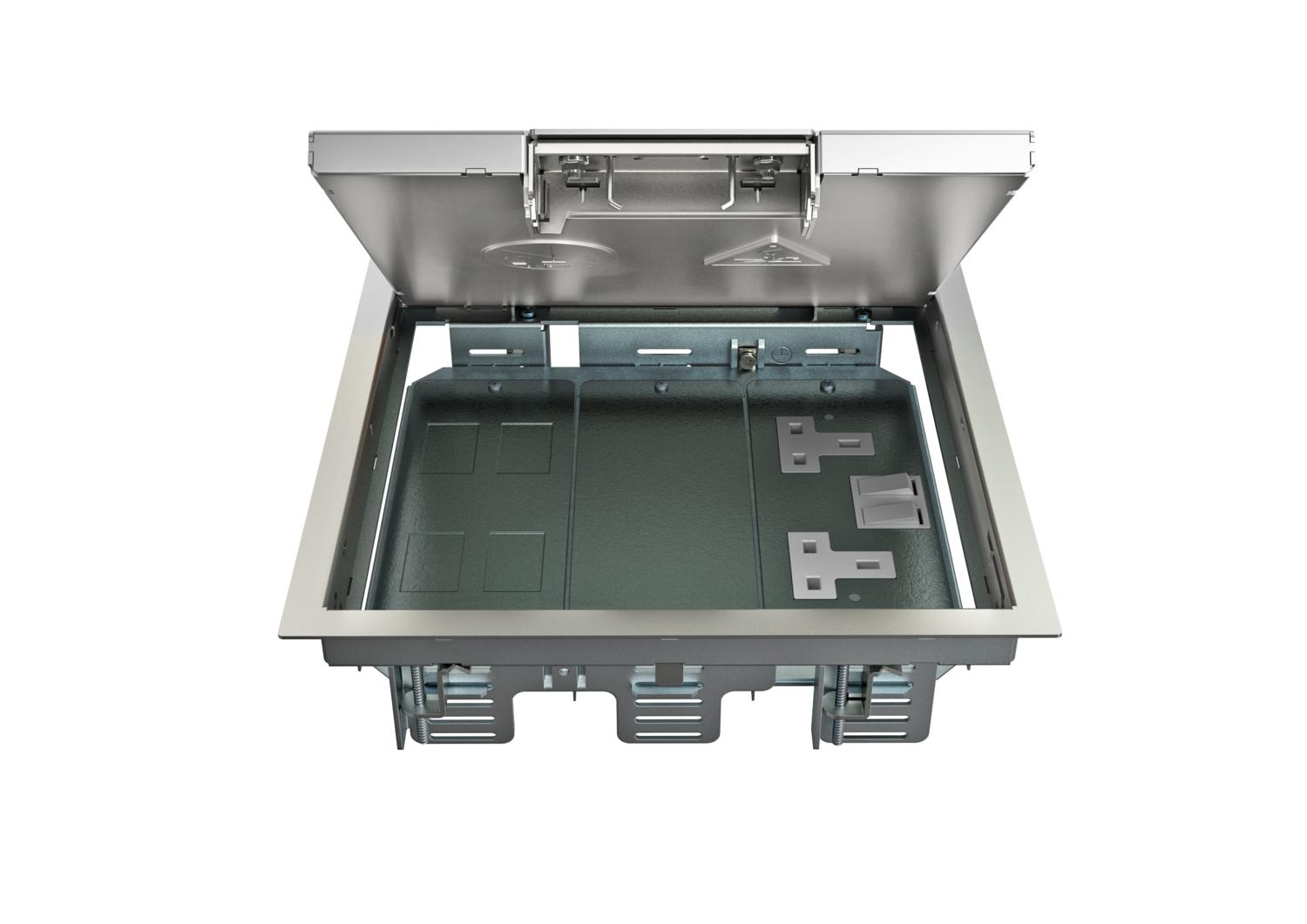

Tampa de encastramento com pega, de 3 compartimentos, para a instalação de suportes de aparelhos MT9. Podem ser instalados 3 espelhos do modelo APMT2.
-
- Dados técnicos
-

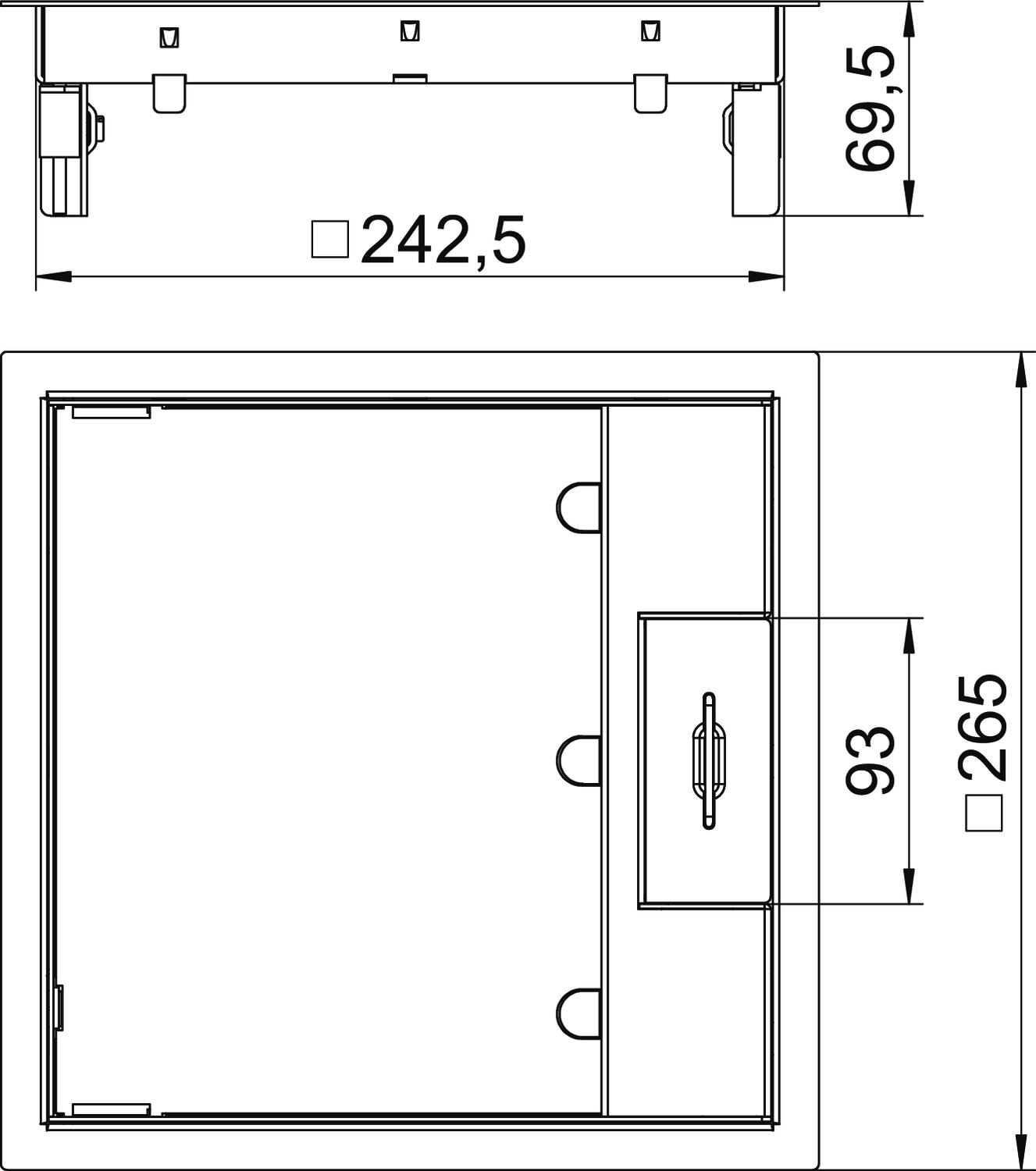

Dimensões
Altura 67 mm Altura mín. do pavimento 78 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento sim Apropriado para calha de pavimento para betonilha sim Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Apropriado para tratamento a húmido não Carga vertical, grande área até 5.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento sim Comprimento 265 mm Comprimento de instalação 244 mm Comprimento exterior 265 mm Design da estrutura Estrutura de proteção da carpete Dimensão 266x266x69 Espessura do revestimento do pavimento 5 mm Estrutura de proteção do pavimento sim Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Largura 265 mm Largura de instalação 244 mm Largura exterior 265 mm Material Aço inoxidável, livre de ferrugem 1.4301 Mecanismo de abertura Pega Modelo para cargas pesadas não Número de suportes de aparelhos 3 Número dos aparelhos a instalar 12 Possibilidade de montagem de vedante não Profundidade de instalação 78 mm Suporte para instalação de suportes de aparelhos. sim Tamanho nominal para unidades de montagem de aparelhos 9 Tipo de sistema de instalação MT4 / GB3 Tratamento do pavimento seco Versão quadrada Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Extensor
GES RV 7407536 2 Unidade
Platine 2 x Tipo C para suporte de montagem
MTM 2C 7407788 1 Unidade

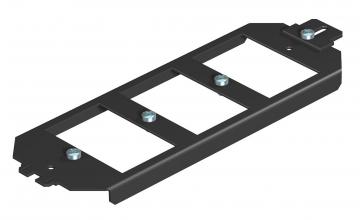

Suporte de montagem para conectores de dados, comprimento 208 mm
MTU 3 7407840 1 Unidade

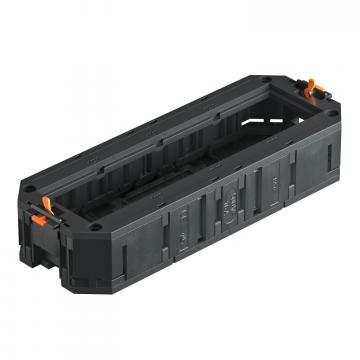

Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm
UT4 45 4 7408727 1 Unidade - Downloads
-
