Tampa de encastramento GES6M-2 com pega
Ref. 7405299 | EAN 4012196028733
- Descrição do produto
-
Descrição do produto
Adaptador para aparelhos com arco do punho para até 9 aparelhos individuais Modul 45 em 3 suportes universais UT3, utilização em sistemas de canais e pavimentos de sistemas em interiores.
Escada de repouso em chapa de aço galvanizada. A espessura do revestimento do pavimento está ajustada para 5 mm, se necessário, ajustável para 10 mm.
Tampa de encastramento com pega, de 3 compartimentos, para a instalação de suportes de aparelhos MT6. Podem ser instalados 3 espelhos do modelo APMT2.
-
- Dados técnicos
-
Dados técnicos

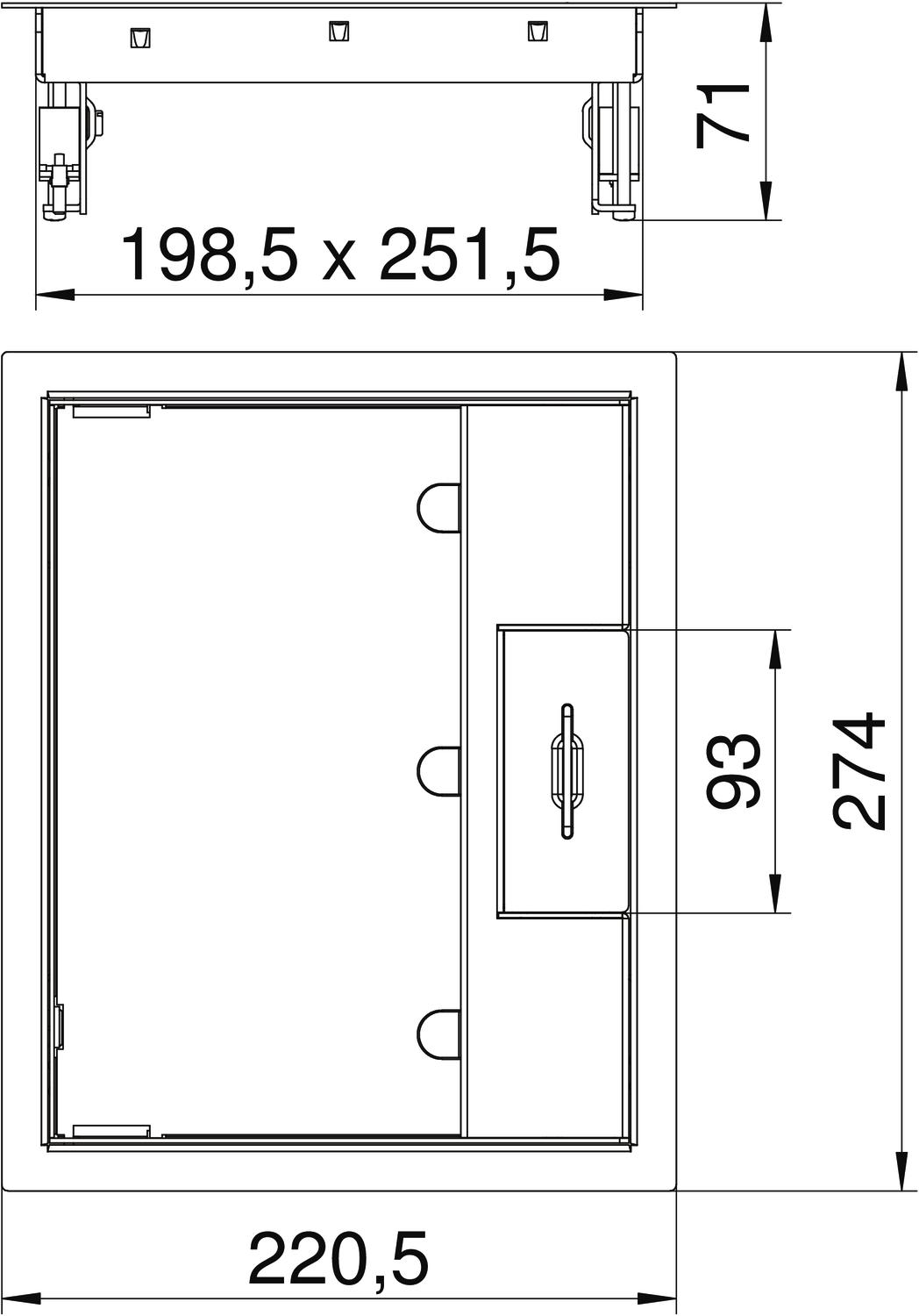

Altura mín. do pavimento 78 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento sim Apropriado para calha de pavimento para betonilha sim Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Apropriado para tratamento a húmido não Carga vertical, grande área até 5.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento sim Comprimento 274 mm Comprimento de instalação 253 mm Comprimento exterior 274 mm Design da estrutura Estrutura de proteção da carpete Dimensão 274x221x70 Espessura do revestimento do pavimento 5 mm Estrutura de proteção do pavimento sim Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Largura 220,5 mm Largura de instalação 200 mm Largura exterior 220,5 mm Material Aço inoxidável, livre de ferrugem 1.4301 Mecanismo de abertura Pega Modelo para cargas pesadas não Número de suportes de aparelhos 3 Número dos aparelhos a instalar 9 Possibilidade de montagem de vedante não Profundidade de instalação 78 mm Suporte para instalação de suportes de aparelhos. sim Tamanho nominal para unidades de montagem de aparelhos 6 Tipo de sistema de instalação MT3 / GB2 Tratamento do pavimento seco Versão retangular Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Extensor
GES RV 7407536 2 Unidade
Platine 2 x Tipo C para suporte de montagem
MTM 2C 7407788 1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm
MTU 2 7407836 1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm
UT3 45 3 7408723 1 Unidade - Downloads
-
Ficha técnica GES6M-2 10U / 7405299 , 0.26MB , pdfDeclaração de conformidade GES6M-2 10U / 7405299 , 0.16MB , pdfMarca de aprovação Marca de aprovação VDE GES , 0.12MB , pdfInstruções de montagem Instruções de montagem, fixação universal GESM-2 , 0.03MB , pdf
