Tampa de encastramento GES6 com pega 5 | 6 | cinzento; RAL 7011

Tampa de encastramento GES6 com pega

Ref. 7405308 | EAN 4012195103080

Ref. / Tipo	7405308 / GES6 U 7011

Espessura do revestimento do pavimento	5 mm

Tamanho nominal para unidades de montagem de aparelhos	6

Cor	cinzento; RAL 7011

Descrição do produto

Descrição do produto

Tampa de encastramento com pega para até 9 aparelhos Modul 45 em 3 suportes universais UT3, utilização em sistemas de calhas de pavimento em interiores.

Tampa de encastramento com pega, de 3 compartimentos, para a instalação de suportes de aparelhos MT6. Podem ser instalados 3 placas de suporte APMT2.

Dados técnicos

Dados técnicos

Altura mín. do pavimento	73 mm
Apropriado para calha de chão fechada no pavimento	não
Apropriado para calha de instalação no pavimento	sim
Apropriado para calha de pavimento para betonilha	sim
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Apropriado para tratamento a húmido	não
Carga vertical, grande área	até 3.000 N
Carga vertical, pequena área	até 2.500 N
Com espaço para revestimento do pavimento	sim
Comprimento de instalação	199 mm
Comprimento exterior	220 mm
Cor	cinzento; RAL 7011
Design da estrutura	Estrutura de proteção da carpete

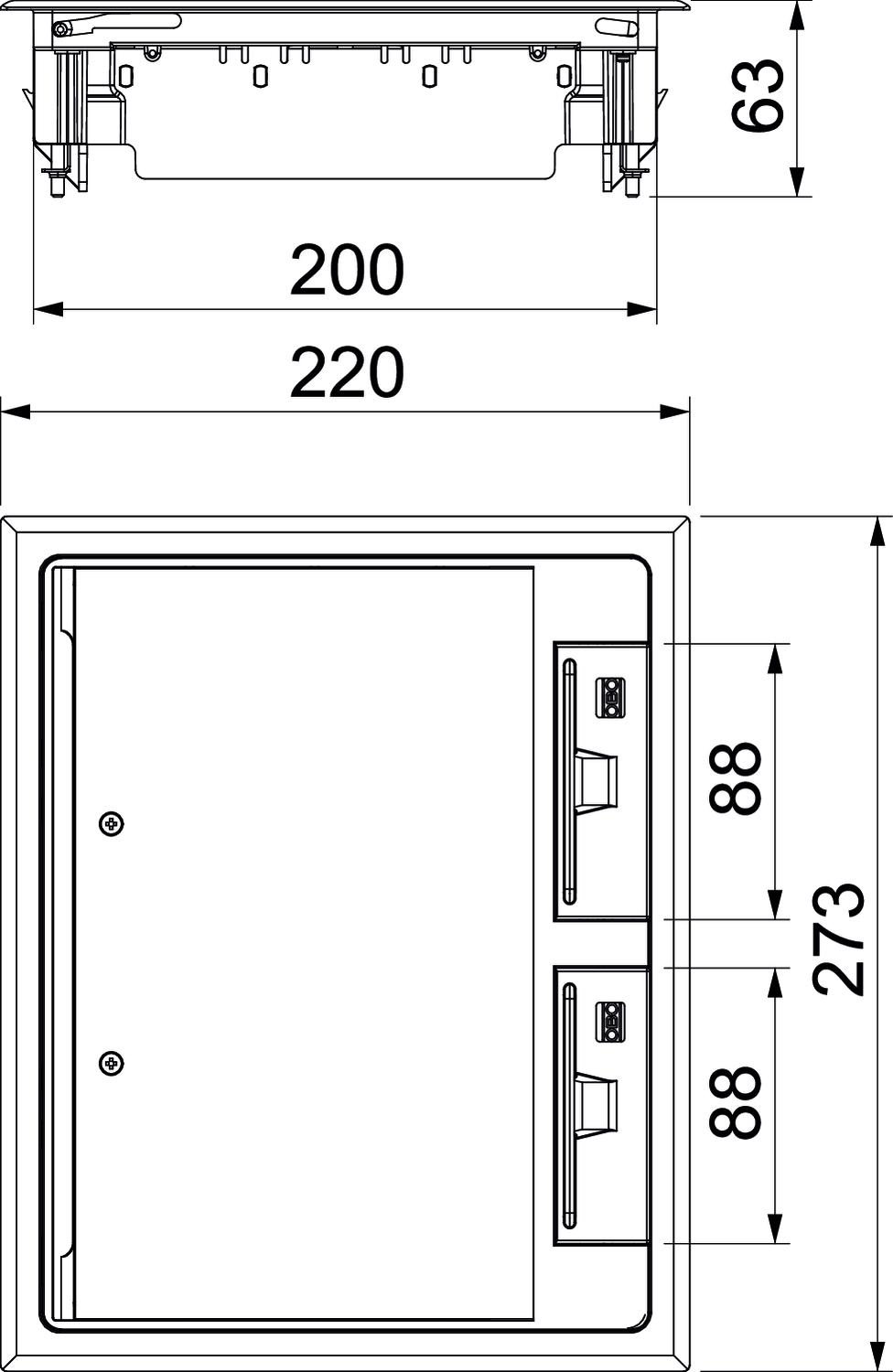

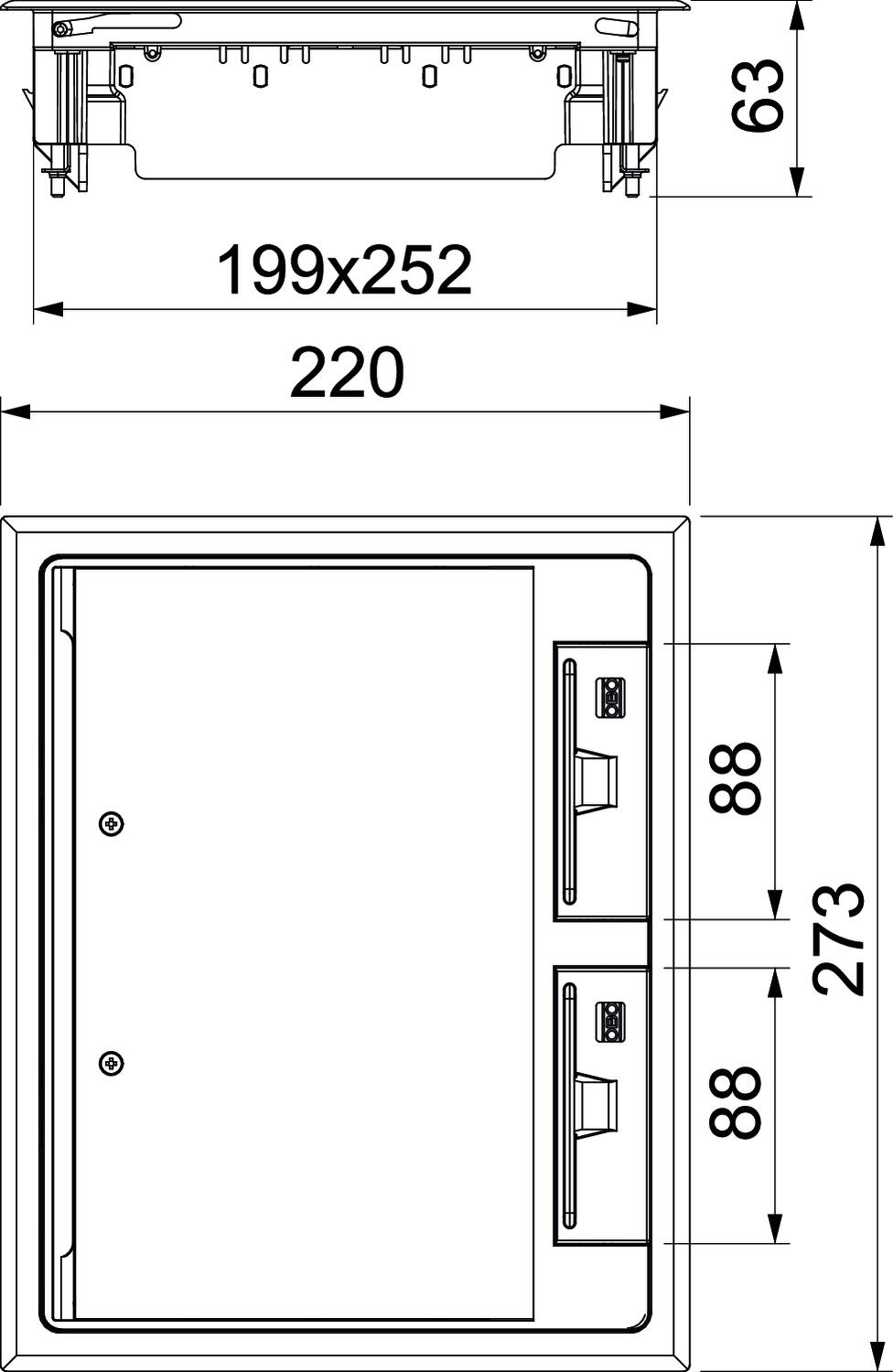

Dimensão	273x220x61
Espessura do revestimento do pavimento	5 mm
Estrutura de proteção do pavimento	sim
Grau de proteção (IP), em não utilização	IP40
Grau de proteção (IP), em utilização	IP20

Grau de proteção código IK	IK08
Largura de instalação	252 mm
Largura exterior	273 mm
Material	Poliamida
Mecanismo de abertura	Pega
Medida h	73 mm
Modelo para cargas pesadas	não
Número de suportes de aparelhos	3
Número dos aparelhos a instalar	9
Permissões	VDE
Possibilidade de montagem de vedante	não
Profundidade de instalação	73 mm
Suporte para instalação de suportes de aparelhos.	sim
Tamanho nominal para unidades de montagem de aparelhos	6
Tipo de sistema de instalação	MT3 / GB2
Tratamento do pavimento	seco
Versão	retangular
Versão da saída de cabos	Saída de cabos oscilável

Todos os tipos

Todos os tipos

Tipo	Espessura do revestimento do pavimento	Tamanho nominal para unidades de montagem de aparelhos	Cor	Ref.	Quantidade	Qte. minima fornec.
GES6 U 7011	5 mm	6	cinzento; RAL 7011	7405308	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Extensor	GES RV	7407536	Unidade	2 Unidade
Platine 2 x Tipo C para suporte de montagem	MTM 2C	7407788	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm	MTU 2	7407836	Unidade	1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm	UT3 45 3	7408723	Unidade	1 Unidade
