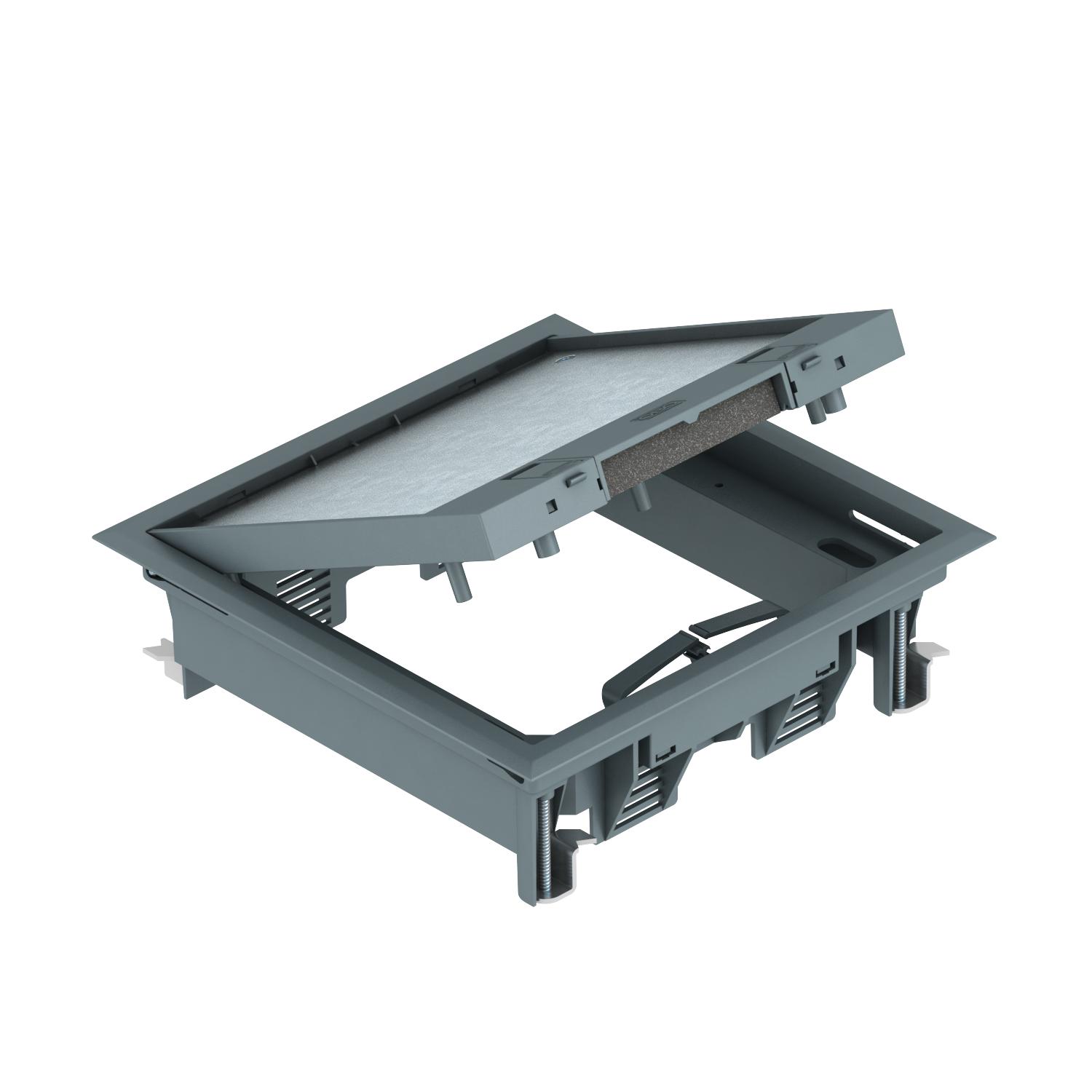

Tampa de encastramento GES4 com corrediça de encaixe
Ref. 7405145 | EAN 4012195890645
- Descrição do produto
-
Descrição do produto
Tampa de encastramento com corrediça de encaixe para até 6 aparelhos Modul 45 em 2 suportes universais UT3, utilização em sistemas de chão e calhas de pavimento em interiores.
Revestimento na tampa com 5mm, ajustável a 3, 8 ou 10 mm, para acabamento do pavimento.
Tampa de encastramento com corrediça de encaixe, de 2 compartimentos, para a instalação do suporte de aparelhos MT4. Podem ser instalados 2 placas de suporte APMT2.
Revestimento na tampa com 5mm, ajustável a 3, 8 ou 10 mm, para acabamento do pavimento.
-
- Dados técnicos
-

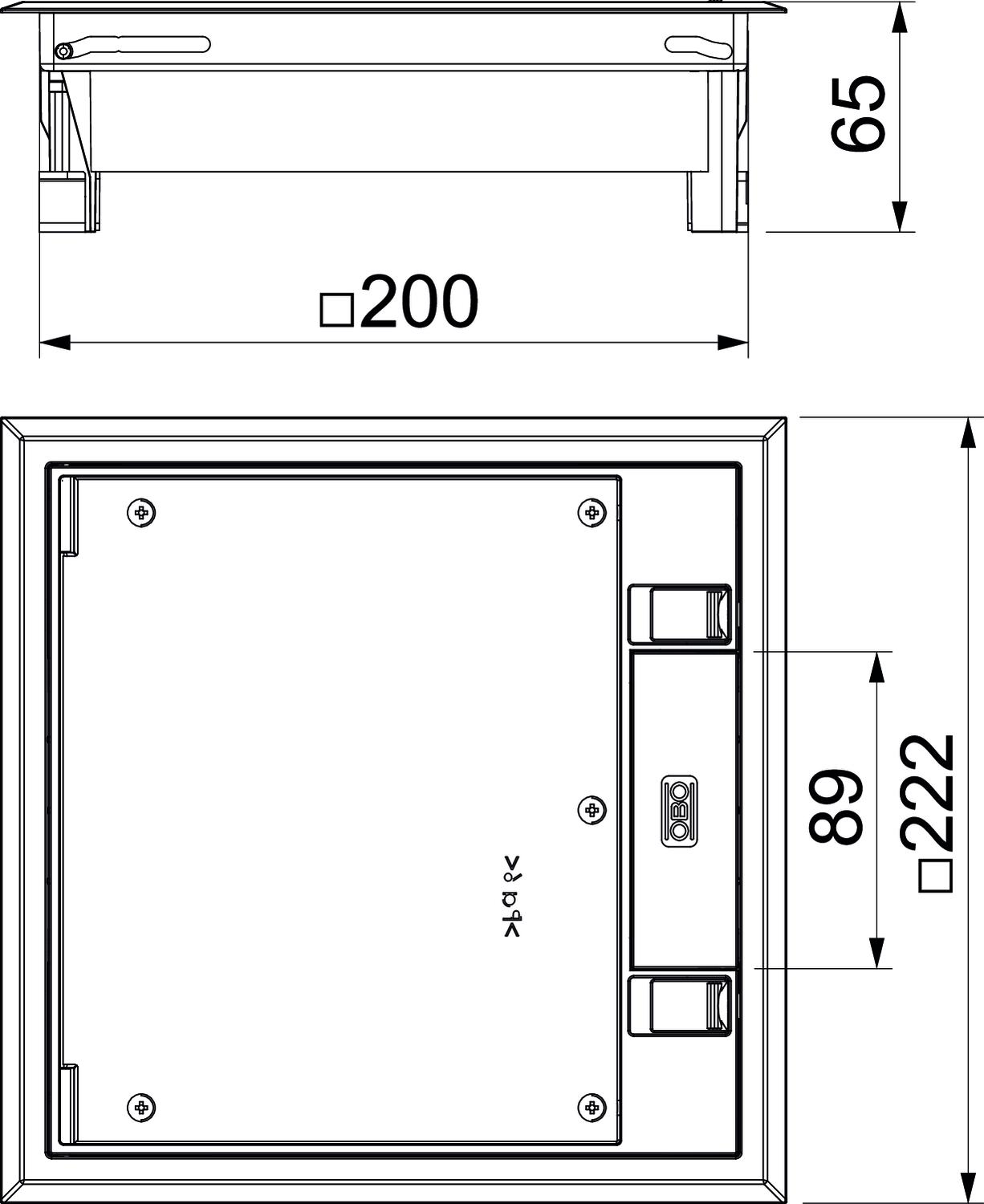

Dimensões
Altura 65 mm Altura do pavimento mín. 73 mm Altura mín. do pavimento 73 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento sim Apropriado para calha de pavimento para betonilha sim Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Apropriado para tratamento a húmido não Carga vertical, grande área até 3.000 N Carga vertical, pequena área até 2.000 N Com espaço para revestimento do pavimento sim Comprimento 222 mm Comprimento de instalação 201 mm Comprimento exterior 222 mm Cor cinzento; RAL 7011 Design da estrutura Estrutura de proteção da carpete Dimensão 222x222x65 Espessura do revestimento do pavimento 5 mm Estrutura de proteção do pavimento sim Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK08 Largura 222 mm Largura de instalação 201 mm Largura exterior 222 mm Material Poliamida Mecanismo de abertura Corrediça de encaixe Medida h 73 mm Modelo para cargas pesadas não Número de suportes de aparelhos 2 Número dos aparelhos a instalar 6 Permissões VDE Possibilidade de montagem de vedante não Profundidade de instalação 73 mm Suporte para instalação de suportes de aparelhos. sim Tamanho nominal para unidades de montagem de aparelhos 4 Tipo de sistema de instalação UT3 Tratamento do pavimento seco Versão quadrada Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Extensor
GES RV 7407536 2 Unidade
Platine 2 x Tipo C para suporte de montagem
MTM 2C 7407788 1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm
MTU 2 7407836 1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm
UT3 45 3 7408723 1 Unidade - Downloads
-
Ficha técnica GES4-2U10T 7011 / 7405145 , 0.29MB , pdfDeclaração de conformidade GES4-2U10T 7011 / 7405145 , 0.16MB , pdfMarca de aprovação Marca de aprovação VDE GES , 0.12MB , pdfInstruções de montagem Instruções de montagem GES 2U , 0.19MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
