Subida de cabos FT 300

morepic-1

morepic-2

Subida de cabos FT

Ref. 6220444 | EAN 4012196163458

Ref. / Tipo

Largura

Descrição do produto

Descrição do produto

Placa de suporte para montagem no degrau, para a saída vertical de cabos.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Dimensão	B300mm
Espessura das chapas	1,5 mm
Funktionsgaranti	sim

Material	Aço
Superfície	Galvanizado por imersão a quente após maquinação
Versão para grandes cargas	não

Dimensões

Altura	45 mm
Largura	300 mm

Medida B	300 mm

Todos os tipos

Todos os tipos

Tipo	Largura	Ref.	Quantidade	Qte. minima fornec.
LAB 20 FT	200 mm	6220436	Unidade	1 Unidade
LAB 30 FT	300 mm	6220444	Unidade	1 Unidade
LAB 40 FT	400 mm	6220452	Unidade	1 Unidade
LAB 50 FT	500 mm	6220460	Unidade	1 Unidade
LAB 60 FT	600 mm	6220479	Unidade	1 Unidade

Downloads

Ficha técnica LAB 30 FT / 6220444 , 0.19MB , pdf

Notas explicativas Proteção contra incêndios na Eletrotécnica – um guia para uma instalação em edifícios segura contra incêndio , 2.10MB , pdf

Notas explicativas KTS Kabeltragsysteme , 1.61MB , pdf

Brochura Caminhos de cabos tipo escada soldados , 2.10MB , pdf

Brochura Zwischendeckeninstallationen , 2.70MB , pdf

Catálogo Kabeltragsysteme , 45.23MB , pdf

Declaração de conformidade LAB 30 FT / 6220444 , 0.16MB , pdf

Declaração de Conformidade do Reino Unido LAB 30 FT / 6220444 , 0.14MB , pdf

Download

REACH Declaração de conformidade LAB 30 FT / 6220444 , 0.27MB , pdf

Download

RoHS Declaração de conformidade LAB 30 FT / 6220444 , 0.28MB , pdf

Download

Instruções de montagem Instruções de montagem, sistemas de caminhos de cabos tipo escada , 6.45MB , pdf

Instruções de montagem KTS mounting instructions Version 1.1 applicable for all OBO cable support systems , 2.00MB , pdf

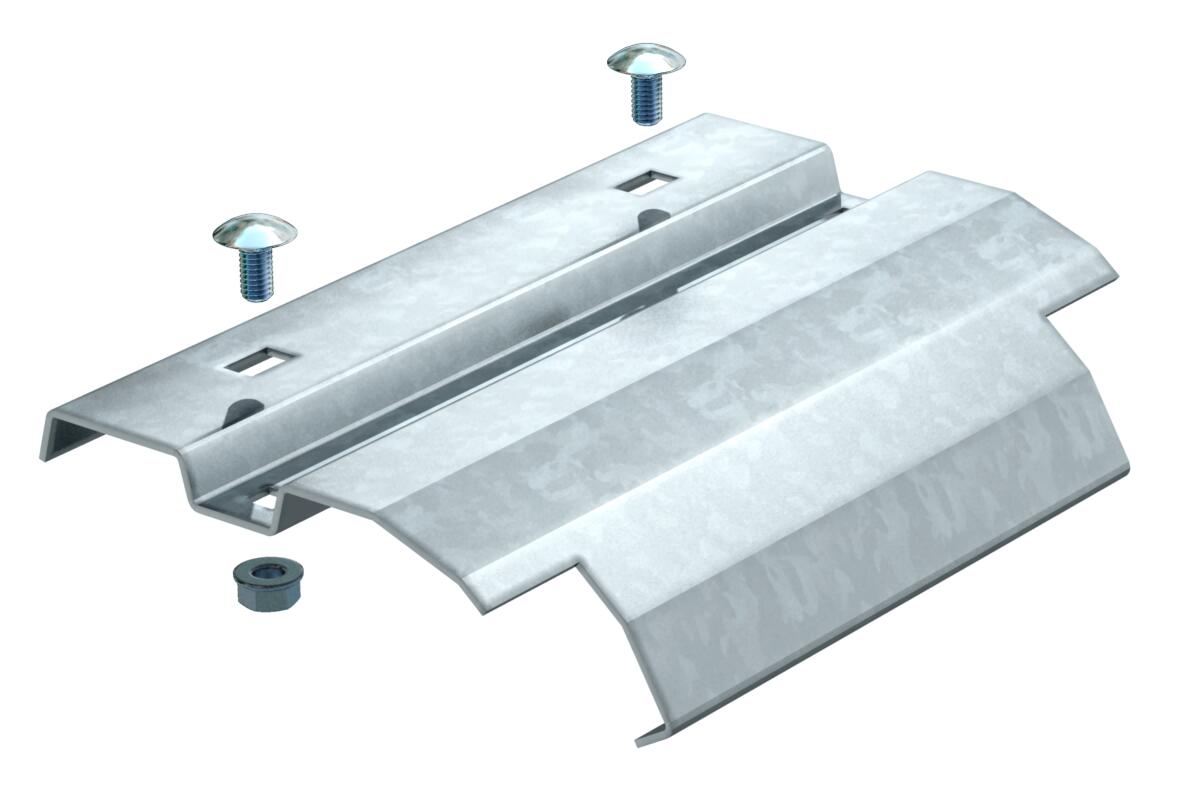

Gráfico do produto LAB 30 FT / 6220444, 50.52 kB, jpg

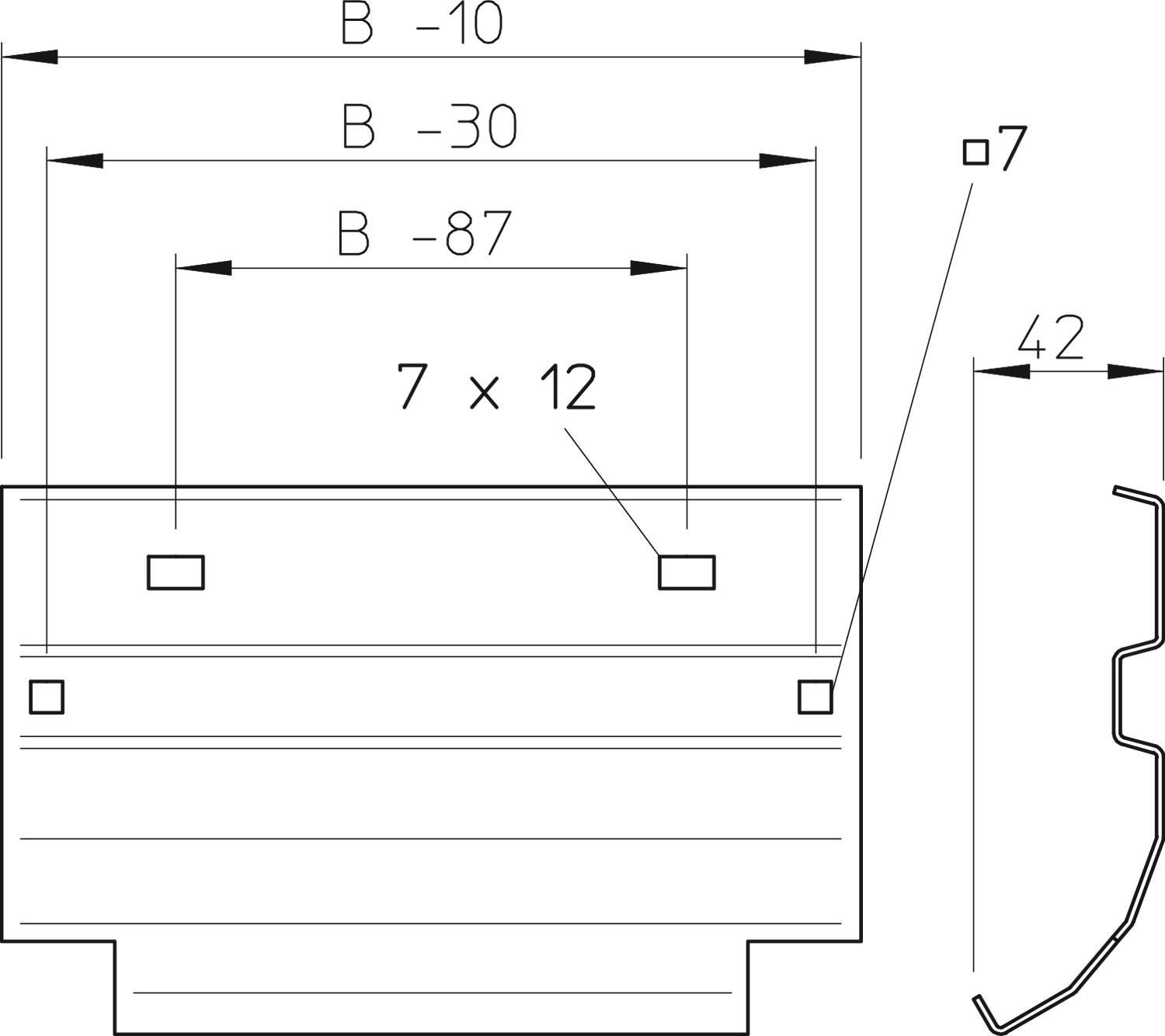

Desenho cotado LAB 30 FT / 6220444, 70.02 kB, jpg

LAB 30 FT / 6220444

6220444_KSTP1.stp, 93.08 kB
