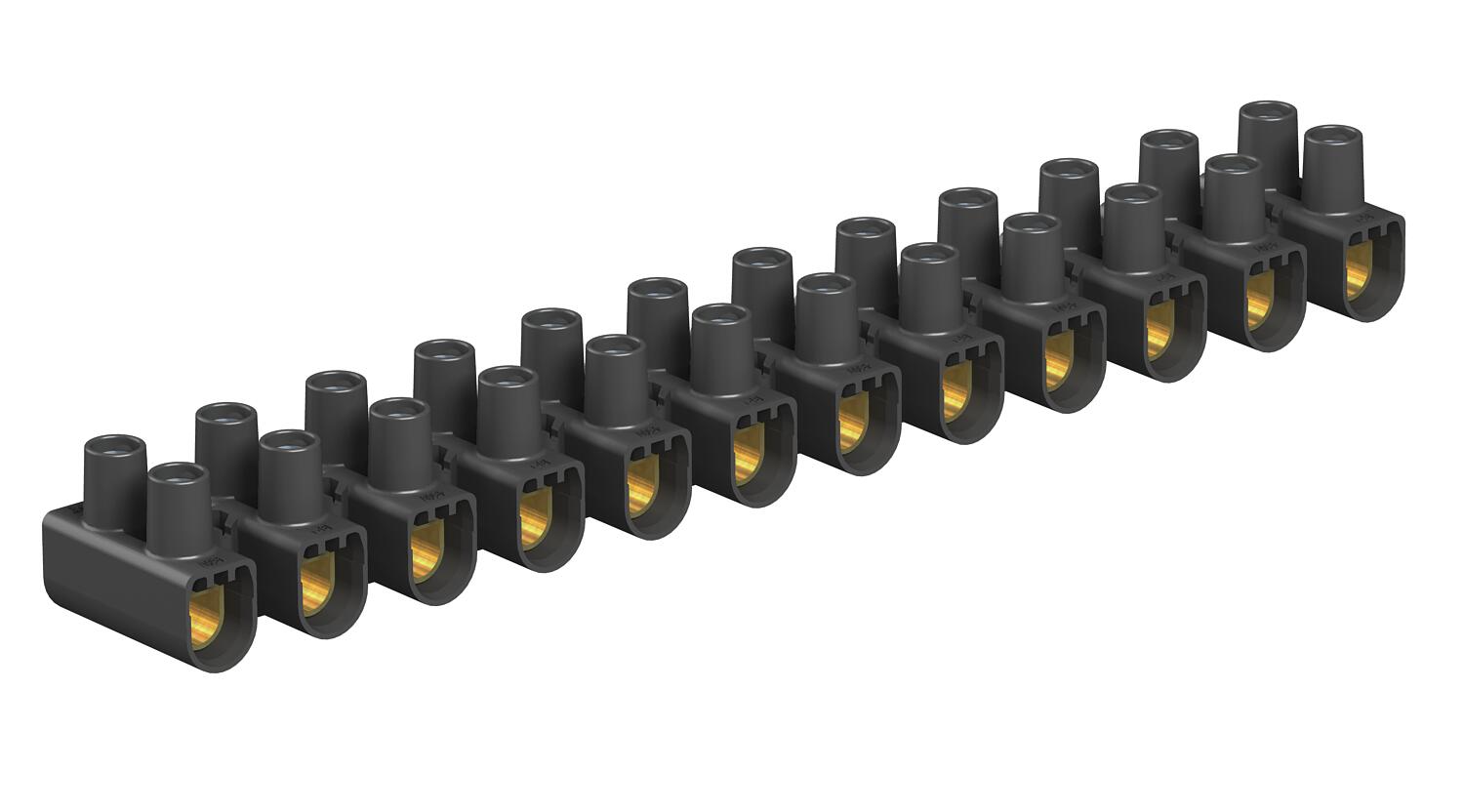

Réguas de junção, 16 mm², polipropileno
Ref. 2056569 | EAN 4012195879435
- Descrição do produto
-
Descrição do produto
Testado de acordo com a norma EN 60998.
Bornes em aço, parafusos em aço, galvanizados a zinco, de 12 polos, réguas separáveis em réguas de bornes individuais através de "twist'n'pull".
Parafusos imperdíveis.
Temperatura ambiente máx. permitida conforme EN 60998: -5 a +80 °C.
Secção transversal nominal de 16 - mm²
Tensão nominal de 450 V
Corrente nominal de 76 A
Ligação máxima por borne: 16 mm² de cabo unifilar ou 10 mm² de cabo mulifiliar ou 6 mm² de cabo flexível.
-
- Dados técnicos
-
Dados técnicos
Apropriada para condutor flexível sim Apropriada para condutor multifilar sim Apropriada para condutor unifilar sim Cor Preto Corrente nominal 76 A Dimensão 16,0mm² Distância cêntrica entre os furos 15 mm Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -5 °C Material Polipropileno Número de polos 12 Número de pontos de aperto 12 Número de pontos de aperto por polo 2 Posição de ligação lateralmente Requer placa terminal não Secção Ligação máxima por borne: 16 mm² de cabo unifilar ou 10 mm² de cabo mulifiliar ou 6 mm² de cabo flexível mm² Secção transversal nominal mín. 16 mm² Secção transversão do condutor conectável de fio fino com ponteira máx. 16 mm² Secção transversão do condutor conectável de fio fino com ponteira mín. 4 mm² Secção transversão do condutor conectável de fio fino sem ponteira máx. 6 mm² Secção transversão do condutor conectável de fio fino sem ponteira mín. 4 mm² Secção transversão do condutor conectável de vários fios máx. 10 mm² Secção transversão do condutor conectável de vários fios mín. 4 mm² Temperatura ambiente 80 °C Tensões nominais 450 V Transparente não Versão da ligação elétrica 1 Ligação de parafuso Versão da ligação elétrica 2 Ligação de parafuso Versão verificada quanto a explosões não Dimensões

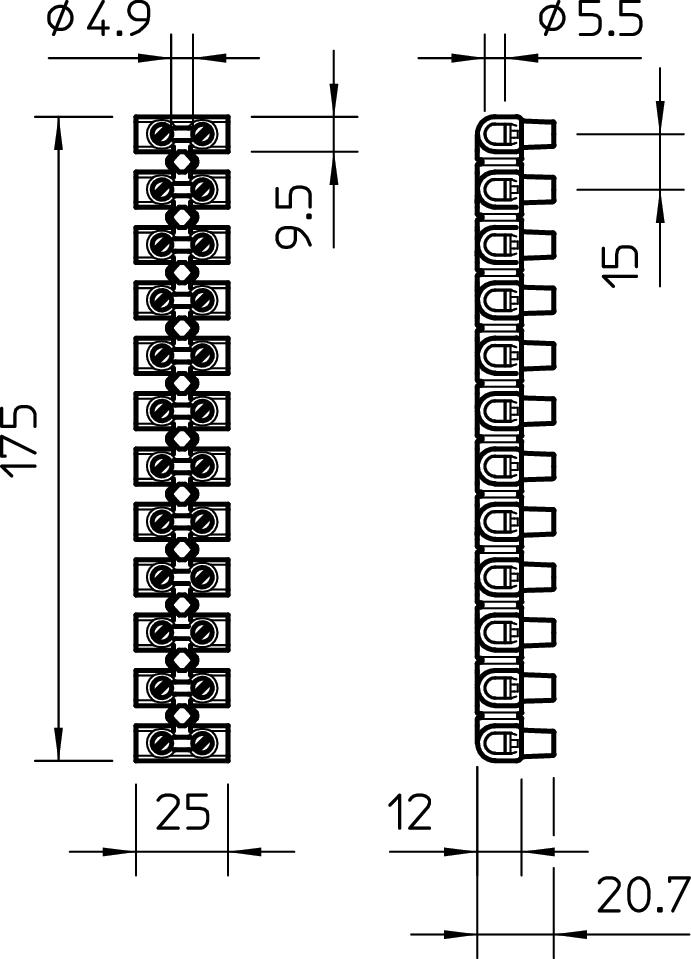

Altura 20,7 mm Comprimento 175 mm Largura 25 mm - Todos os tipos
