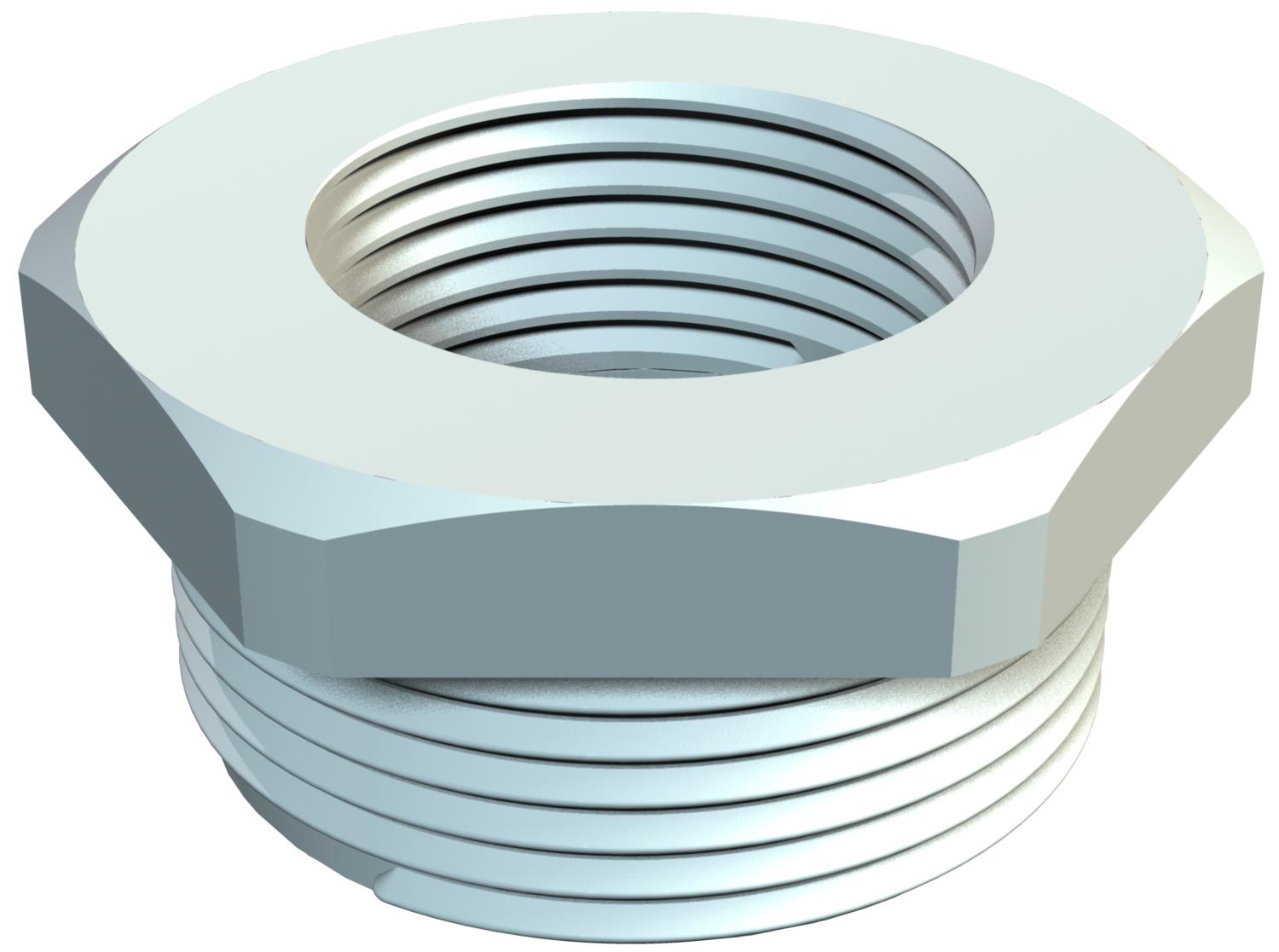

Redução, rosca PG

Ref. 2030713 | EAN 4012195434238

Ref. / Tipo

Medida de rosca PG Exterior

Medida de rosca PG Interior

Largura da chave

Descrição do produto

Descrição do produto

Redução com rosca PG interna e externa, conforme a DIN 40430, para a montagem de bucins plásticos em caixas. Grau de proteção IP54 sem vedação de ligação adicional. Grau de proteção até IP68 possível com vedação de ligação adicional, por exemplo, o-ring ou anel de vedação plano.

Dados técnicos

Dados técnicos

Comprimento da rosca	9 mm
Cor	cinzento claro; RAL 7035
Dimensão	PG13,5-PG9
Largura da chave	24
Livre de halogéneos	sim
Material	Poliamida

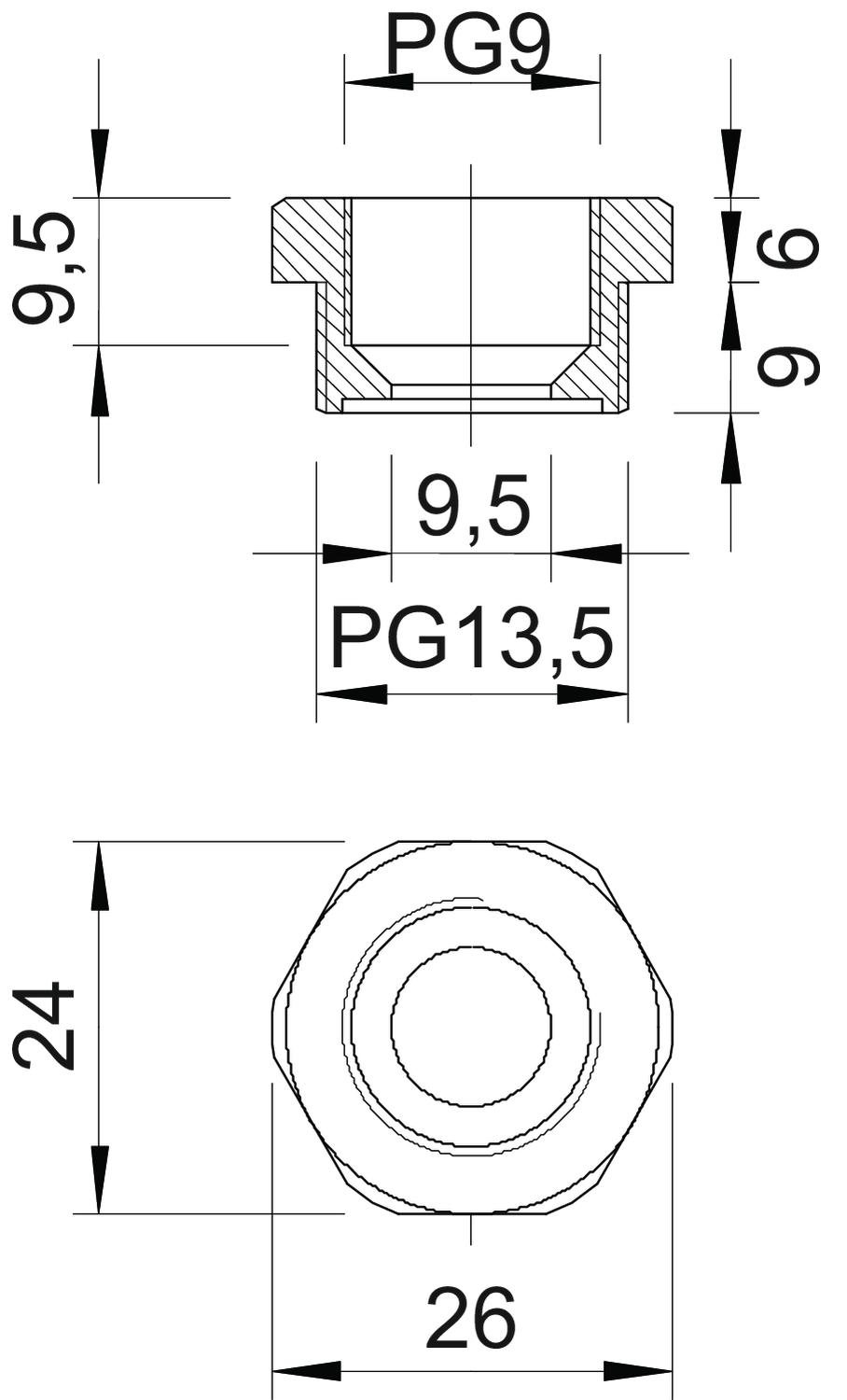

Medida D	9,5 mm
Medida de rosca PG Exterior	13,5
Medida de rosca PG Interior	9

Medida E	26 mm
Medida L1	9 mm
Medida L2	6 mm
Medida L3	9,5 mm
Niquelado	não
Potegido contra explosões	não
Tipo de rosca Rosca externa	PG
Tipo de rosca Rosca interna	PG

Todos os tipos

Todos os tipos

Tipo	Medida de rosca PG Exterior	Medida de rosca PG Interior	Largura da chave	Ref.	Quantidade	Qte. minima fornec.
107 R PG11- 7 PA	11	7	22	2030705	Unidade	50 Unidade
107 R PG13- 9 PA	13,5	9	24	2030713	Unidade	50 Unidade
107 R PG16- 9 PA	16	9	27	2030748	Unidade	50 Unidade
107 R PG16-11 PA	16	11	27	2030756	Unidade	50 Unidade
107 R PG21-11 PA	21	11	32	2030764	Unidade	50 Unidade
107 R PG21-13 PA	21	13,5	32	2030772	Unidade	50 Unidade
107 R PG21-16 PA	21	16	32	2030780	Unidade	50 Unidade
107 R PG29-16 PA	29	16	40	2030799	Unidade	50 Unidade
107 R PG29-21 PA	29	21	39	2030802	Unidade	25 Unidade
107 R PG36-29 PA	36	29	50	2030810	Unidade	25 Unidade
107 R PG36-21 PA	36	21	50	2030829	Unidade	25 Unidade
107 R PG42-29 PA	42	29	55	2030837	Unidade	25 Unidade
