Redução, rosca PG

Ref. 2030705 | EAN 4012195824350

Ref. / Tipo

Medida de rosca PG Exterior

Medida de rosca PG Interior

Largura da chave

Descrição do produto

Descrição do produto

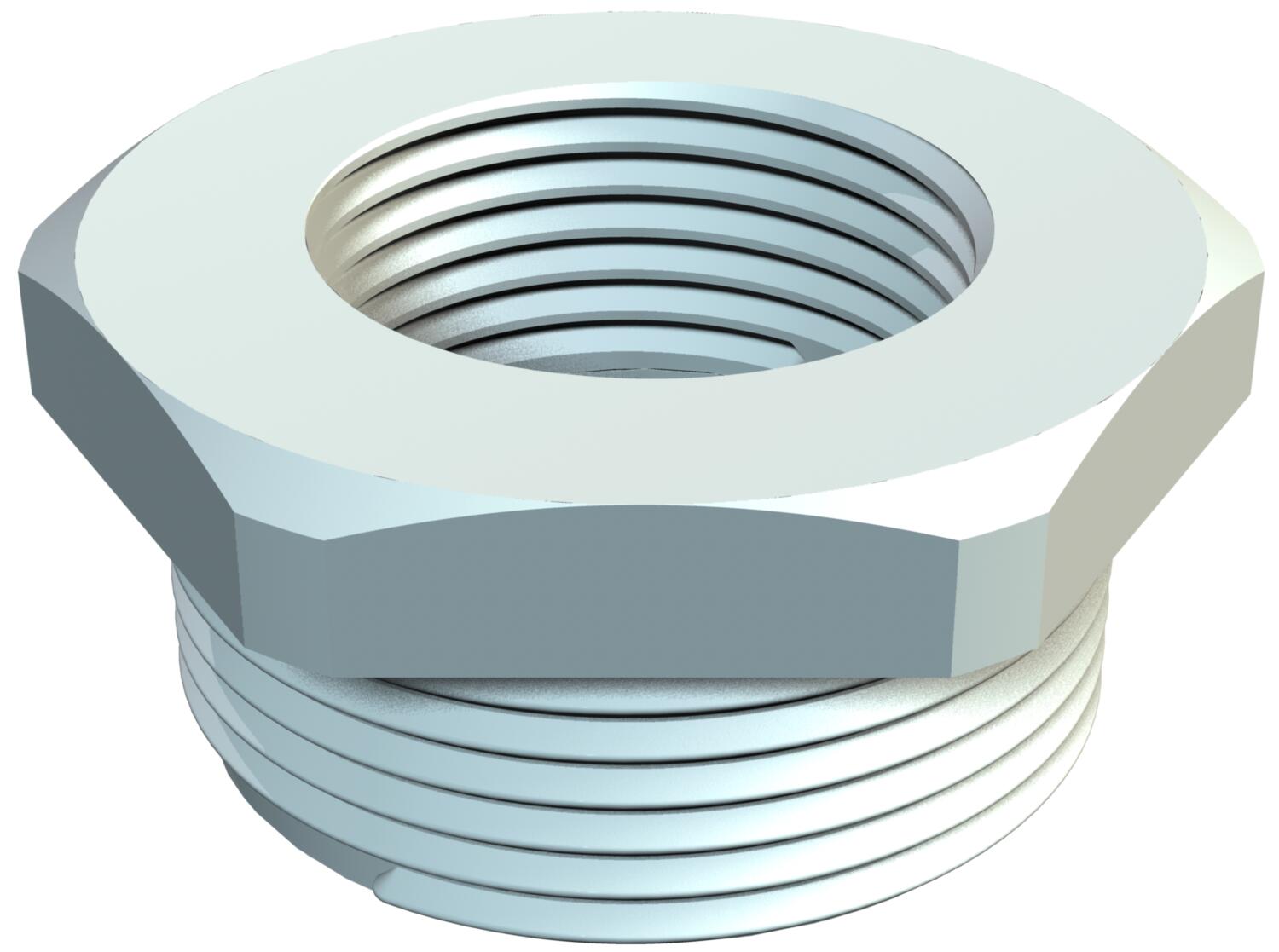

Peça de redução com rosca PG interna e externa conforme a DIN 40430 para a montagem de bucins de plástico em invólucros. Grau de proteção IP54 sem vedação de ligação adicional. Grau de proteção até IP68 possível com vedação de ligação adicional, por exemplo, o-ring ou anel de vedação plano.

Dados técnicos

Dados técnicos

Comprimento da rosca	8 mm
Cor	cinzento claro; RAL 7035
Dimensão	PG11-PG7
Largura da chave	22
Livre de halogéneos	sim
Material	Poliamida

Medida de rosca PG Exterior	11
Medida de rosca PG Interior	7
Niquelado	não
Potegido contra explosões	não
Tipo de rosca Rosca externa	PG
Tipo de rosca Rosca interna	PG

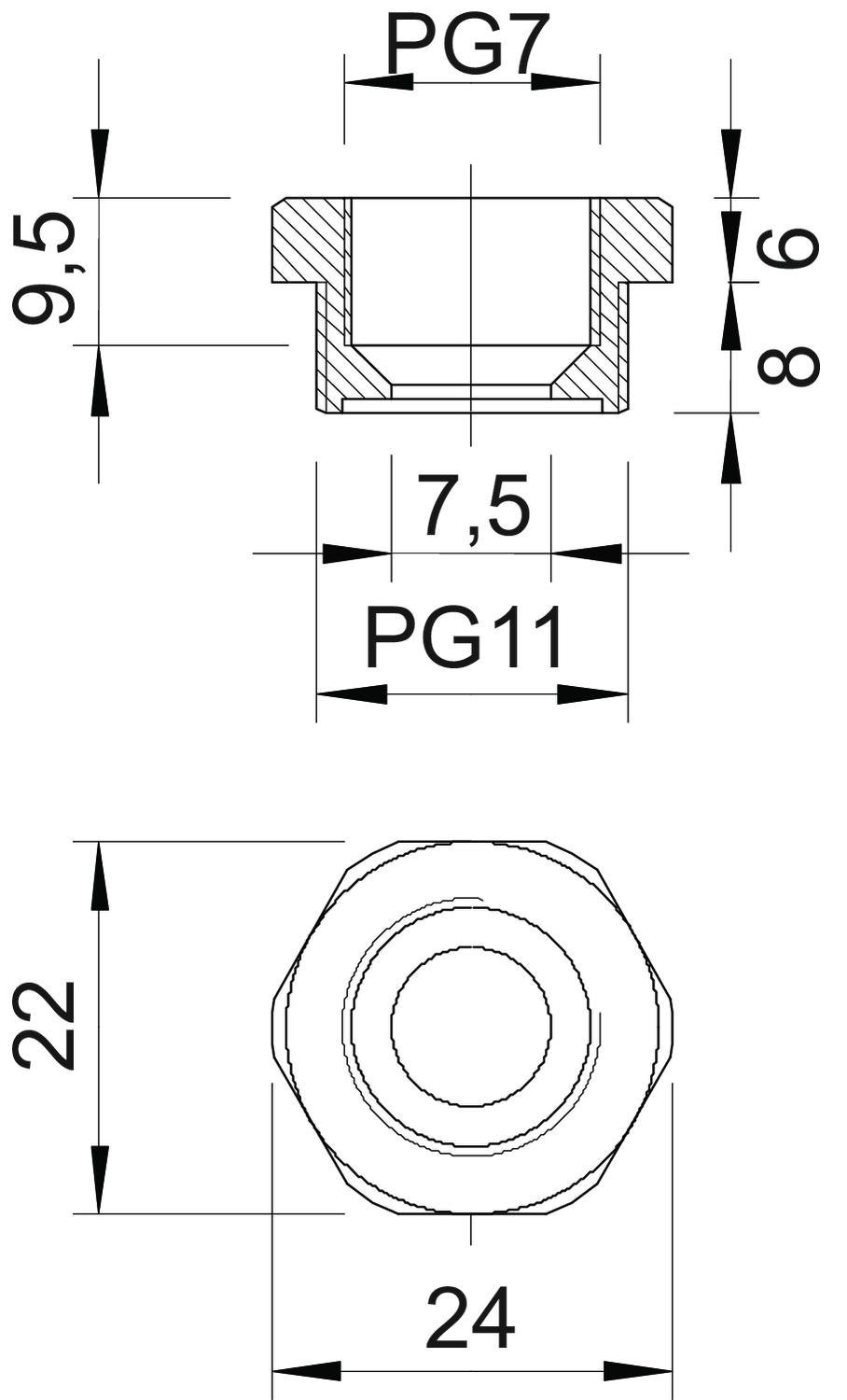

Dimensões

Medida D	7,5 mm
Medida E	24 mm
Medida L1	8 mm

Medida L2	6 mm
Medida L3	9,5 mm

Todos os tipos

Todos os tipos

Tipo	Medida de rosca PG Exterior	Medida de rosca PG Interior	Largura da chave	Ref.	Quantidade	Qte. minima fornec.
107 R PG11- 7 PA	11	7	22	2030705	Unidade	50 Unidade
107 R PG13- 9 PA	13,5	9	24	2030713	Unidade	50 Unidade
107 R PG16- 9 PA	16	9	27	2030748	Unidade	50 Unidade
107 R PG16-11 PA	16	11	27	2030756	Unidade	50 Unidade
107 R PG21-11 PA	21	11	32	2030764	Unidade	50 Unidade
107 R PG21-13 PA	21	13,5	32	2030772	Unidade	50 Unidade
107 R PG21-16 PA	21	16	32	2030780	Unidade	50 Unidade
107 R PG29-16 PA	29	16	40	2030799	Unidade	50 Unidade
107 R PG29-21 PA	29	21	39	2030802	Unidade	25 Unidade
107 R PG36-29 PA	36	29	50	2030810	Unidade	25 Unidade
107 R PG36-21 PA	36	21	50	2030829	Unidade	25 Unidade
107 R PG42-29 PA	42	29	55	2030837	Unidade	25 Unidade
