Redução, rosca métrica

Ref. 2030616 | EAN 4012195377412

Ref. / Tipo

Medida da rosca métrica Exterior

Medida da rosca métrica Interior

Largura da chave

Descrição do produto

Descrição do produto

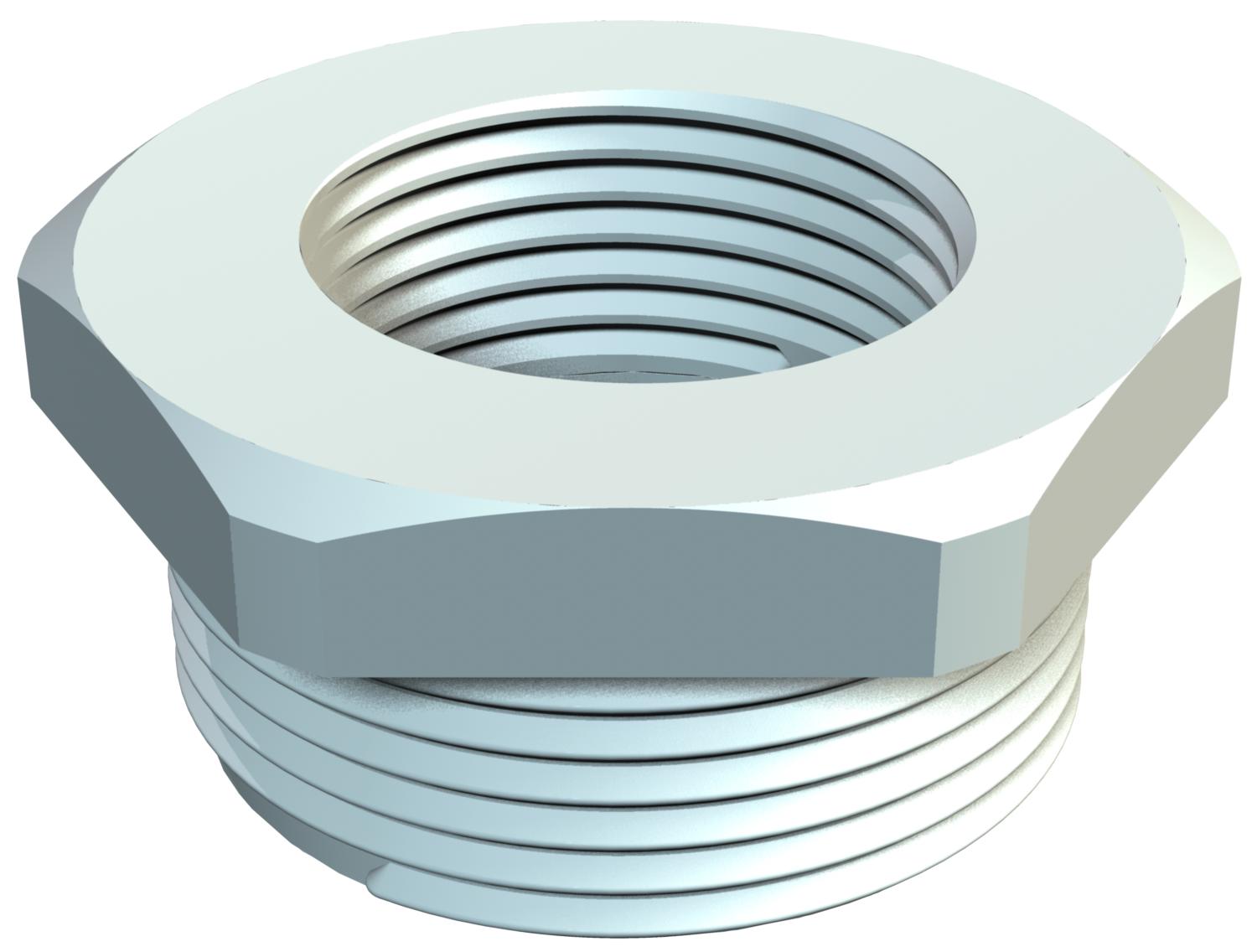

Peça de redução com rosca métrica interna e externa para a montagem de bucins de plástico em invólucros. Grau de proteção IP54 sem vedação de ligação adicional. Grau de proteção até IP68 possível com vedação de ligação adicional, por exemplo, o-ring ou anel de vedação plano.

Dados técnicos

Dados técnicos

Comprimento da rosca	8 mm
Cor	cinzento claro; RAL 7035
Dimensão	M20-M12
Largura da chave	24
Livre de halogéneos	sim
Material	Poliamida

Medida da rosca métrica Exterior	20
Medida da rosca métrica Interior	12
Niquelado	não
Potegido contra explosões	não
Tipo de rosca Rosca externa	métrico
Tipo de rosca Rosca interna	métrico

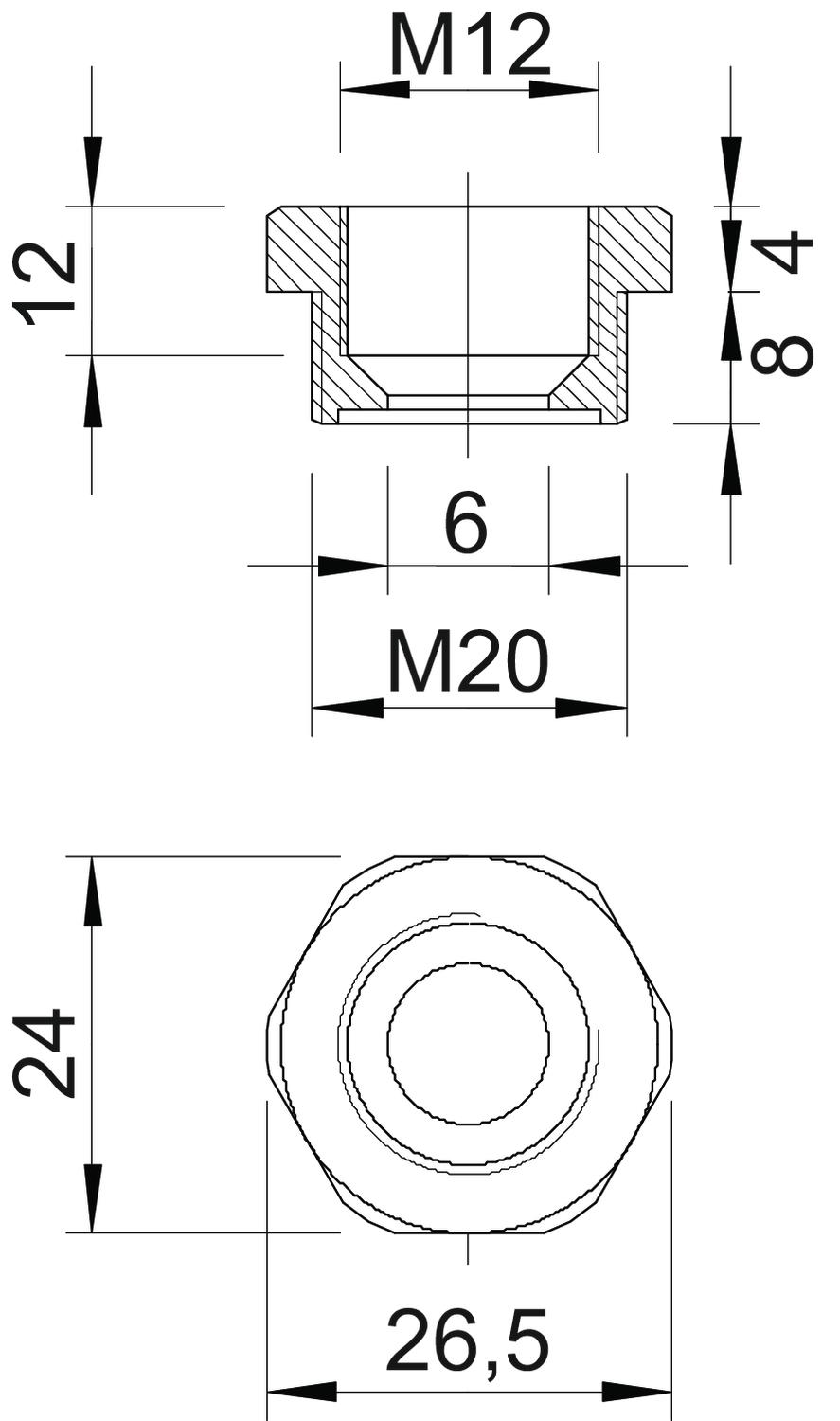

Dimensões

Medida E	26,5 mm
Medida L	12 mm
Medida L1	8 mm

Medida L2	4 mm
Medida L3	12 mm

Todos os tipos

Todos os tipos

Tipo	Medida da rosca métrica Exterior	Medida da rosca métrica Interior	Largura da chave	Ref.	Quantidade	Qte. minima fornec.
107 R M20-12 PA	20	12	24	2030616	Unidade	100 Unidade
107 R M20-16 PA	20	16	24	2030619	Unidade	100 Unidade
107 R M25-12 PA	25	12	29	2030624	Unidade	100 Unidade
107 R M25-16 PA	25	16	29	2030626	Unidade	100 Unidade
107 R M25-20 PA	25	20	29	2030628	Unidade	100 Unidade
107 R M32-12 PA	32	12	36	2030632	Unidade	50 Unidade
107 R M32-16 PA	32	16	36	2030634	Unidade	50 Unidade
107 R M32-20 PA	32	20	36	2030637	Unidade	50 Unidade
107 R M32-25 PA	32	25	36	2030640	Unidade	50 Unidade
107 R M40-16 PA	40	16	46	2030643	Unidade	50 Unidade
107 R M40-20 PA	40	20	46	2030646	Unidade	50 Unidade
107 R M40-25 PA	40	25	46	2030649	Unidade	50 Unidade
107 R M40-32 PA	40	32	46	2030652	Unidade	50 Unidade
107 R M50-20 PA	50	20	55	2030655	Unidade	25 Unidade
107 R M50-25 PA	50	25	55	2030659	Unidade	25 Unidade
107 R M50-32 PA	50	32	55	2030661	Unidade	25 Unidade
107 R M50-40 PA	50	40	55	2030664	Unidade	25 Unidade
107 R M63-25 PA	63	25	68	2030667	Unidade	25 Unidade
107 R M63-32 PA	63	32	68	2030670	Unidade	25 Unidade
107 R M63-40 PA	63	40	68	2030673	Unidade	25 Unidade
107 R M63-50 PA	63	50	68	2030675	Unidade	25 Unidade
