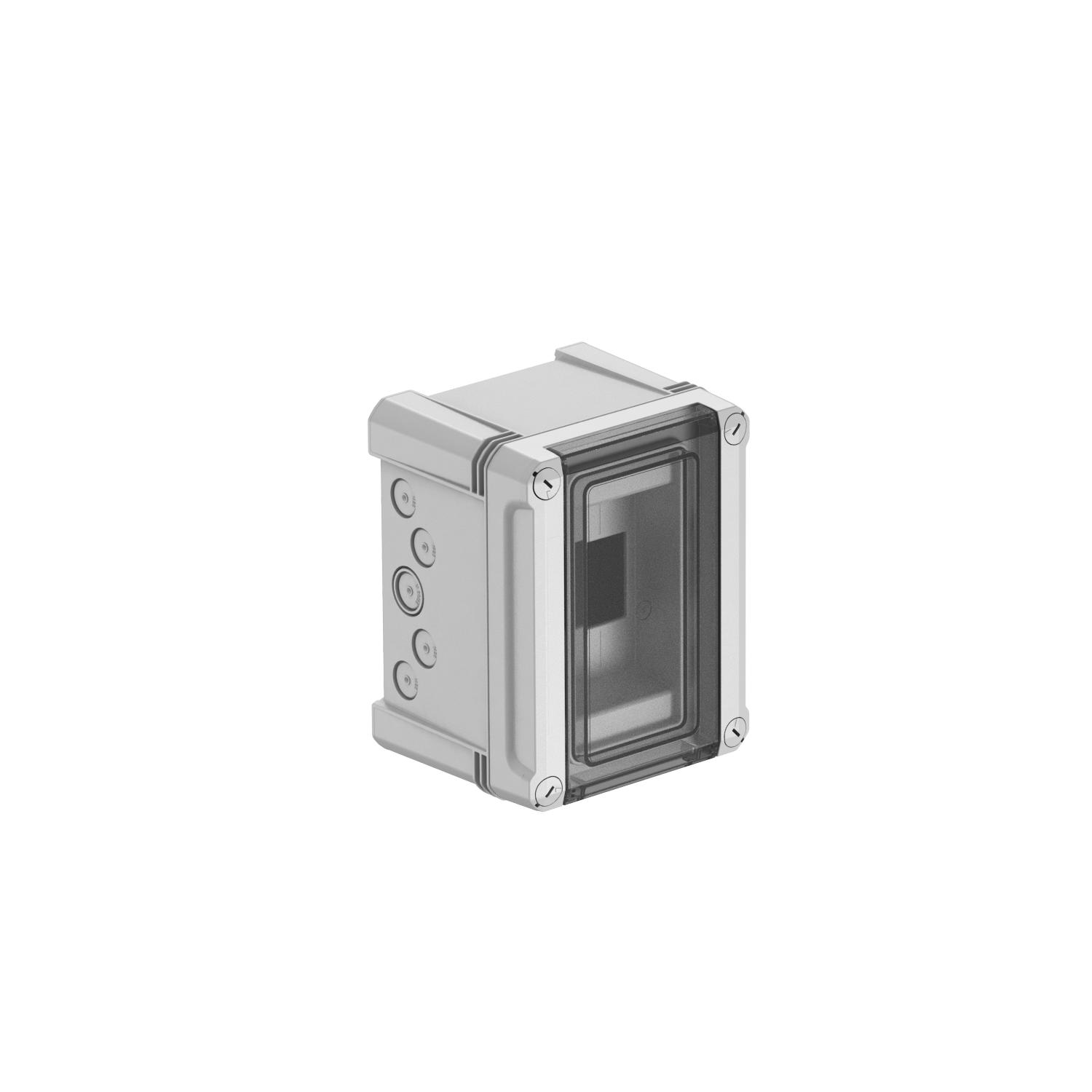

Quadro de distribuição com régua de bornes para montagem à superfície, para sub-distribuição de energia em área interior e área exterior protegida, de acordo com a IEC 439-3. Com calha DIN de 35 mm pré-montada. Tipo de proteção IP66 e grau de proteção IK06. Tampa transparente para aparafusar, com recorte.
- com isolamento protetor para um máximo de 3 módulos
- conjunto de réguas de bornes composto por: um borne PE/N cada com pontos de aperto com parafusos de 4 x 16 mm², calha DIN mini, instruções de montagem e conjunto de fixação
- placas de identificação para consumidores ligados
- 2 entradas de cabos elásticas Ø 20 mm para diâmetro de cabo de 0-17 mm
- 1 entrada de cabos elástica Ø 25 mm para diâmetro de cabo de 0-22 mm
- 2 entradas destacáveis Ø 20 mm cada em cima e em baixo
- 1 entrada destacável combinada Ø 20/25 mm cada em cima e em baixo
- 4 tampas de cobertura dos parafusos
Possibilidade de fixação pelo interior, exterior ou cantos

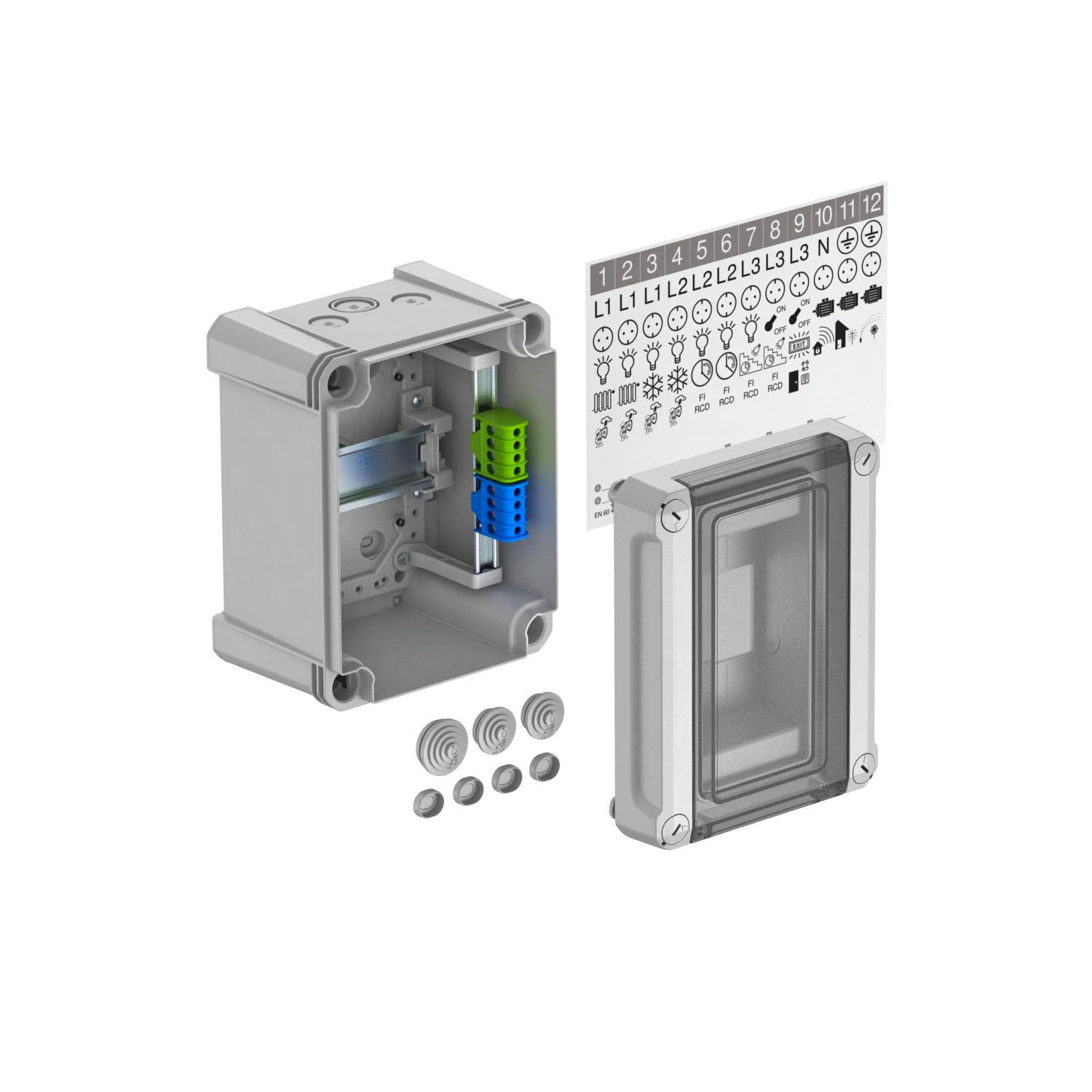

Acessórios incluídos:
· Conjunto de réguas de borne composto por: um borne PE/N com 4x 16mm² pontos de aperto com parafusos, calha DIN, instruções de montagem e conjunto de fixação
· Pictogramas autocolantes para identificação da instalação
· Duas entradas de cabos Ø20mm para diâmetro de cabo de 0-17mm
· Uma entrada de cabos Ø25mm para diâmetro de cabo de 0-22mm
Corrente nominal 40A
Perda elétrica com 40K 17W
Tensão medida Un: 400 V
Tensão operacional medida Ue: 400 V
Resistência à corrente de pico Cat.III Uimp: 4 kV
- Dados técnicos
-
Dimensões
Altura 126 mm Bornes Encaixe Calha DIN sim Com fechadura não Com placa de montagem não Comprimento 191 mm Cor cinzento claro; RAL 7035 Corrente nominal 40 A Dimensão 150x190x125 Grau de proteção IP66 Grau de proteção código IK IK07 Largura 151 mm Largura em unidades de divisão 3 Material Poliestireno Número de linhas 1 Possibilidade de montagem sim Tampa transparente sim Tensões nominais 400 V Tipo de cobertura Tampa Tipo de montagem quadro de distribuição de instalação Montagem Versão CEM não Versão da tampa do quadro de distribuição com recorte - Todos os tipos
- Downloads
-
Ficha técnica SDB 03 PS / 2008800 , 0.42MB , pdfDeclaração de conformidade SDB 03 PS / 2008800 , 0.06MB , pdfMarca de aprovação Marca de aprovação VDE Quadro de distribuição SDB.. , 0.16MB , pdfInstruções de montagem Instruções de montagem para quadro de distribuição pequeno SDB.. PS, SDB.. PC , 0.31MB , pdfManual de utilização Chapa de furação X10, SDB03, SDB05 , 0.09MB , pdf
