- Descrição do produto
-
Descrição do produto

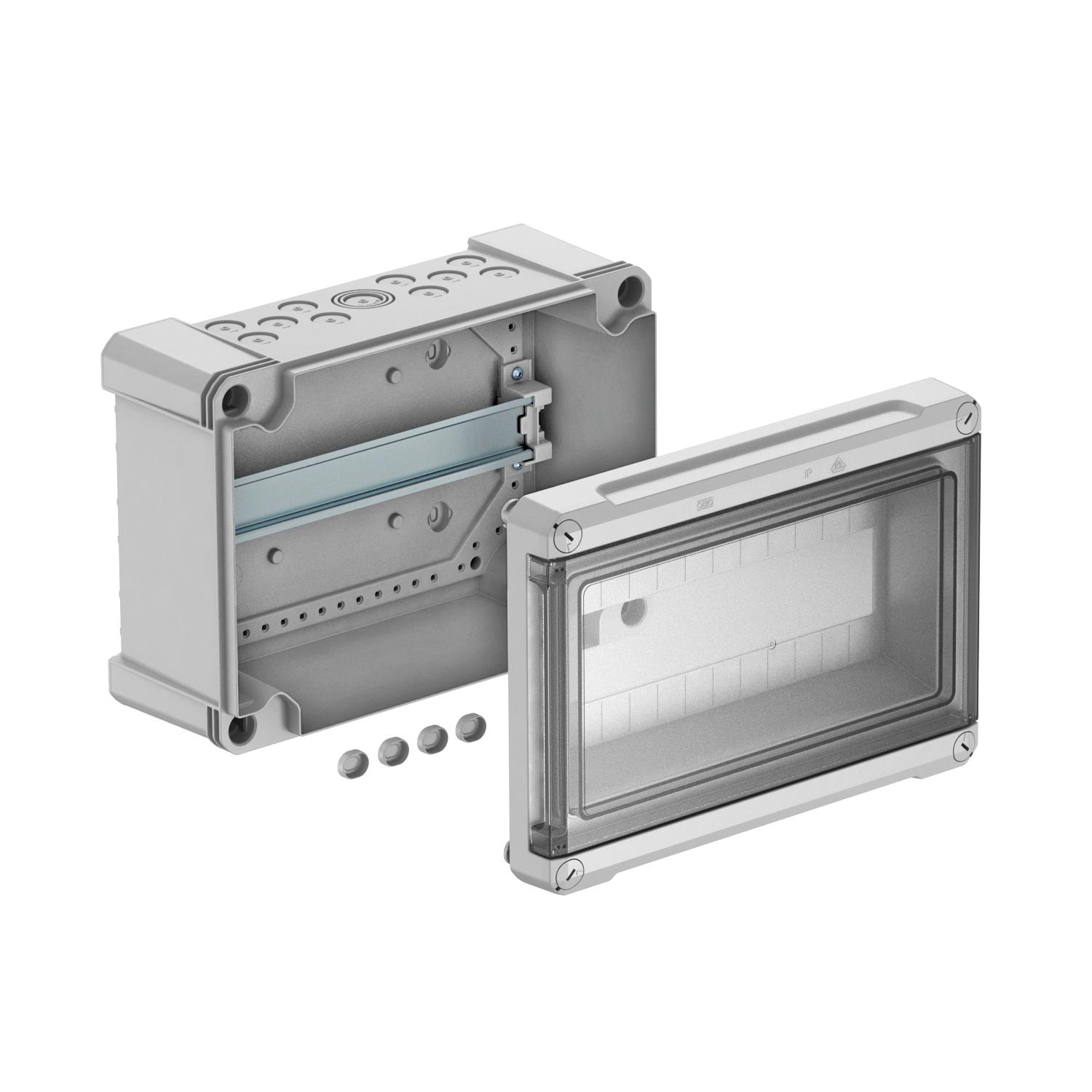

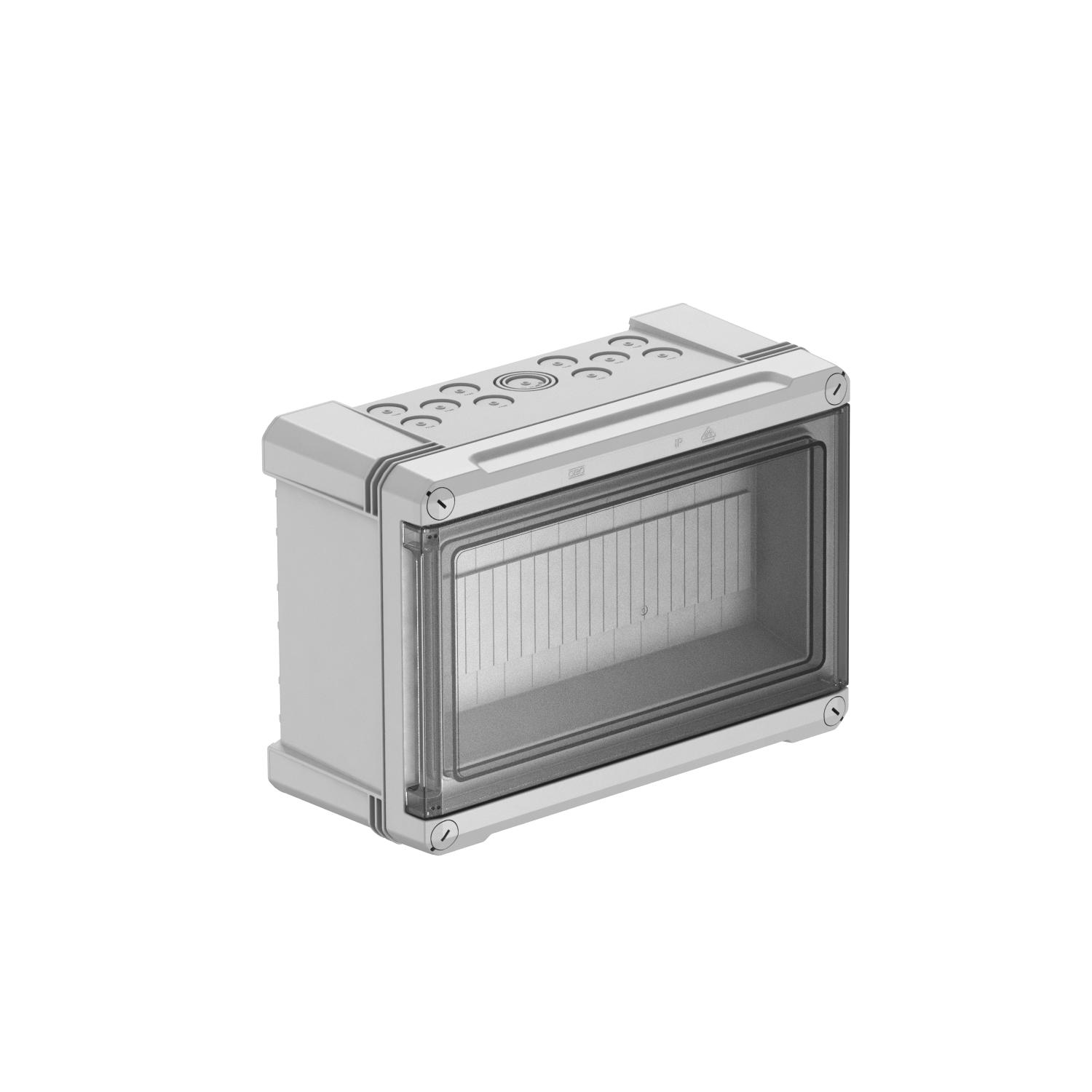

Quadro de distribuição para montagem à superfície, para subdistribuição de energia em área interior e área exterior, de acordo com a IEC 439-3. Com calha DIN de 35 mm pré-montada. Tipo de proteção IP66 e grau de proteção IK06. Tampa transparente para aparafusar, com recorte. Inclui 4 tampas de cobertura dos parafusos.
- com isolamento protetor para um máximo de 12 módulos
- 11 entradas destacáveis Ø 20 mm cada em cima e em baixo
- 1 entrada destacável combinada Ø 20/25/32 mm cada em cima e em baixo
- 4 tampas de cobertura dos parafusos
Os quadros de distribuição em material PC adequam-se à montagem para utilização interior e exterior.
Corrente nominal 63A
Perda elétrica com 40K 25,1W
- Dados técnicos
-
Dados técnicos
Calha DIN sim Com fechadura não Com placa de montagem não Cor cinzento claro; RAL 7035 Corrente nominal 63 A Dimensão 286x202x125 Grau de proteção IP66 Grau de proteção código IK IK08 Largura em unidades de divisão 12 Material Policarbonato Número de linhas 1 Possibilidade de montagem sim Tampa transparente sim Tensões nominais 400 V Tipo de cobertura Tampa Tipo de montagem quadro de distribuição de instalação Montagem Versão CEM não Versão da tampa do quadro de distribuição com recorte Dimensões

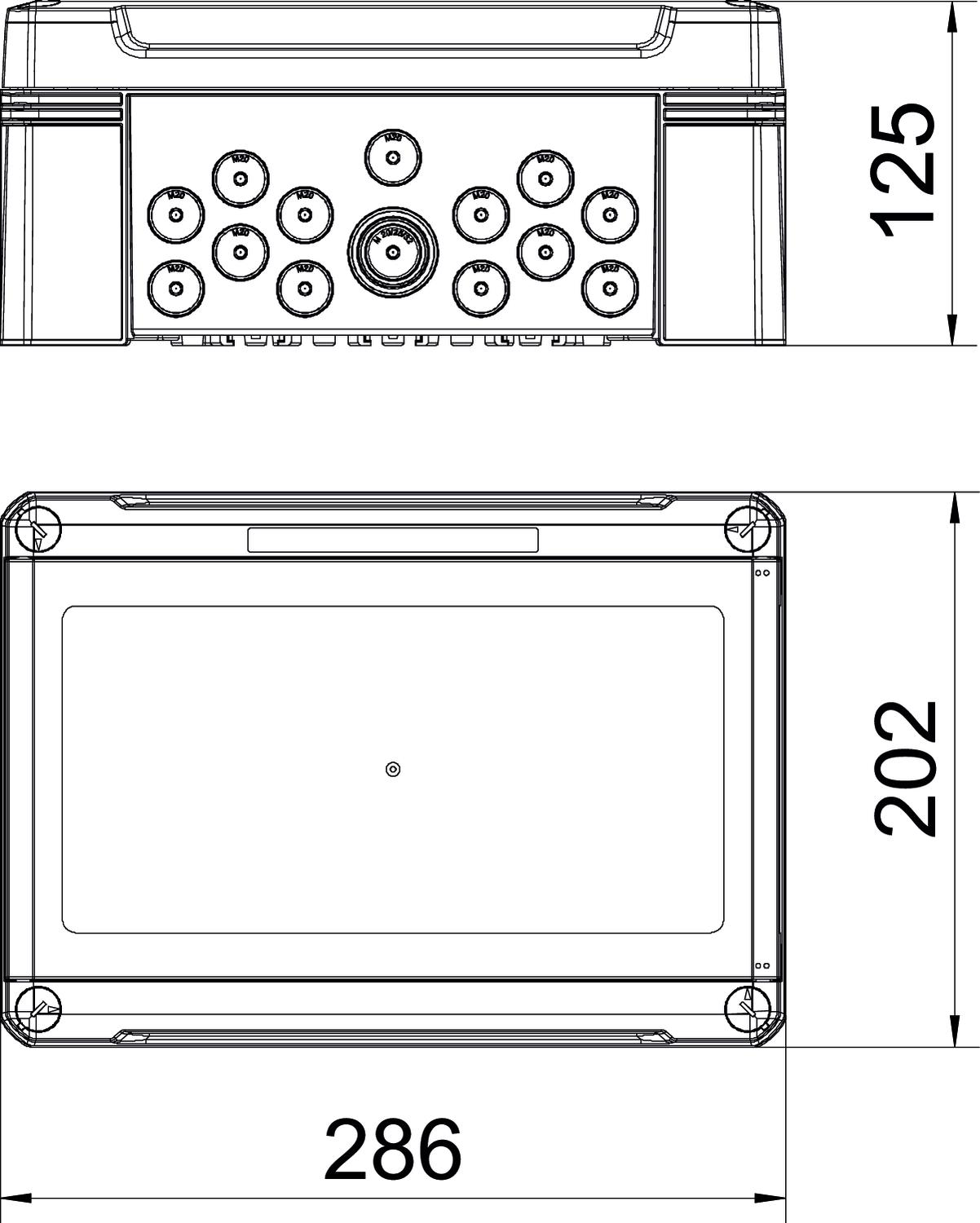

Altura 126 mm Comprimento 286 mm Largura 202 mm - Todos os tipos
- Downloads
-
Ficha técnica SDB 12L PC / 2008872 , 0.41MB , pdfDeclaração de conformidade SDB 12L PC / 2008872 , 0.16MB , pdfDeclaração de conformidade Declaração de conformidade ,Marca de aprovação Marca de aprovação VDE Quadro de distribuição SDB.. , 0.16MB , pdfManual de utilização Chapa de furação X25, SDB12 , 0.09MB , pdf
