- Descrição do produto
-
Descrição do produto

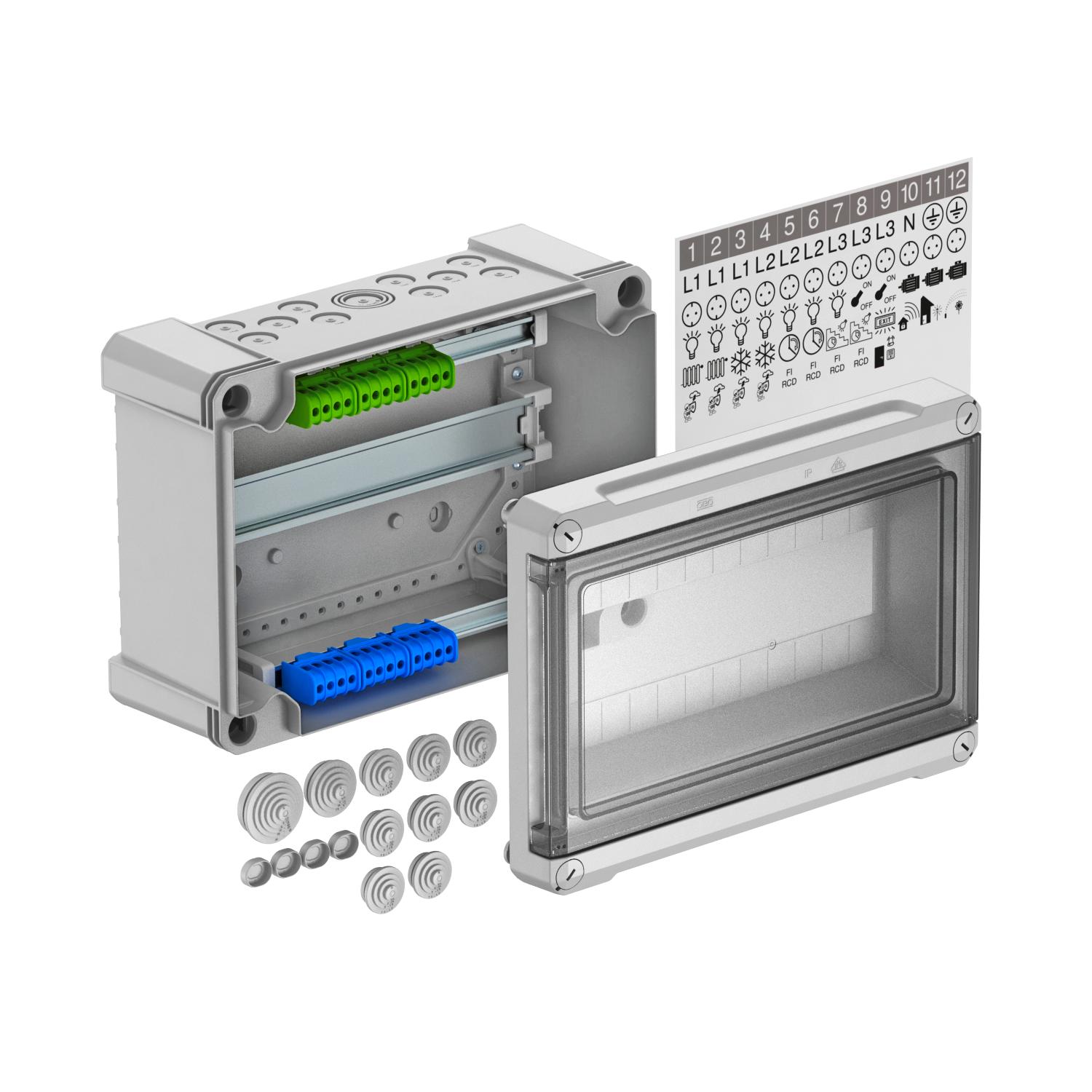

Quadro de distribuição com régua de bornes para montagem à superfície, para sub-distribuição de energia em área interior e área exterior protegida, de acordo com a IEC 439-3. Com calha DIN de 35 mm pré-montada. Tipo de proteção IP66 e grau de proteção IK06. Tampa transparente para aparafusar, com recorte.
- com isolamento protetor para um máximo de 12 módulos
- conjunto de réguas de bornes composto por: 3 bornes PE/N cada com pontos de aperto com parafusos de 4 x 16 mm² cada, calha DIN mini, instruções de montagem e conjunto de fixação
- placas de identificação para consumidores ligados
- 8 entradas de cabos elásticas Ø 20 mm para diâmetro de cabo de 0-17 mm
- 1 entrada de cabos elástica Ø 25 mm para diâmetro de cabo de 0-22 mm
- 1 entrada de cabos elástica Ø 32 mm para diâmetro de cabo de 0-28 mm
- 10 entradas destacáveis Ø 20 mm cada em cima e em baixo
- 1 entrada destacável combinada Ø 20/25/32 mm cada em cima e em baixo
- 4 tampas de cobertura dos parafusos
Possibilidade de fixação pelo interior, exterior ou cantos
Acessórios incluídos:
· Conjunto de réguas de borne composto por: três bornes PE/N com 4x 16mm² pontos de aperto com parafusos, calha DIN, instruções de montagem e conjunto de fixação
· Pictogramas autocolantes para identificação das ligações
· Oito entradas de cabos Ø20mm para diâmetro de cabo 0-17mm
· Uma entrada de cabos Ø25mm para diâmetro de cabo 0-22mm
· Uma entrada de cabos Ø32mm para diâmetro de cabo 0-28mm
Corrente nominal 63A
Perda elétrica com 40K 25,1W
- Dados técnicos
-
Dados técnicos
Bornes Encaixe Calha DIN sim Com fechadura não Com placa de montagem não Cor cinzento claro; RAL 7035 Corrente nominal 63 A Dimensão 286x202x125 Grau de proteção IP66 Grau de proteção código IK IK07 Largura em unidades de divisão 12 Material Poliestireno Número de linhas 1 Possibilidade de montagem sim Tampa transparente sim Tensões nominais 400 V Tipo de cobertura Tampa Tipo de montagem quadro de distribuição de instalação Montagem Versão CEM não Versão da tampa do quadro de distribuição com recorte Dimensões

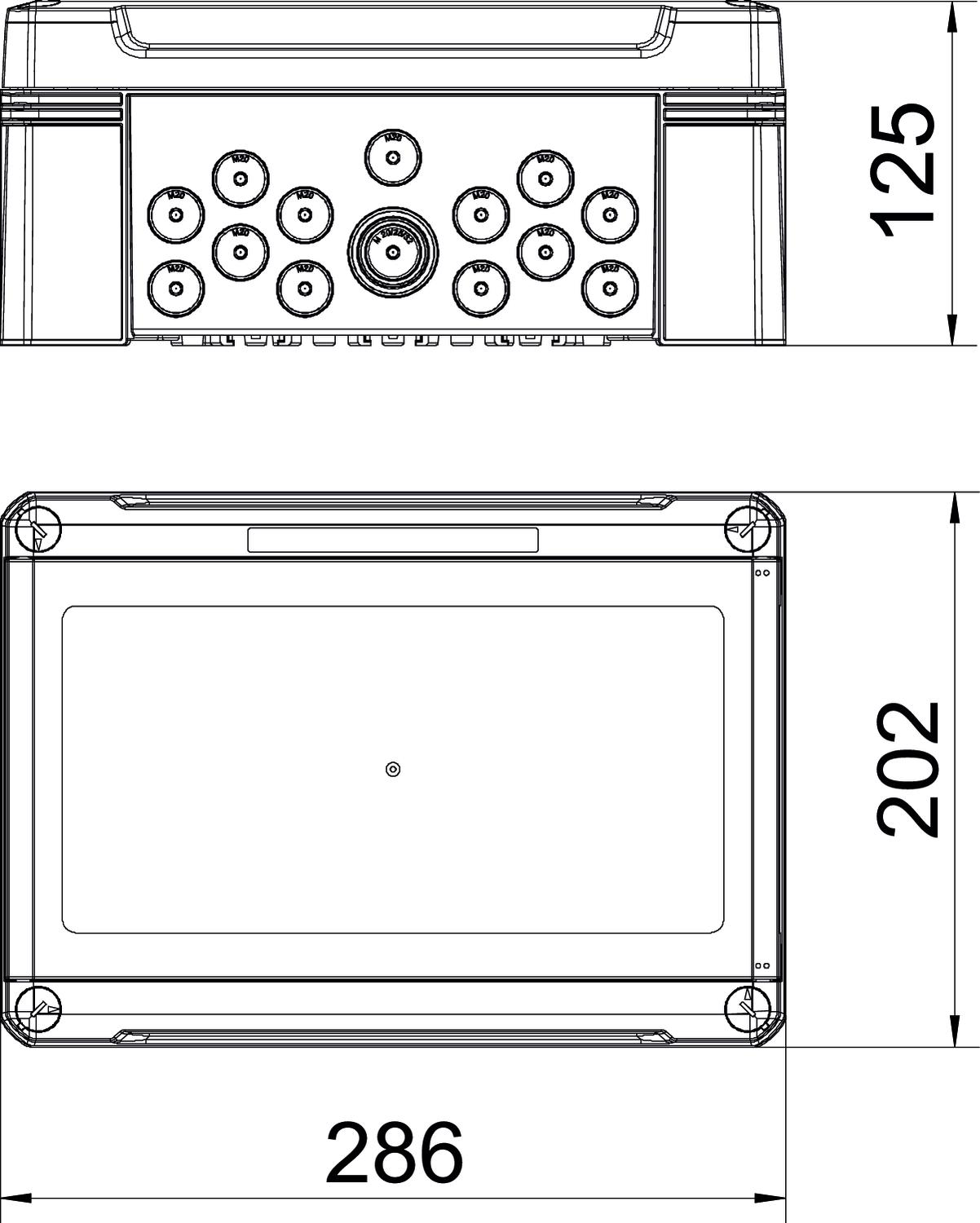

Altura 126 mm Comprimento 286 mm Largura 202 mm - Todos os tipos
- Downloads
-
Ficha técnica SDB 12 PS / 2008812 , 0.31MB , pdfDeclaração de conformidade SDB 12 PS / 2008812 , 0.06MB , pdfMarca de aprovação Marca de aprovação VDE Quadro de distribuição SDB.. , 0.16MB , pdfInstruções de montagem Instruções de montagem para quadro de distribuição pequeno SDB.. PS, SDB.. PC , 0.31MB , pdfManual de utilização Chapa de furação X25, SDB12 , 0.09MB , pdf
