- Descrição do produto
-
Descrição do produto
Quadro de distribuição com régua de bornes para montagem à superfície, para sub-distribuição de energia em área interior e exterior, de acordo com a IEC 439-3. Com calha DIN de 35 mm pré-montada. Tipo de proteção IP66 e grau de proteção IK06. Tampa transparente para aparafusar, com recorte.
- com isolamento protetor para um máximo de 12 módulos
- conjunto de réguas de bornes composto por: um borne PE/N cada (pontos de aperto com parafusos de 1 x 25 mm² e 1 x 16 mm², ligadores rápidos 2 x 4 mm² e 12 x 2,5 mm²), calha DIN mini, instruções de montagem e conjunto de fixação
- placas de identificação para consumidores ligados
- 8 entradas de cabos elásticas Ø 20 mm para diâmetro de cabo de 0-17 mm
- 1 entrada de cabos elástica Ø 25 mm para diâmetro de cabo de 0-22 mm
- 1 entrada de cabos elástica Ø 32 mm para diâmetro de cabo de 0-28 mm
- 10 entradas destacáveis Ø 20 mm cada em cima e em baixo
- 1 entrada destacável combinada Ø 20/25/32 mm cada em cima e em baixo
- 4 tampas de cobertura dos parafusos
- 2 fixações externas de aço inoxidável
- Tiras de cobertura para módulos não utilizados
Possibilidade de fixação pelo interior, exterior ou cantos;
Certificado pela VDE segundo a DIN EN 61439;
Acessórios incluídos:
· Conjunto de réguas de borne composto por: um borne PE/N (ponto de aperto com parafusos de 1x25mm² e 1x16mm²; pontos de aperto por encaixe de 2x4mm² e 12x2,5mm²), calha DIN, instruções de montagem e conjunto de fixação
· Pictogramas autocolantes para identificação da instalação;
· Oito entradas de cabos Ø20mm para diâmetro de cabo de 0-17mm
· Uma entrada de cabos Ø25mm para diâmetro de cabo de 0-22mm
· Uma entrada de cabos Ø32mm para diâmetro de cabo de 0-28mm
· Quatro fixações exteriores em aço inoxidável
· Tiras de cobertura para fechar módulos não utilizados
Corrente nominal 63A
Perda elétrica com 40K 25,1W
- Dados técnicos
-
Dados técnicos
Bornes Encaixe Calha DIN sim Com fechadura não Com placa de montagem não Cor cinzento claro; RAL 7035 Corrente nominal 63 A Dimensão 286x202x125 Grau de proteção IP66 Grau de proteção código IK IK08 Largura em unidades de divisão 12 Material Policarbonato Número de linhas 1 Possibilidade de montagem sim Tampa transparente sim Tensões nominais 400 V Tipo de cobertura Tampa Tipo de montagem quadro de distribuição de instalação Montagem Versão CEM não Versão da tampa do quadro de distribuição com recorte Dimensões

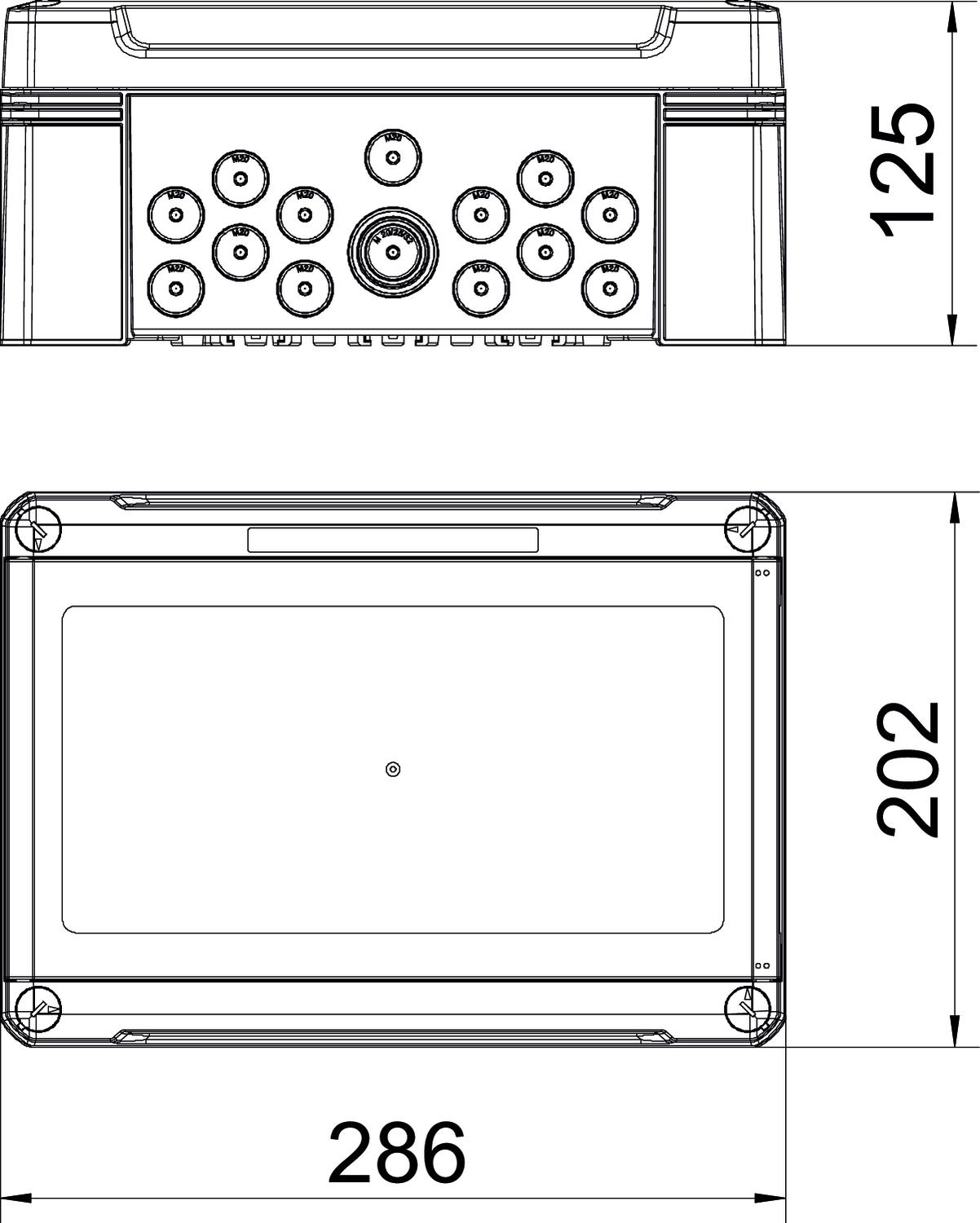

Altura 126 mm Comprimento 286 mm Largura 202 mm - Todos os tipos
- Downloads
-
Ficha técnica SDB 12 PC / 2008852 , 0.35MB , pdfDeclaração de conformidade SDB 12 PC / 2008852 , 0.18MB , pdfDeclaração de conformidade Declaração de conformidade ,Marca de aprovação Marca de aprovação VDE Quadro de distribuição SDB.. , 0.16MB , pdfInstruções de montagem Instruções de montagem para quadro de distribuição pequeno SDB.. PS, SDB.. PC , 0.31MB , pdfManual de utilização Chapa de furação X25, SDB12 , 0.09MB , pdf
